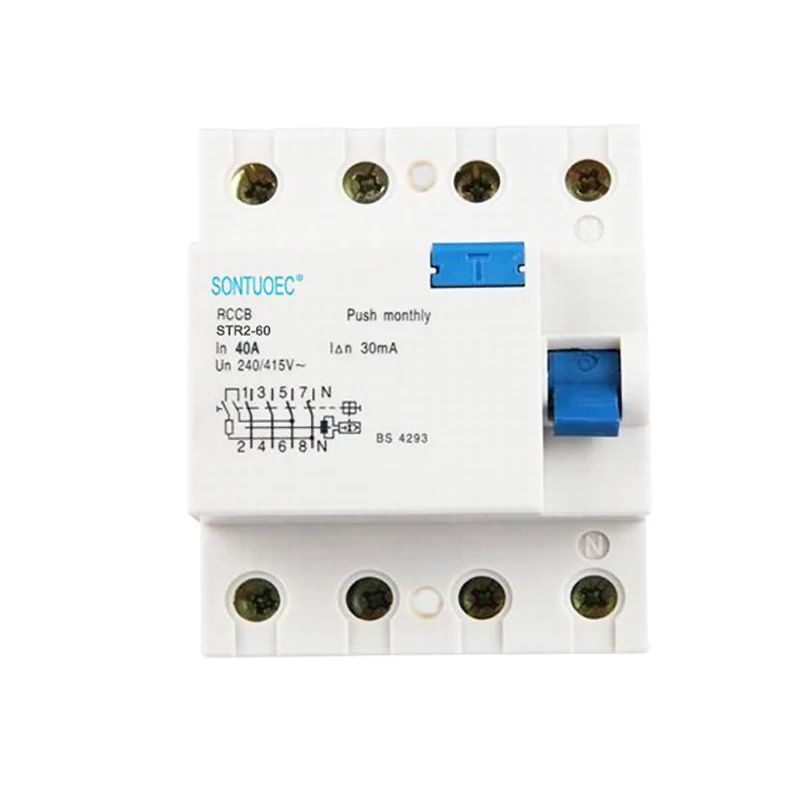

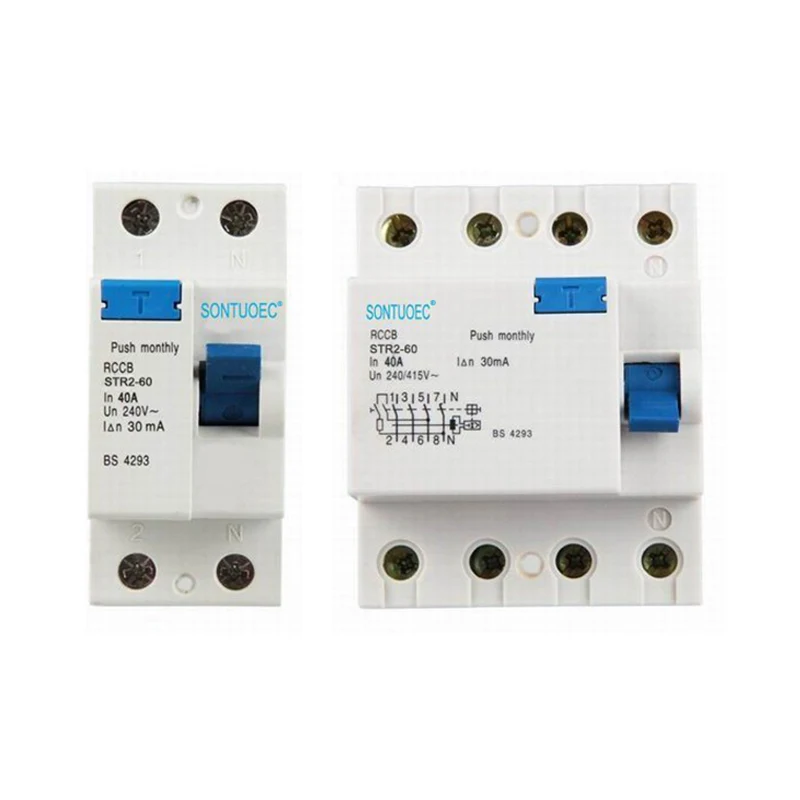

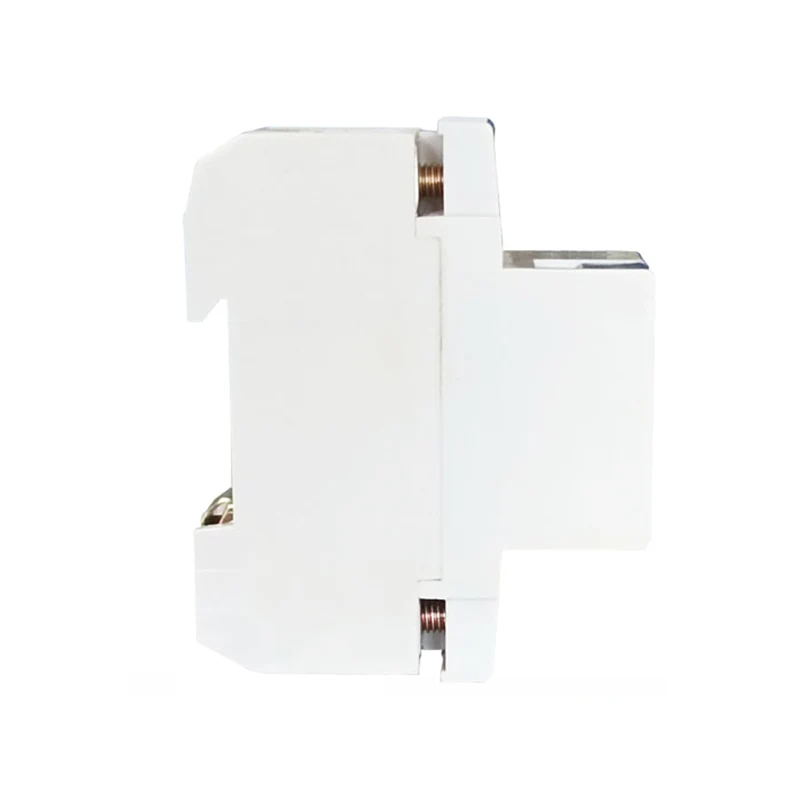

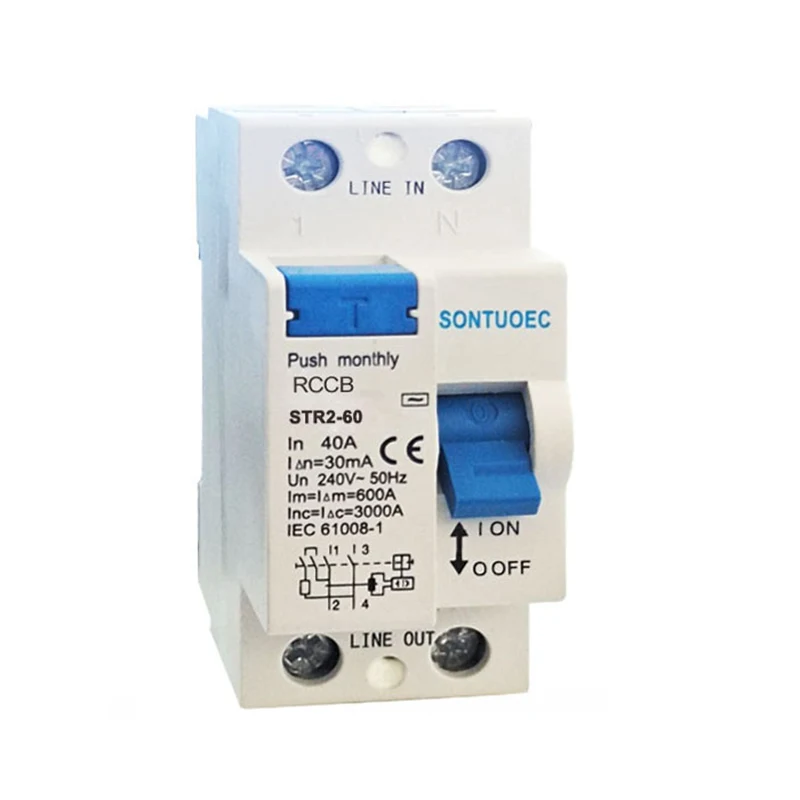

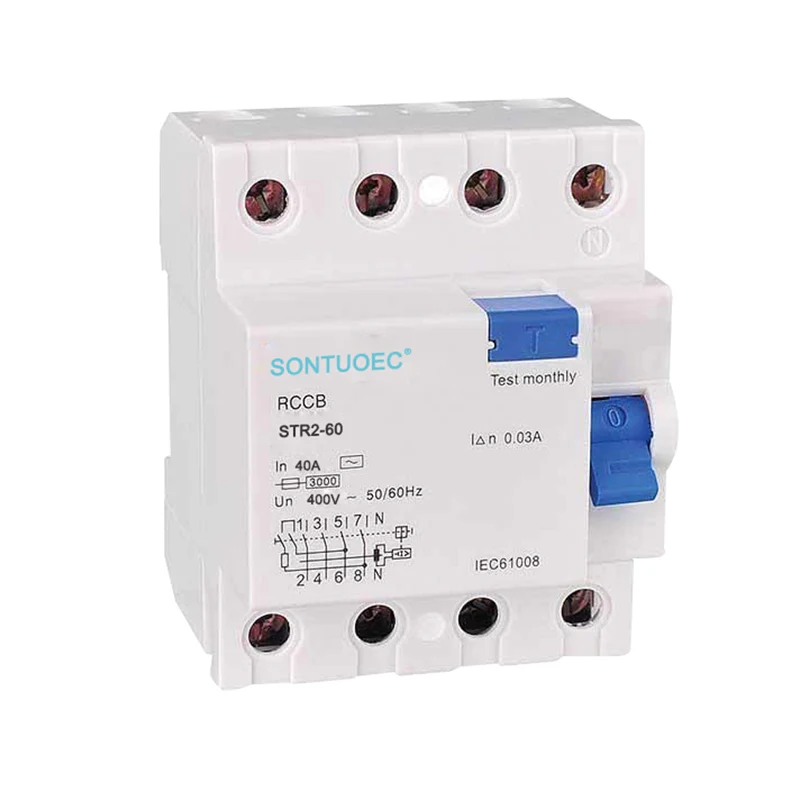

Овој 4P 63A /30MA RCD AC тип го активира механизмот за внатрешно исклучување на RCD, предизвикувајќи RCD брзо да го прекине напојувањето, со што се заштитува безбедноста на електричната опрема и персоналот.
Стандард | IEC61008-1 |
Број на столбови |
2p, 4p |
Оценета струја (А) |
16 ,, 25,32,40,63 |
Оценето преостаната работа Тековна (во) (м -р) |
10,30,100.300.500 |
Оценет преостанат Струја на операција (ино) (м-р) |
≤0,5in |
Оценет напон (V) |
AC 230/240 |
AC 230/400 |
|
Преостаната оперативна струја Обем |
0,5in ~ во |
Преостаната тековна вон време |
≤0,3s |
Краток спој Капацитет (ICU) |
6000а |
Издржливост |
4000 |
Степен на заштита |
IP20 |
4P: Укажува дека овој 4P 63A /30MA RCD AC тип е прекинувач со четири пол, т.е. може истовремено да го контролира вклучувањето на четири кола. Овој дизајн обично се користи во апликации каде фазата, нултата и двете жици на земјата треба да се отсечат во исто време за да се обезбеди дека во случај на истекување или дефект, колото може целосно да се прекине за да се обезбеди повисоко ниво на заштита од електрична безбедност.
63а: Укажува дека RCD е оценет на 63 засилувачи, што е максимална тековна вредност што RCD може да ја носи континуирано без да предизвика прегревање или оштетување.
30mA: Укажува дека RCD има струја на дејство на истекување од 30 милиами, т.е. кога струјата на истекување во електричниот систем ја надминува оваа вредност, RCD брзо ќе го прекине напојувањето за да ја заштити личната безбедност и да спречи несреќи како што се електрични пожари.
RCD: Уред на преостаната струја, електричен уред за безбедност што се користи за откривање на преостаната струја (т.е. струја на истекување) во електричен систем и прекинување на напојувањето.
Тип: Тоа значи дека RCD е тип, т.е. може да дејствува правилно и на AC и пулсирачки DC преостанати струи (мазна DC струја од ≤6ma може да се дозволи да биде надредена). Овој вид RCD е погоден за кола со многу електронски уреди, како што се апарати за домаќинство, канцелариски уреди, компјутери и други места.
Оперативниот принцип на RCD се заснова на преостанатиот трансформатор на струјата. Кога неурамнотежената струја (т.е. истекување) се јавува во електричен систем, трансформаторот на преостаната струја ја открива оваа неурамнотежена струја и генерира магнетски флукс пропорционален на струјата на истекување. Овој магнетски флукс го активира внатрешниот механизам за исклучување на RCD, предизвикувајќи РЦД брзо да го прекине напојувањето, со што се заштитува безбедноста на електричната опрема и персоналот.
Индустриска енергија: Во индустриските средини, заради присуството на голем број електрична опрема и комплексни системи за кола, неопходно е да се користи 4P 63A /30MA RCD тип за да се обезбеди сеопфатна заштита за електрична безбедност.
Комерцијална: Во комерцијалните простории како што се трговски центри, хотели, итн., Каде има висока концентрација на луѓе и електрична опрема, овој вид RCD е исто така потребен за да се обезбеди електрична безбедност.
Високо-станбени станбени: Во некои резиденции на високо ниво, 4p 63A /30MA RCD е исто така избран за да обезбеди повисоко ниво на заштита од електрична безбедност.
