Електронски тип RCCB

Кога преостанатата струја во колото ќе ја надмине претходно поставената вредност, Electronic Type RCCB ќе дејствува брзо за да го прекине колото, со што ќе спречи несреќи од електричен удар и електричен пожар. Електронските RCCB користат електронски компоненти и микропроцесори и други технологии за да обезбедат поголема чувствителност и точност.

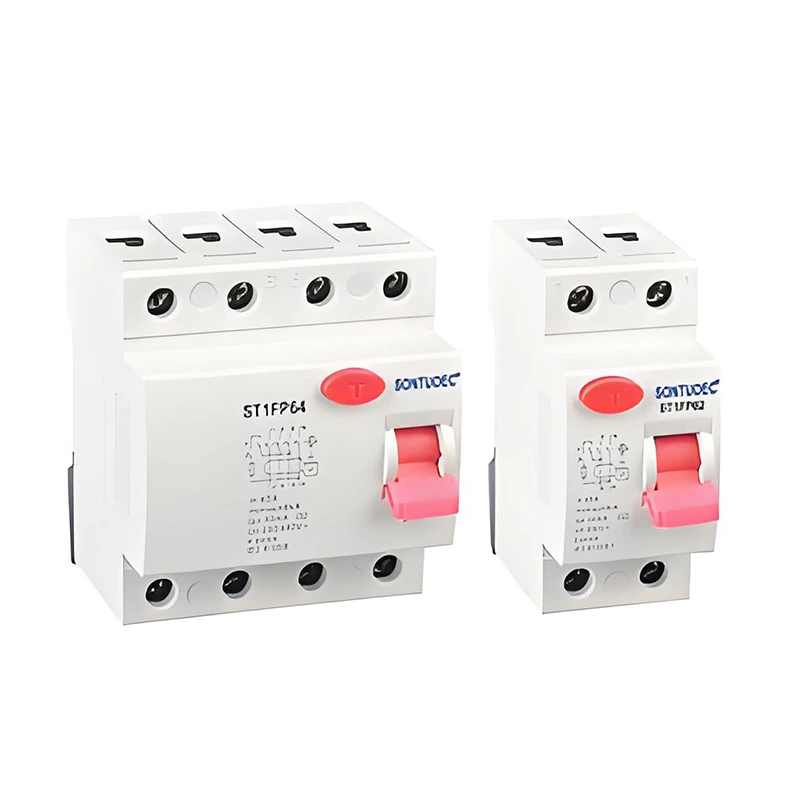

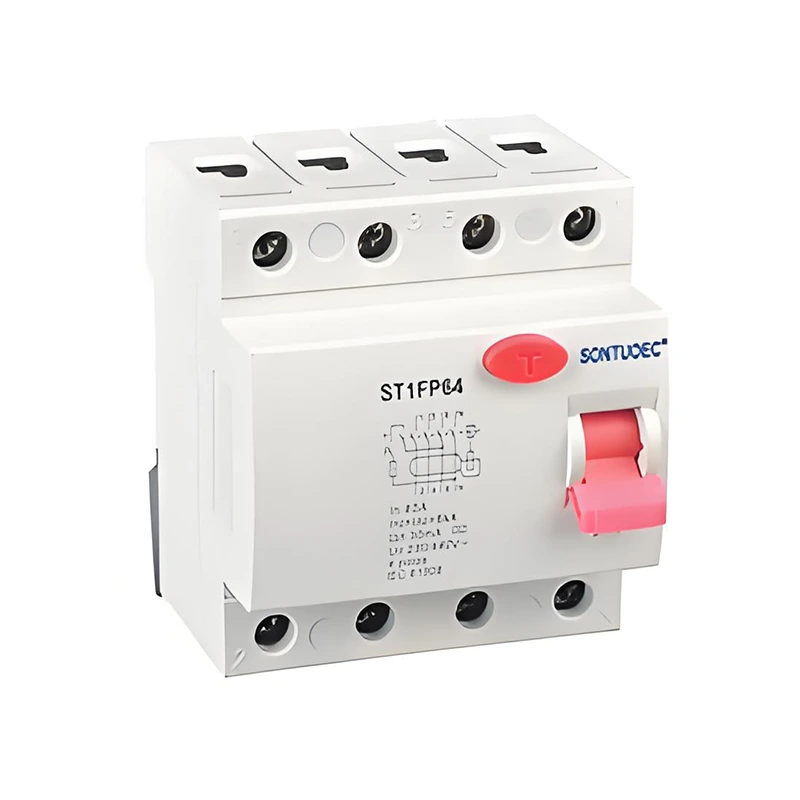

Модел:ST1PF64

Испрати барање

Опис на производот

Сандард			IEC/EN61008.1
Електрични	Тип (бранова форма на забележано истекување на земјата)		Електро-магнетен тип, електронски тип
карактеристики	Номинална струја В	A	И, и
	Полјаците	P	2,4
	Номинален напон Нас	V	AC 240/415V ; AC 230/400V
	Номинална струја		16,25,32,40,63А
	Оценета чувствителност I△n	A	0,01,0,03,0,1,0,3,0,5
	Напон на изолација Ui	V	500
	Оценет остаток на изработка и	A	630
	прекршување I△m	A	630
	Струја на краток спој I△c	A	6000
	SCPD осигурувач	A	6000


	Номинална фреквенција	Hz	50/60
	Степен на загадување		2
Механички	Електричен живот	t	4000
карактеристики	Механички живот	t	10000
	Степен на заштита		IP20
	Амбиентална температура	ºC	-25~+40
	(со дневна просечна ≤35ºC)	ºC	-25~+40
	Температура на складирање	ºC	-25~+70

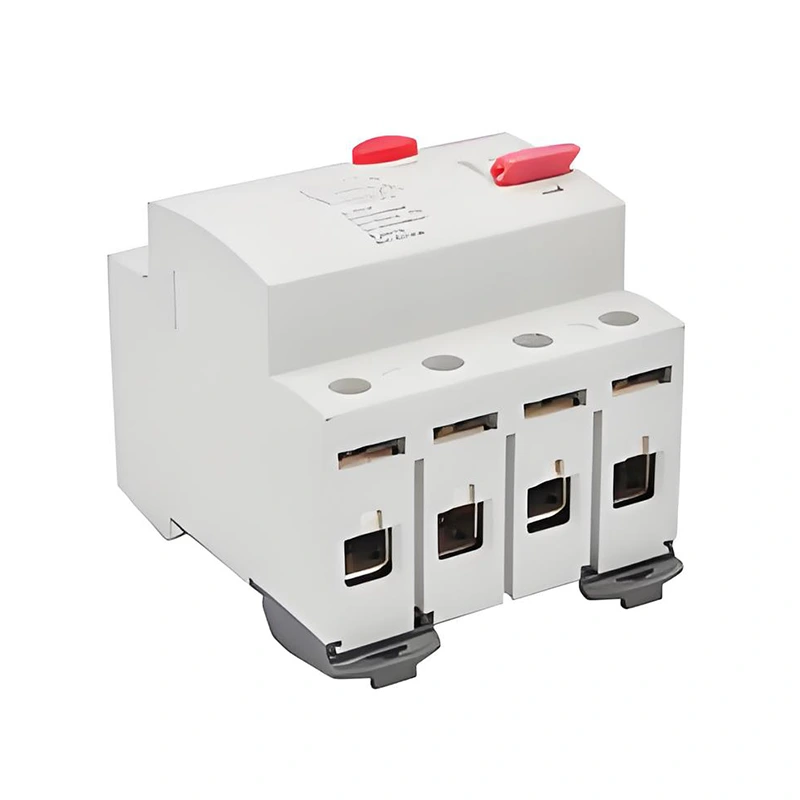

Инсталација	Тип на поврзување на терминалот		Кабел / шина од типот U / собирница од типот на пинови
	Големина на терминал горно/долно за кабел	mm2	25
	Големина на терминал горно/долно за кабел	AWG	3.18
	Големина на терминал горе/долу за собирницата	mm2	25
	Големина на терминал горе/долу за собирницата	AWG	3.18
	Вртежен момент на затегнување	N*m	2.5
	Вртежен момент на затегнување	Во фунти	22
	Монтирање		На DIN шина EN 60715(35mm) со помош на уред за брзо клип
	Поврзување		Од горе и долу

Принцип на работа

Принципот на работа на Electronic Type RCCB се заснова на принципите на електромагнетна индукција и балансирање на струјата. Кога струите на фазата и нултата линија во колото се неурамнотежени, т.е. постои преостаната струја, струјниот трансформатор во RCCB ќе ја открие оваа нерамнотежа и ќе генерира соодветен сигнал. Овој сигнал, откако ќе биде обработен од електронското коло, ќе го активира дејството на механизмот за ослободување, така што прекинувачот брзо ќе го прекине колото.

Главни карактеристики

Висока чувствителност: Електронските RCCB се способни да детектираат многу мали преостанати струи, обично помали од 30 mA или дури и пониски.

Брзо дејство: Откако ќе се открие дека преостанатата струја ја надминува претходно поставената вредност, RCCB ќе дејствува веднаш за да го прекине колото и да спречи несреќи.

Безбедно и доверливо: RCCB усвојува напредни електронски компоненти и микропроцесорска технологија за да обезбеди поголема доверливост и стабилност.

Лесни за инсталирање и одржување: Електронските RCCB обично имаат компактна структура и едноставни жици, што ги прави лесни за инсталирање и одржување.

Апликативни сценарија

Електронските RCCB се широко користени во различни ситуации каде што е потребна електрична заштита, вклучувајќи, но не ограничувајќи се на:

Станбени и комерцијални згради: се користи за заштита на електрична опрема и лична безбедност, спречување на несреќи од електричен удар и електрични пожари.

Индустриски производни линии: се користат за заштита на електричната опрема како што се мотори и трансформатори од нормална работа, спречувајќи оштетување на опремата и прекини поради истекување и преоптоварување.

Јавни објекти: како што се болници, училишта, библиотеки и други места, кои се користат за да се обезбеди безбедно функционирање на електричната опрема и безбедно користење на електричната енергија од страна на персоналот.
