STSF2-100 100A 2P 4P мултифункционален RCBO е погоден за AC 50/60Hz, оценет во коло со напон од 230V-400V и номинална струја од 100A, кога Апесон е електричен или протекува на електрична мрежа. Кога истекувањето, пренапон и поттикнување ги достигнуваат поставените вредности, преостанатиот прекинувач на струјата може брзо да работи за многу краток временски период брзо да го прекине напојувањето. Кога температурата на набудување на преостаната струја на струјното коло ја достигнува поставената вредност, жицата за набудување не е поврзана. Кога е поврзан, производот испушта аларм звук за да ја заштити безбедноста на персоналот и електричната опрема и може да избегне Спречете оштетување на опремата предизвикана од пренапон во електричната мрежа. Има преоптоварување, краток спој, истекување, функции за заштита на наводот и прекумерна заштита и функции за заштита Осветлувачки кола, особено погодни за индустриски и комерцијални системи за дистрибуција на осветлување. Производот има мал волумен, компактна структура и подобра економичност од другите слични производи. Има прекрасен изглед, Високиот капацитет на кршење го прави добар избор за дистрибуција на моќност на домаќинствата. Овој производ е во согласност со стандардите GB/T 16917.1 и IEC 61009-1 и има добиено сертификација на CE.
Модел |

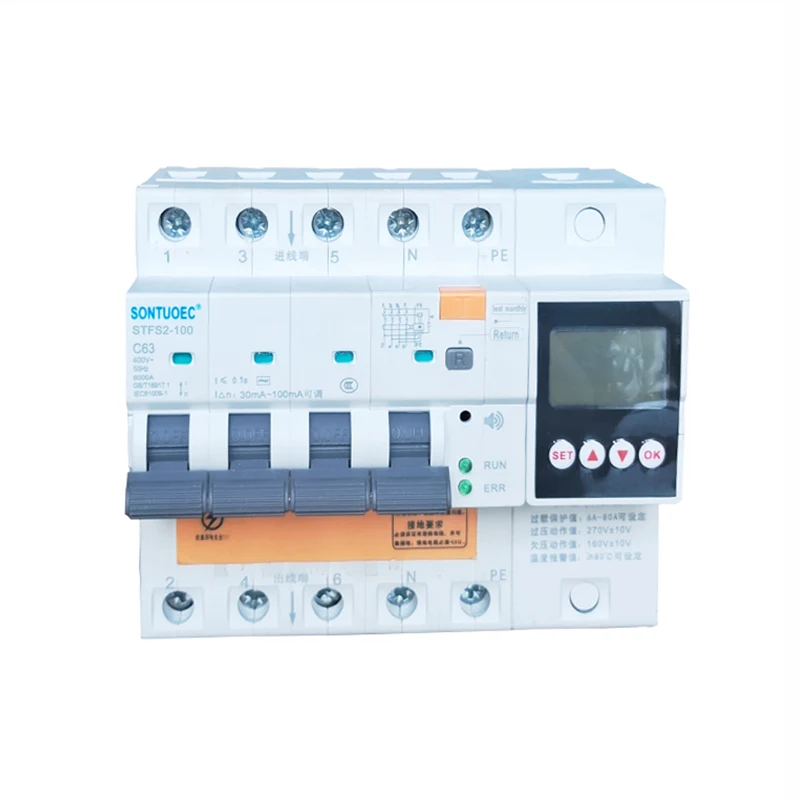

STFS2-100 Електроичен тип |
Преостаната струја на тековните карактеристики |
AC |
Стандард | IEC/EN 61009-1 |
Номинална чувствителностл △ n | 0,03,0,1,0.3 |
Пол бр |
Полјаци: 1p+n+pe; 3p+n+pe |
Оценета струја (А) |
6а, 10а, 16а, 20а, 25а, 32а, 40а, 63а, 80а, 100а |
Оценет напон (V) |
240/415V; 230/400V |
Оценета струја на преостаната работа |
10mA, 30MA, 100MA, 300MA, 500MA |
Оценет со условен преостанат краток спој струја |
6ka |
Електро-маханичка издржливост |
Над 4000 циклуси |
Функција: |
Заштита на истекување, Преоптоварување на струјата за заштита, Заштита на краток спој, под заштита на напон, преку заштита на напон, Оценета струја/ прилагодлив на напон, прилагодлив, Заштита на температурата , Аларм за влегување вода и така натаму.
|
Околна температура на воздухот
1. Температурата на амбиенталниот воздух не смее да биде пониска од -5 1C, не повисока од+40 C, а дневната просечна вредност SHELNOT надминува+35 C.
2. Надморска височина: Надморската височина на местото за инсталација не смее да надминува 2000м.
3.atmospheric услови
Воздухот е чист, а со максимална температура од+40 'C, релативната влажност на воздухот не е висока повеќе од 50%. Повисока релативна влажност е дозволена на пониски температури, како што се AT+20 C,
Релативната влажност не треба да надминува 90%. Поради повремена умерена кондензација предизвикана од температурните промени, треба да се посвети внимание на преземање на соодветни мерки.
4 Категории за инсталација Категории за инсталација се Li и III
Тековен и број на столбови
100А: Ова укажува на тоа дека RCBO е оценет на 100 засилувачи. Тековната рејтинг е максимална вредност на струјата што прекинувачот може да ја носи континуирано без да предизвика прегревање или оштетување.
2П, 4П: „П“ овде се залага за бројот на столбови, т.е. бројот на фазите на колото на кои може да се поврзе прекинувачот. 2П значи дека прекинувачот може да се поврзе со две фази на колото (обично оган и нула), додека 4П значи дека може да се поврзе со четири фази на колото (обично трифазен оган и нула).
Мултифункционалното укажува дека овој 100A 2P 4P мултифункционален RCBO е опремен со различни функции за заштита. Покрај основната заштита од преоптоварување и краток спој, може да обезбеди и заштита на истекување, заштита на наводот, заштита на пренапон и така натаму. Заштита на температурата , аларм за внесување вода , прилагодлива струја и напон

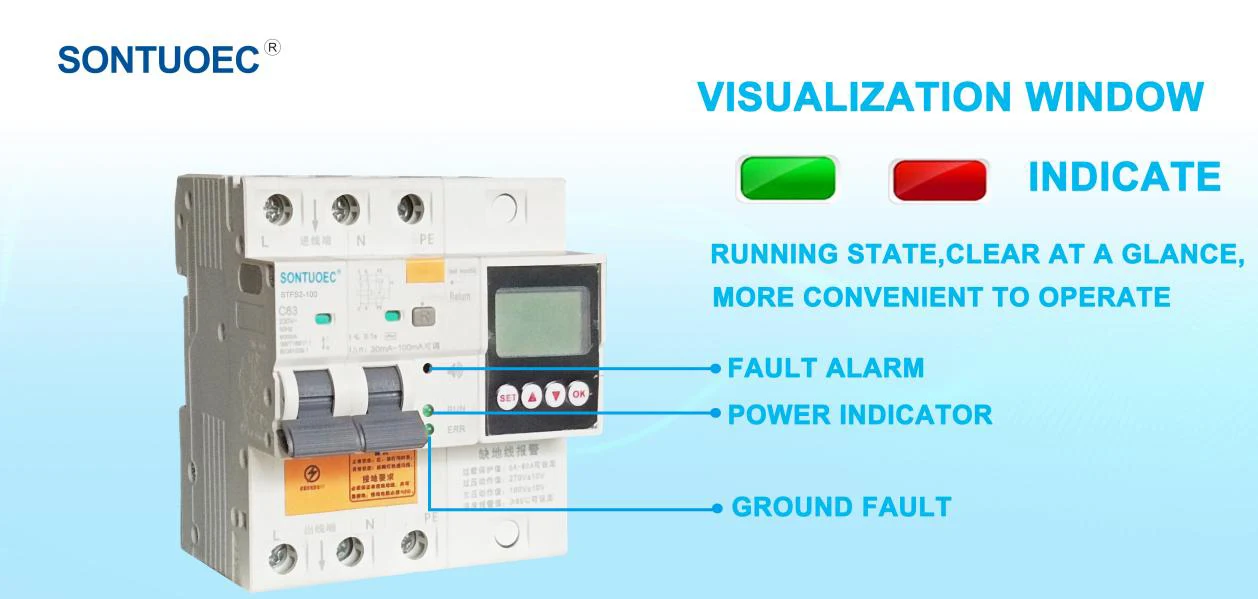

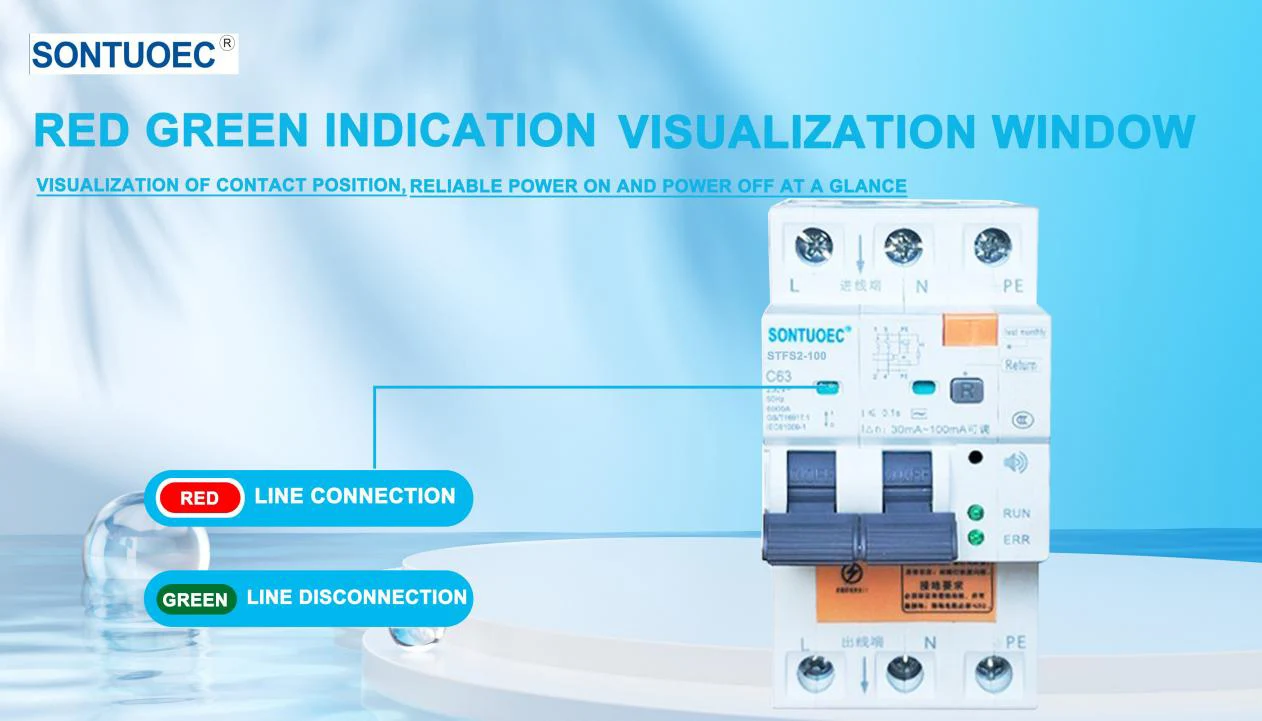

Абнормална состојба: Светлината е исклучено

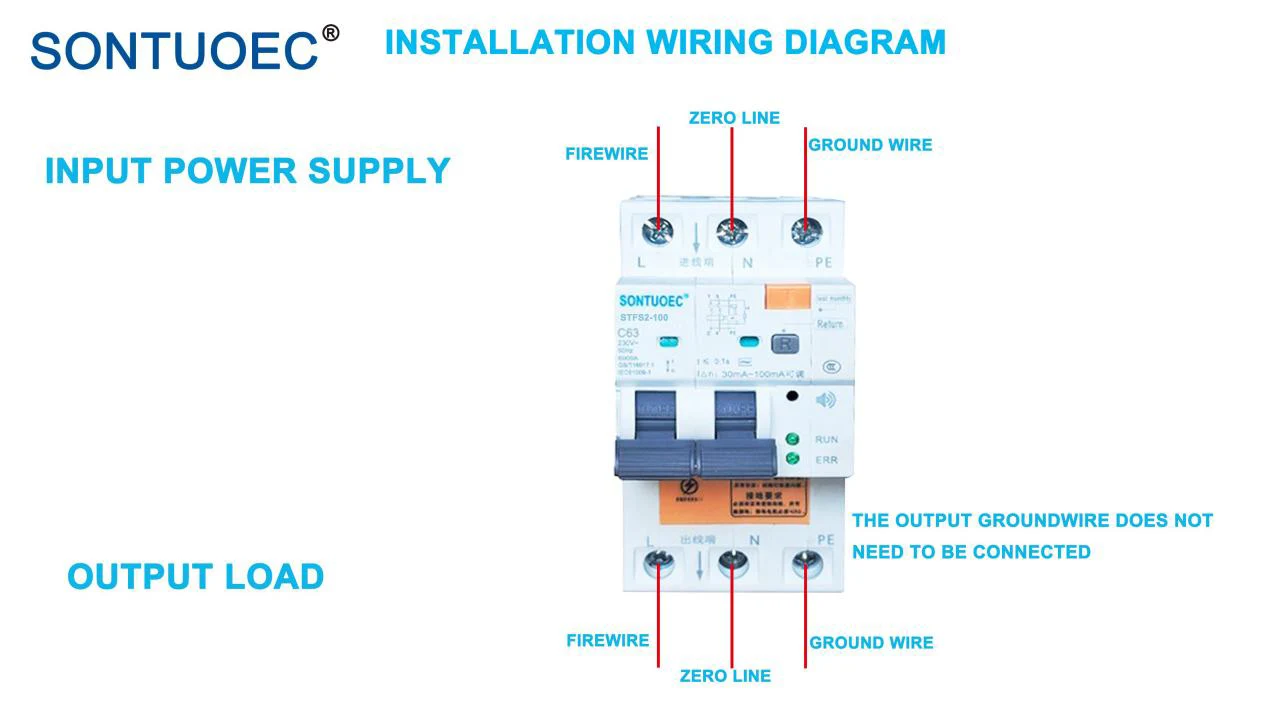

Барања за заземјување:
Потребно е да се осигури дека има влезна жица и жица за заземјување, а отпорот на заземјување мора да биде 5Q!
Бидејќи RCBO има различни функции за заштита, често се користи во кола за кои е потребна лична безбедност, како што се електрични кола за осветлување, слаба моќност и електрични уреди во домови и јавни места. Овие места често се карактеризираат со вода и влага, што може лесно да предизвика несреќи со истекување. Покрај тоа, RCBO може да се користи и во индустриските електрични системи каде што човековата безбедност е предуслов, како што се периферни кола за контрола на светлината, радарски системи и инструменти за геолошко истражување.
