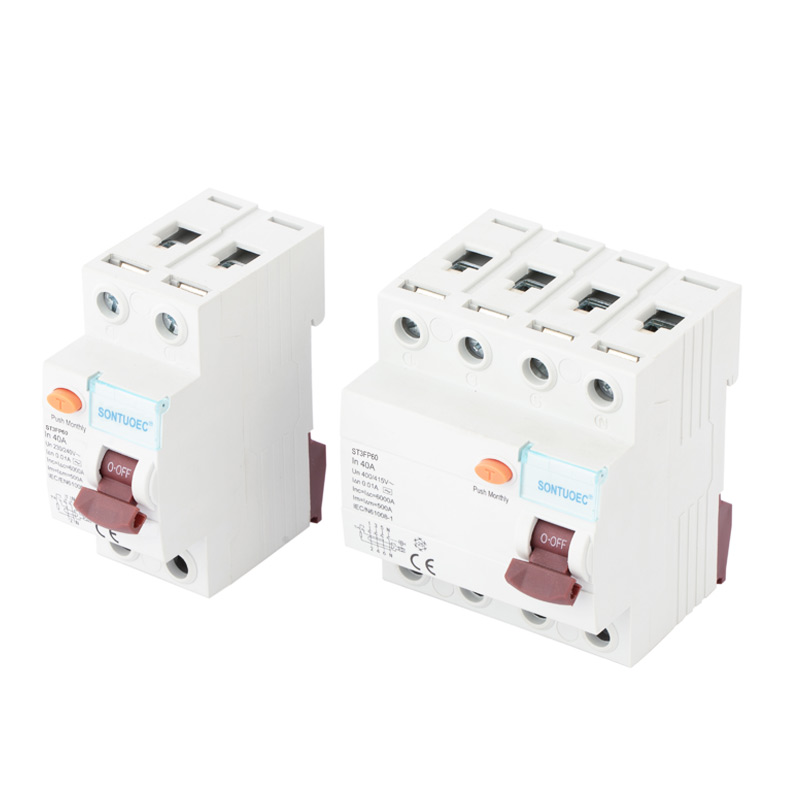

4P 40A/10MA преостанат прекинувач на струјата

Преостанатиот прекинувач на струјата 4P 40A/10MA, е преостанат прекинувач на струјата со 4 столбови (т.е. 3-фазен оган и нула жици) што е оценет на 40 засилувачи и е способен автоматски да го отсече колото кога преостаната струја во колото е откриено дека е на или над 10 милиами. Уредот главно се користи за да се спречат електрични пожари и несреќи со електрична енергија и да се заштити личната и безбедноста на опремата.

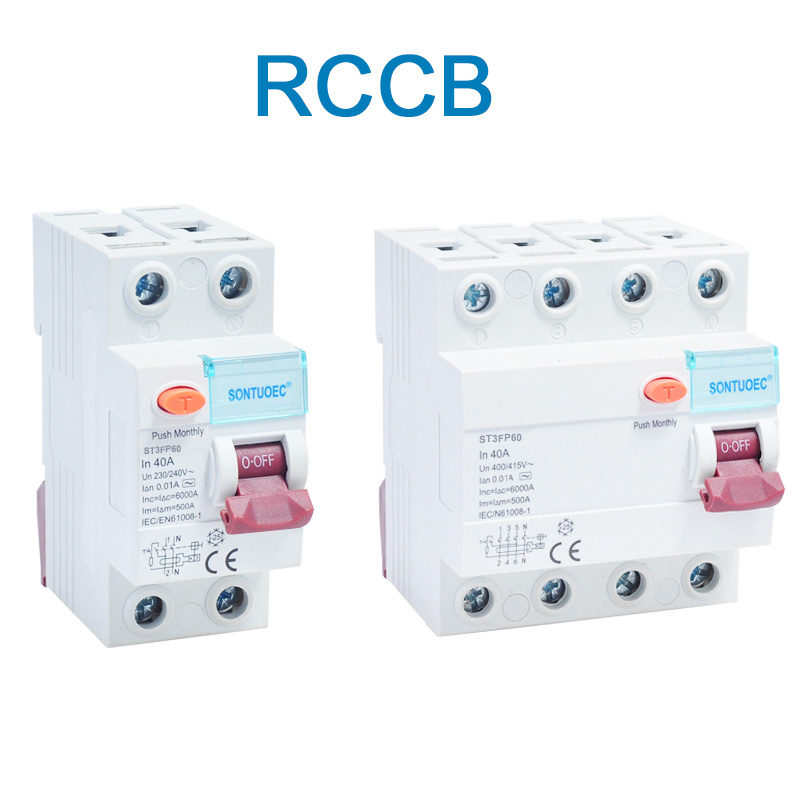

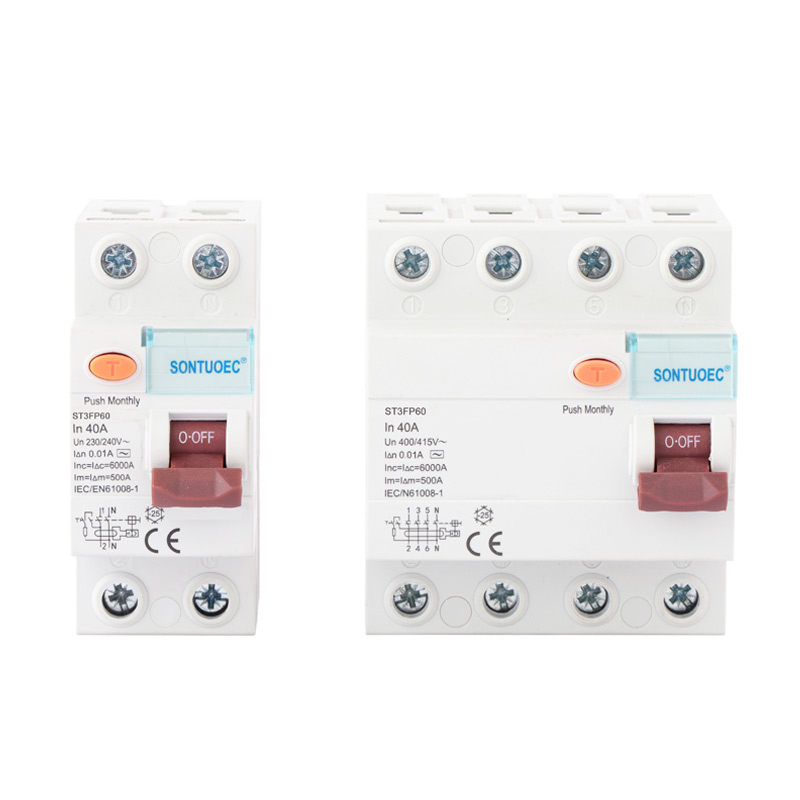

Модел:ST3FP60

Испрати барање

Опис на производот

Модел:	ST3FP60
Стандард	IEC61008-1
Преостанати карактеристики на тековните:	И, и
Пол бр.:	2p, 4p
Оценета струја:	16а, 25а, 32а, 40а, 63а;
Оценет напон:	230/400V AC
Оценета фреквенција:	50/60Hz
Оценета преостаната оперативна струја IΔN:	10mA, 30MA, 100MA, 300MA, 500MA
Оценета преостаната струја што не е оперативна струја I ΔNO:	≤0.5iδn
Оценета условна струја со краток спој:	6000а
Оценет со условен преостанат краток спој Тековна iΔC:	6000а
Времетраење на тропање:	Моментално тропање ≤0.1sec
Преостаната тековна опсег на отпадоци:	0,5iδn ~ iδn
Електро-механичка издржливост:	4000 циклуси
Прицврстување на вртежниот момент:	2.0nm

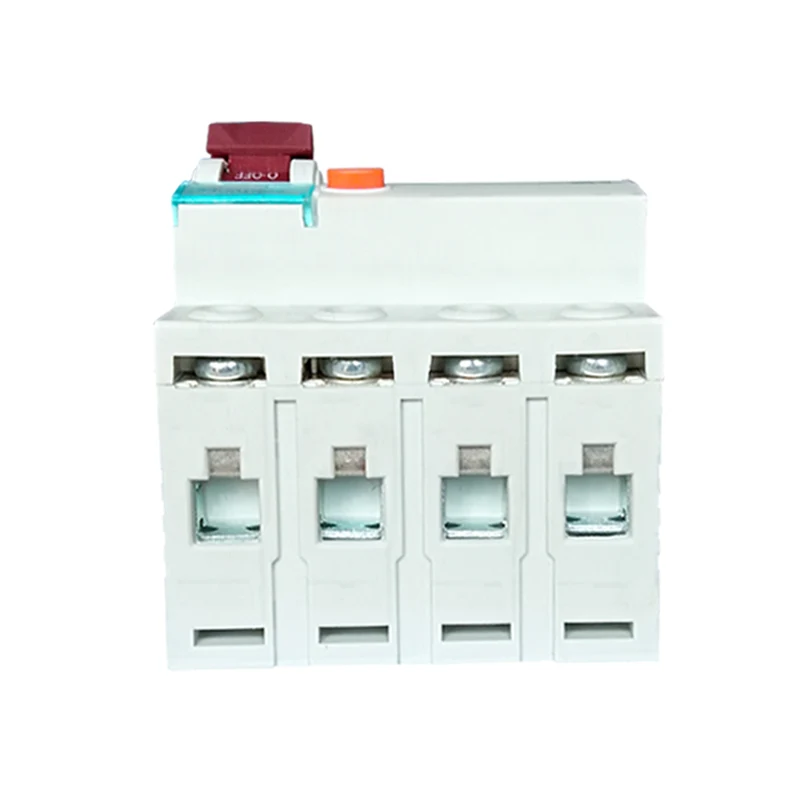

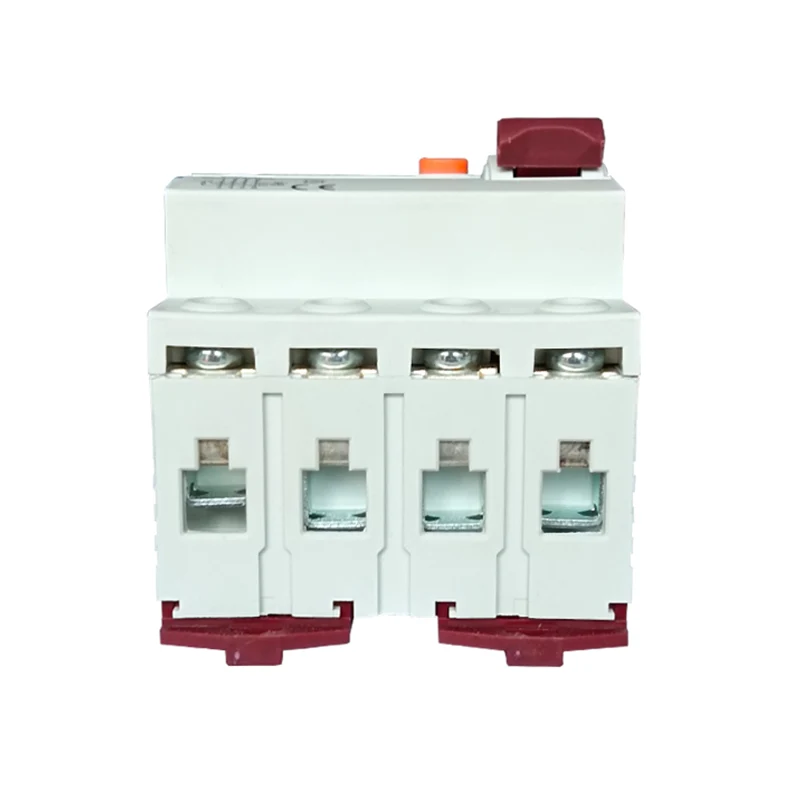

Терминал за поврзување:	Завртки терминал на столб на столб со стегач

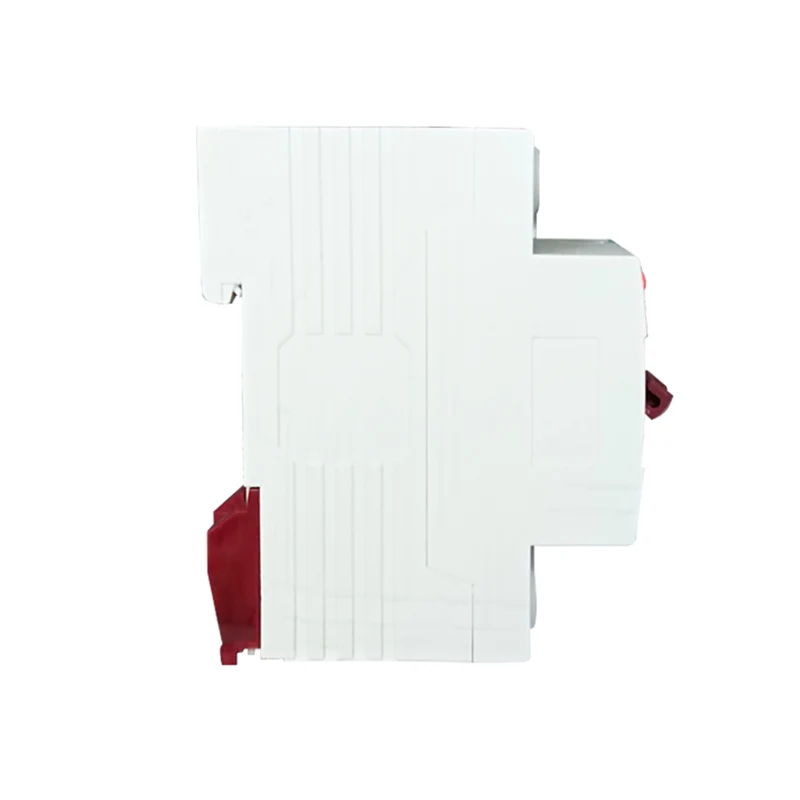

Инсталација:	35мм Дин железничка монтажа

Принцип на работа

Оперативниот принцип на овој прекинувач на колото се заснова на тековниот принцип на рамнотежа. Во нормални услови, струите што влегуваат и оставаат на колото треба да бидат еднакви во линија што минува низ оптоварување. Меѓутоа, кога има грешка во изолацијата во линијата или кога човечкото суштество стапи во контакт со колото, ова може да доведе до тековно истекување, правејќи ги струите во и надвор од колото неурамнотежено. Во овој момент, сегашниот трансформатор во прекинувачот на колото ќе ја открие оваа неурамнотежена струја и ќе го претвори во електричен сигнал. Електронското коло ќе го засили, спореди и процесира овој сигнал, и кога сигналот ќе достигне претходно поставен праг, т.е. кога преостанатата струја ќе достигне или надминува 10 милиампс, прекинувачот на колото брзо ќе го отсече колото.

4P 40A/10mA Residual Current Circuit Breaker

Главни карактеристики

Висока чувствителност: Може да открие мала струја на истекување (10 mA) и да го отсече колото на време за да спречи електрични пожари и несреќи со електричен шок.

Брз одговор: Откако ќе се открие струјата на истекување, прекинувачот на колото ќе го прекине колото за многу кратко време (обично во десетици милисекунди).

Разновидност: Покрај основната функција за заштита на истекување, прекинувачот на колото може да има и функции за заштита од преоптоварување и краток спој.

Лесно за инсталирање и одржување: Обично усвојува модулализиран дизајн, кој е лесен за инсталирање и расклопување. Во меѓувреме, нејзината едноставна внатрешна структура го олеснува одржувањето и ремонт.
