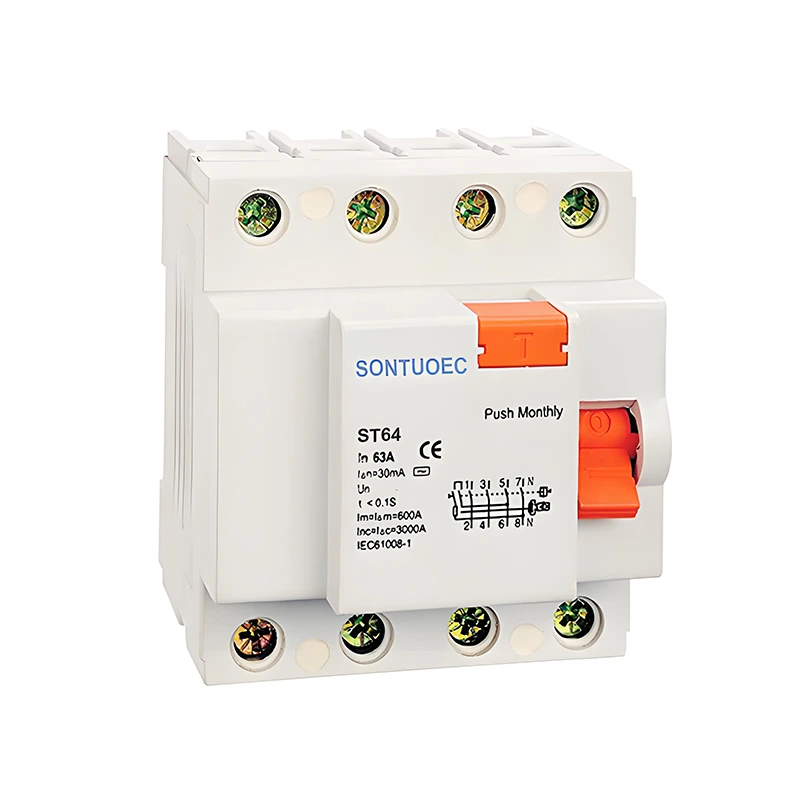

4P 63A /30MA преостаната струја на струјно коло

Преостаната струја на струјно коло 4P 63A /30MA е преостанат прекинувач на струјата со четири столбови (P), кој има номинална струја од 63A и струја на преостаната акција (т.е., струја на дејство на истекување) од 30MA. Несреќи на електрична енергија и електрични пожари.

Модел:ST60

Испрати барање

Опис на производот

Стандард:	IEC 61008-1
Модел:	ST60
Преостанати карактеристики на тековните:	И, и
Пол бр.:	2p, 4p
Оценета струја:	16а, 25а, 32а, 40а, 63а;
Оценет напон:	230/400V AC
Оценета фреквенција:	50/60Hz
Оценета преостаната оперативна струја IΔN:	10mA, 30MA, 100MA, 300MA, 500MA
Оценета преостаната струја што не е оперативна струја I ΔNO:	≤0.5iδn
Оценета условна струја со краток спој:	6000а
Оценет со условен преостанат краток спој Тековна iΔC:	6000а
Времетраење на тропање:	Моментално тропање ≤0.1sec
Преостаната тековна опсег на отпадоци:	0,5iδn ~ iδn
Електро-механичка издржливост:	4000 циклуси
Прицврстување на вртежниот момент:	2.0nm
Терминал за поврзување:	Завртки терминал на столб на столб со стегач
Инсталација:	35мм Дин железничка монтажа

Принцип на работа

Принципот на работа од 4P 63A /30MA преостаната струја на струјно коло се заснова на принципот на електромагнетна индукција. Кога преостаната струја во колото ја надминува поставената вредност, ќе се генерира магнетски флукс пропорционален на преостанатата струја, и овој флукс ќе го натера механизмот за ослободување да дејствува, со што прекинувачот на колото брзо го прекина колото. Во исто време, RCCB исто така има функција за заштита од преоптоварување и краток спој, кога струјата во колото ја надминува номиналната вредност, таа исто така го активира дејството на механизмот за соблекување.

Главни карактеристики

Дизајн на четири пол: 4P значи дека прекинувачот има четири терминали, обично користени во трифазни четири-жици или еднофазни три-жични кола, способни да ги прекинат сите фази и нула (или неутрални) струи во исто време.

Струја со висока оценка: 63А Оценета струја го прави прекинувачот на колото способно да носи поголеми товари, погодни за заштита на електрична опрема со голема моќност.

Чувствително откривање на истекување: Поставувањето на струјата на преостаната акција од 30mA е многу ниско, што може брзо да открие мало истекување во колото и да го прекине колото на време за да се обезбеди безбедност на персоналот и опремата.

Безбедно и сигурен: RCCB усвојува механизам за напредно ослободување и контактни материјали со одлични електрични и механички својства, што може да обезбеди навремено прекинување на колото во случај на грешки како што се преоптоварување, краток спој и истекување за да се спречат несреќи.

Сценарио за апликација

4P 25A/30MA RCCB е широко користен во различни ситуации за кои е потребна електрична заштита, како што се:

Станбени и комерцијални згради: Се користи за заштита на електрична опрема и лична безбедност, спречување на несреќи со електричен шок и електрични пожари.

Индустриско производство линии: Се користи за заштита на електрична опрема, како што се мотори, трансформатори и друга електрична опрема од нормално работење, спречување на оштетување на опремата и исклучување заради истекување, преоптоварување и други причини.

Јавни објекти: како што се болници, училишта, библиотеки и други места, кои се користат за да се обезбеди безбедно работење на електрична опрема и безбедна употреба на електрична енергија од персоналот.

4P 63A /30mA Residual Current Circuit Breaker
