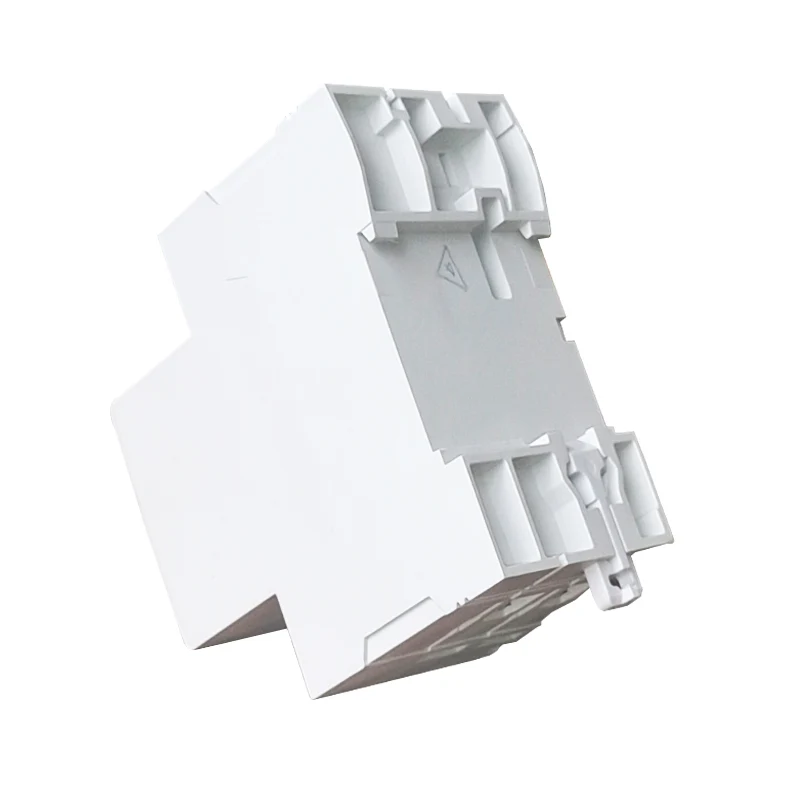

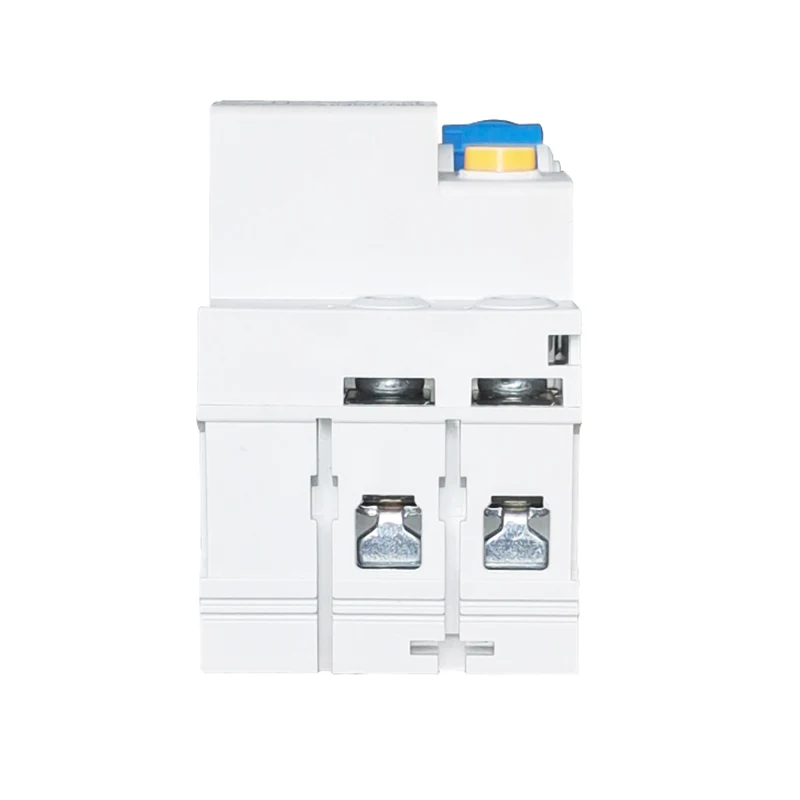

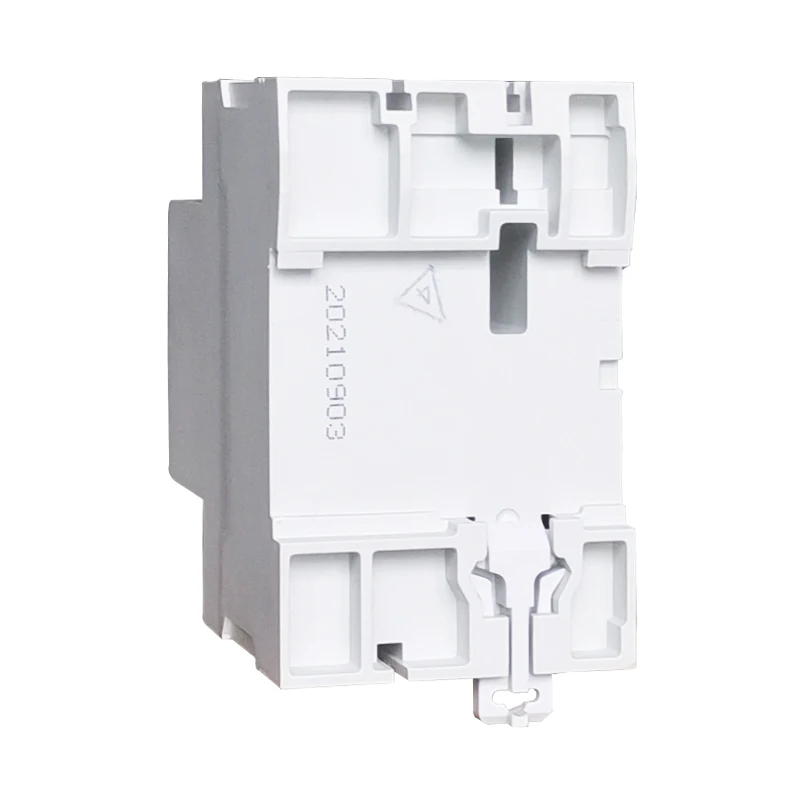

RCCB B модел на преостаната струја на струјно коло

RCCB B моделот Преостаната струја на струјно струјно струја го штити во случај на струја на дефект на три фази на мрежи. Обично се користи во областа на станицата за полнење, медицинскиот апарат и инструментите, контролорите и променливите погони за брзина, тардовите за тесто и инвертерите (DC) ... СТИД-Б е во согласност со IEC/EN61008-1 и IEC/EEC/EN62423 Стандард.

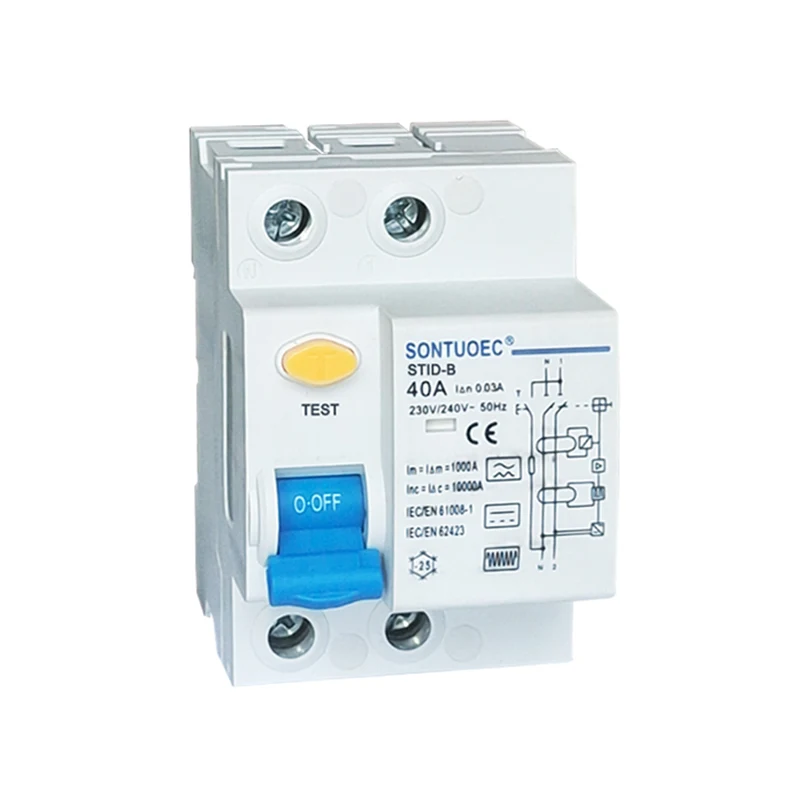

Модел:STID-B

Испрати барање

Опис на производот

Електричен Карактеристики	Стандард		IEC/EN62423 & IEC/EN61008-1
	Тип (бранова форма на истекување на земјата се чувствува)		B
	Оценета струја во	A	25,40,63

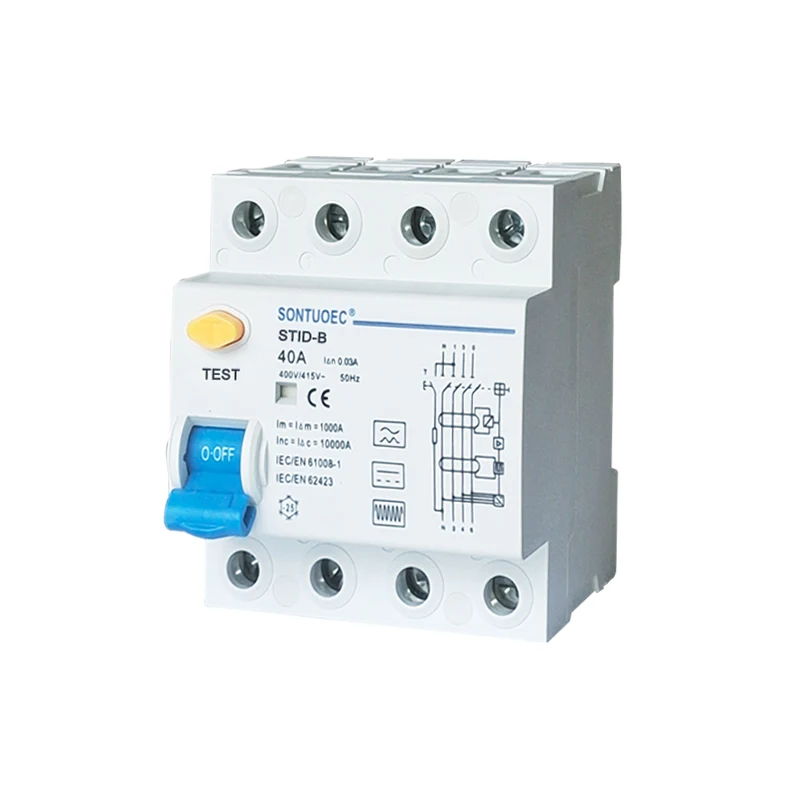

	Столбови	P	1p+n, 3p+n
	Оценет напон UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Номинална чувствителност i n	A	0,03,0,1,0.3
	ИНСУЛАТНИОТ ВОЛАТИ УИ	V	500
	Оценето преостаната правење и	A	500 (во = 25а/40а)
	капацитет на кршење јас сум	A	630 (во = 63а)
	Струја со краток спој I c	A	10000
	SCPD осигурувач	A	10000
	Време на пауза под i n	s	.10.1
	Номинална фреквенција	Hz	50
	Номинален импулс издржи напон (1,2/5.0) UIMP	V	4000
Механикаи Карактеристики	Напон на диелектричен тест на Инд. Фред. за 1мин	КВ	2.5
	Степен на загадување		2
	Електричен живот		2000
	Механикаи iife		10000
	Индикатор за струја на дефект		Да
	Степен на заштита		IP20
	Температура на околината (со просечно дневно 35)	ºC	-40 ~+55ºC
	Температура на складирање	ºC	-40 ~+70ºC

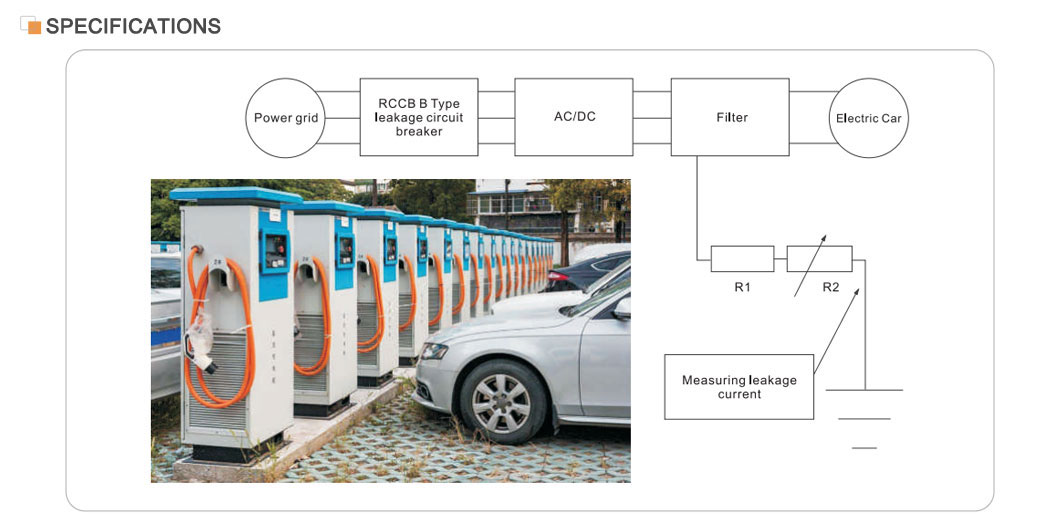

Преостаната струја на струјата на моделот STID-B RCCB B е погоден за тип А и исто така е погоден за мазнење на преостанатите струи на DC, DC преостанатите струи што можат да произлезат од струјните кола и преостанатите струи со висока фреквенција. Обезбедува заштита во случај на континуирани струи на дефект во трифазни мрежи. STID-B најчесто се користи во областа на станиците за полнење, медицинска опрема и инструменти, контролори и променливи погони за брзина, полначи за батерии и инвертори (DC). STID-B е во согласност со стандардите IEC/EN61008 и IEC/EN62423.

Главни карактеристики

Оценета струја: 40А, погодна за поголеми струи на електрични системи.

Заштита на истекување: Со голема чувствителност и точност, може да ја открие струјата на истекување и да го прекине напојувањето за многу кратко време.

Безбедносни перформанси: Во согласност со меѓународните стандарди како што се IEC/EN61008.1 и GB16916.1, обезбедувајќи безбедност и сигурност на производот.

Опсег на примена: Широко користен во индустриски, комерцијални, високи и граѓански згради за да се обезбеди сеопфатна заштита за електричниот систем.

Принцип на работа

RCCB B моделот Преостаната струја на струјата се заснова на трансформаторот на струјата на нулта секвенца. Секоја фаза на спроведување поминува низ трансформаторот на струјата на нула секвенца, чија секундарна страна е поврзана со електромагнетниот притвор. Во нормални услови, векторскиот збир на фазните струи низ трансформаторот на струјата на нулта секвенца е нула, така што флуксот низ трансформаторот е нула, секундарниот излезен напон е исто така нула, а прекинувачот на колото нема да работи. Како и да е, откако струјата на истекување ќе се зголеми и вози секундарниот излезен напон на страничен излез за да се зголеми на одредено ниво, електромагнетното ослободување се активира, управувајќи го оперативниот механизам за дејствување и исклучување на контактите поврзани со напојувањето, со што се реализира заштита на истекување.

Избор и инсталација

Избор: При изборот на RCCB, треба да се земат предвид параметрите како што се номиналниот напон, номинална струја, струјата на дејствување на истекување и времето на дејствување на електричниот систем. Исто така, неопходно е да се избере соодветен RCCB според видот на потребната заштита (на пр. Директна заштита за контакт или индиректна заштита од контакт).

Инсталација: RCCB треба да се инсталира на влезниот крај на електричниот систем или на филијалата за да се обезбеди целосна заштита на целиот електричен систем или специфична линија на гранка. За време на инсталацијата, релевантните стандарди и кодови треба да бидат строго забележани за да се обезбеди соодветна врска и сигурна работа на RCCB.
