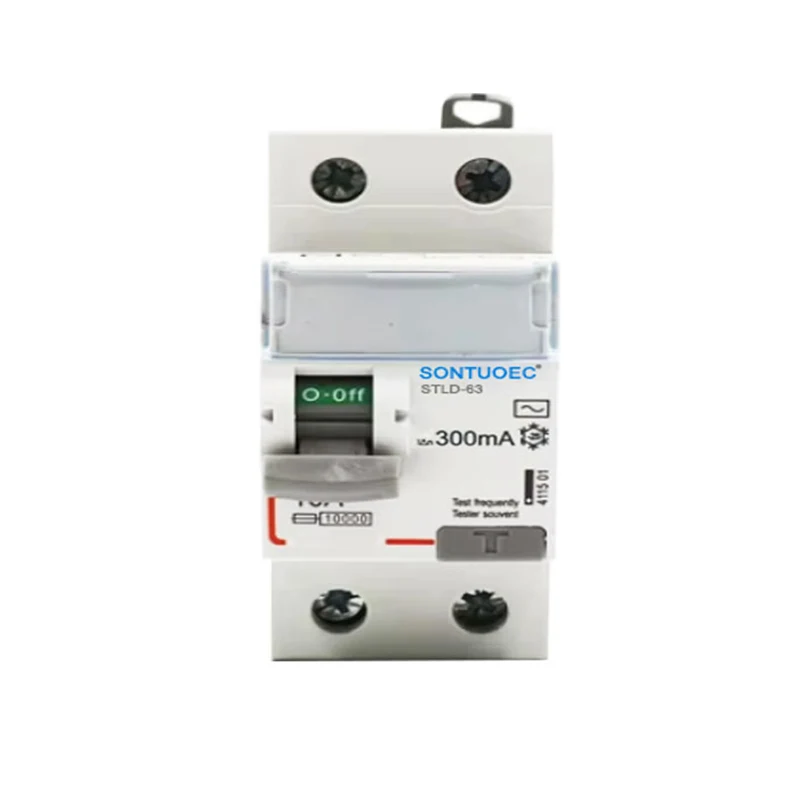

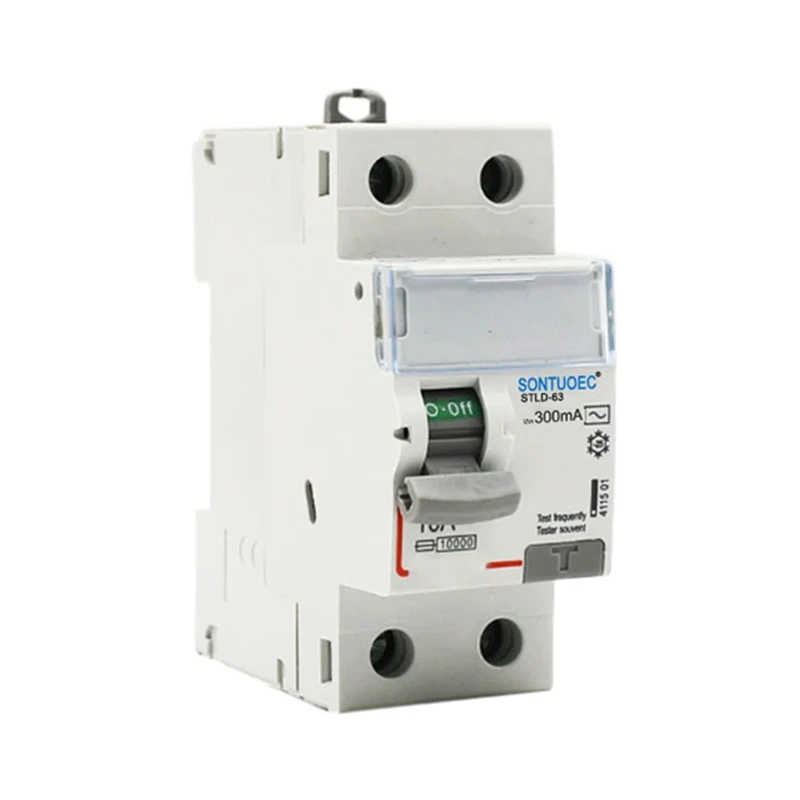

2P 63A/30MA RCD AC тип

Оперативниот принцип на типот 2P 63A/30MA RCD AC се заснова на трансформаторот на преостаната струја. Кога неурамнотежената струја (т.е. истекување) се јавува во електричен систем, трансформаторот на преостаната струја ја открива оваа неурамнотежена струја и генерира магнетски флукс пропорционален на струјата на истекување. Овој магнетски флукс го активира механизмот за внатрешно ослободување на RCD, предизвикувајќи RCD брзо да го прекине напојувањето.

Испрати барање

Опис на производот

Модел:	Електро-магнетен тип; Електронски тип
Стандард	IEC 61008-1
Преостанати карактеристики на тековните:	И, и
Пол бр.:	2p, 4p
Оценета струја:	16а, 25а, 32а, 40а, 63а;
Оценет напон:	230/400V AC
Оценета фреквенција:	50/60Hz
Оценета преостаната оперативна струја IΔN:	10mA, 30MA, 100MA, 300MA, 500MA
Оценета преостаната струја што не е оперативна струја I ΔNO:	≤0.5iδn
Оценета условна струја со краток спој:	6000а
Оценет со условен преостанат краток спој Тековна iΔC:	6000а
Времетраење на тропање:	Моментално тропање ≤0.1sec
Преостаната тековна опсег на отпадоци:	0,5iδn ~ iδn
Електро-механичка издржливост:	4000 циклуси
Прицврстување на вртежниот момент:	2.0nm
Терминал за поврзување:	Завртки терминал на столб на столб со стегач

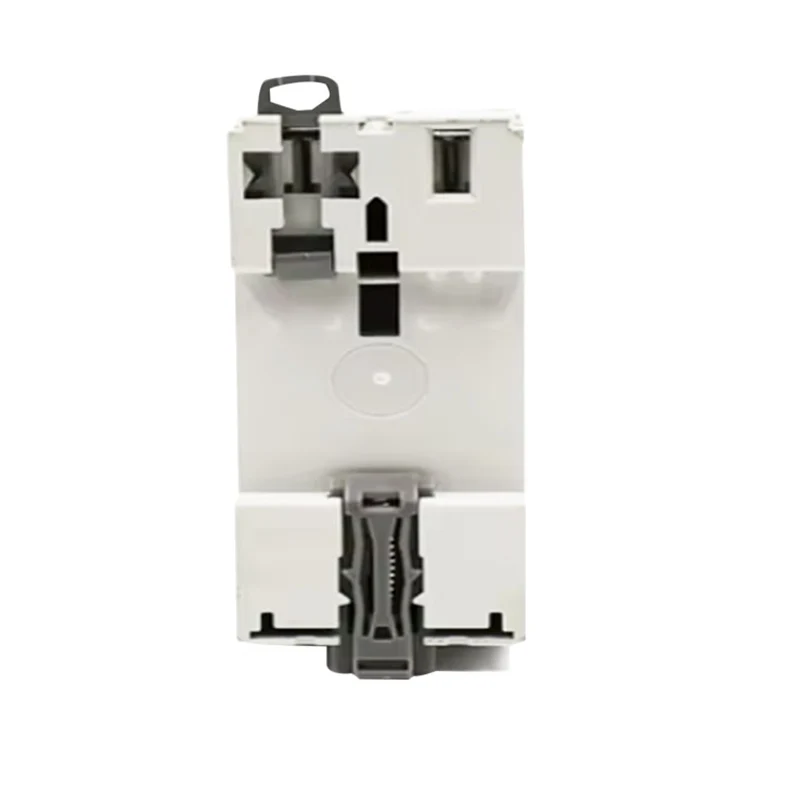

Инсталација:	35мм Дин железничка монтажа

Основен концепт

 2П: Укажува дека овој RCD (уреди за преостаната струја) е биполарен прекинувач, т.е., може да го контролира вклучувањето на две реда во исто време. Овој дизајн обично се користи таму каде што фазата и нултата линија треба да се отсечат во исто време за да се осигура дека колото може целосно да се отсече во случај на истекување или дефект, спречувајќи безбедносни несреќи како што се електрична енергија или електрични пожари.

 63а: Укажува дека RCD е оценет на 63 засилувачи. Номиналната струја е максимална тековна вредност што RCD може да ја носи постојано без да предизвика прегревање или оштетување. Во практични апликации, соодветната оценета струја треба да се избере според товарот на електричниот систем.

 30mA: Укажува дека струјата на дејството на истекување на овој RCD е 30 mA. Струјата на дејството на истекување е минимална тековна вредност на која RCD ја открива струјата на истекување и предизвикува акција. Кога струјата на истекување во електричниот систем ја надминува оваа вредност, RCD брзо ќе го прекине напојувањето за да ја заштити личната безбедност и да спречи несреќи како што се електрични пожари.

 RCD: Уредот за преостаната струја е електричен уред за безбедност што се користи за откривање на преостаната струја (т.е. струја на истекување) во електричен систем и прекинување на напојувањето. Широко се користи во различни електрични системи со низок напон за да се обезбеди сеопфатна заштита за електрична опрема и персонал.

 Тип на наизменична струја: Укажува дека овој RCD е погоден за наизменични системи (AC) системи. Наизменичната струја (AC) е вообичаен начин за пренесување на електрична енергија и се карактеризира со периодични промени во правецот на напон и струја во споредба со директната струја (DC). Затоа, при избор на RCD, соодветниот модел треба да се избере врз основа на видот на електричниот систем (AC или DC).

1. Обезбедете заштита од дефект на земјата/струја на истекување и функција на изолација

2. Висок струја со краток спој на тековната издржливост на капацитетот

3.Приментирана за терминал и пин/вилушка од типот на автобус

4. Опремени со терминали заштитени со прсти

6. независно од напојувањето и напонот на линијата и ослободено од надворешно мешање, флуктуација на напон. ---------- жица за поврзување со голема големина (кабел за поврзување од 35мм)
