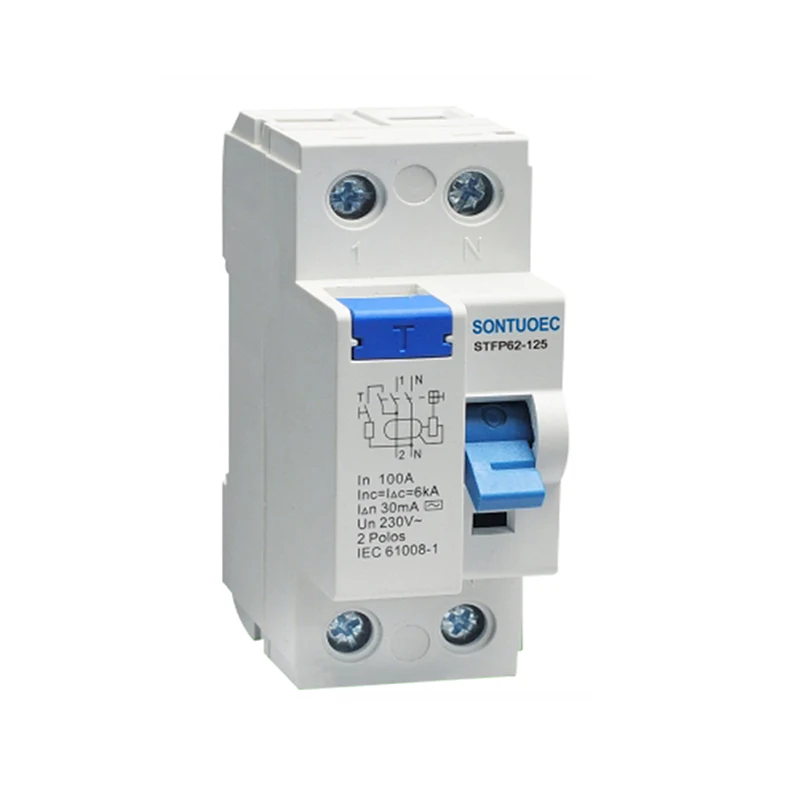

Електронски магнетски тип RCCB 125A/30MA

Електронски магнетски тип RCCB 125A/30MA е во состојба да открие преостанати струи во кола поради истекување, кратки кола или грешки во земјата и автоматски ги прекинува кола кога струјата го надминува претходно поставениот праг, со што се заштитува безбедноста на персоналот и опремата. Неговиот принцип на работа се заснова на принципот на електромагнетна индукција, кога преостанатата струја поминува низ трансформаторот, ќе се генерира соодветниот магнетски флукс, што пак го активира електронското коло за извршување на обработката на сигналот и на крајот го контролира дејството на механизмот за ослободување.

Модел:STFP360-125

Испрати барање

Опис на производот

Модел:	STFP360-125
Стандард:	IEC 61008-1
Преостанати карактеристики на тековните:	И, и
Пол бр.:	2p, 4p
Оценета струја:	16а, 25а, 32а, 40а, 63,80,100,125а
Оценет напон:	230/400V AC
Оценета фреквенција:	50/60Hz
Оценета преостаната оперативна струја IΔN:	10mA, 30MA, 100MA, 300MA, 500MA
Оценета преостаната струја што не е оперативна струја I ΔNO:	≤0.5iδn
Оценета условна струја со краток спој:	6000а
Оценет со условен преостанат краток спој Тековна iΔC:	6000а
Времетраење на тропање:	Моментално тропање ≤0.1sec
Преостаната тековна опсег на отпадоци:	0,5iδn ~ iδn
Електро-механичка издржливост:	4000 циклуси
Прицврстување на вртежниот момент:	2.0nm
Терминал за поврзување:	Завртки терминал на столб на столб со стегач
Инсталација:	35мм Дин железничка монтажа

Главни карактеристики

Висока чувствителност и брз одговор: Електромагнетните RCCB можат да откриваат мали преостанати струи, обично помалку од 30mA (точна вредност според спецификациите на производот) и брзо да го прекинат колото во рок од неколку милисекунди, ефикасно спречувајќи несреќи со електричен удар.

Електромагнетна заштита: Во споредба со чисто електронски RCCB, електромагнетни RCCB го комбинираат принципот на електромагнетна индукција, која има поголема сигурност и стабилност и може да работи нормално во различни груби околини.

Мултифункционалност: Некои електромагнетни RCCB исто така имаат преоптоварување, краток спој и други функции за заштита, кои можат сеопфатно да ја заштитат безбедноста на кола и опрема.

Лесно за инсталирање и одржување: Електромагнетните RCCB обично усвојуваат модуларен дизајн, компактна структура, лесен за инсталирање и лесен за извршување на рутинско одржување и инспекција.

Принцип на работа

Оперативниот принцип на електромагнетниот RCCB се заснова на законот на Кирхоф, во кој се вели дека влезната струја е секогаш еднаква на излезната струја (во идеален случај). Кога има истекување или грешка во земјата во колото, дел од струјата тече директно на Земјата, заобиколувајќи го товарот, создавајќи преостаната струја. Во овој момент, трансформаторот ја открива оваа неурамнотежена струја и генерира соодветен магнетски флукс. Откако магнетниот флукс ќе биде обработен со електронското коло, ќе го активира дејството на механизмот за соблекување, така што прекинувачот на колото брзо ќе го отсече колото.

Сценарија за апликации

Електромагнетните RCCB се широко користени во различни ситуации кога е потребна електрична заштита, вклучувајќи, но не ограничувајќи се на:

Станбени и комерцијални згради: Се користи за заштита на електрична опрема и лична безбедност, спречување на несреќи со електричен шок и електрични пожари.

Индустриски производствени линии: Се користи за заштита на електрична опрема, како што се мотори, трансформатори и друга електрична опрема од нормално работење, спречување на оштетување на опремата и прекин на прекин како резултат на истекување и преоптоварување.

Јавни објекти: како што се болници, училишта, библиотеки и други места, кои се користат за да се обезбеди безбедно работење на електрична опрема и безбедна употреба на електрична енергија од персоналот.
