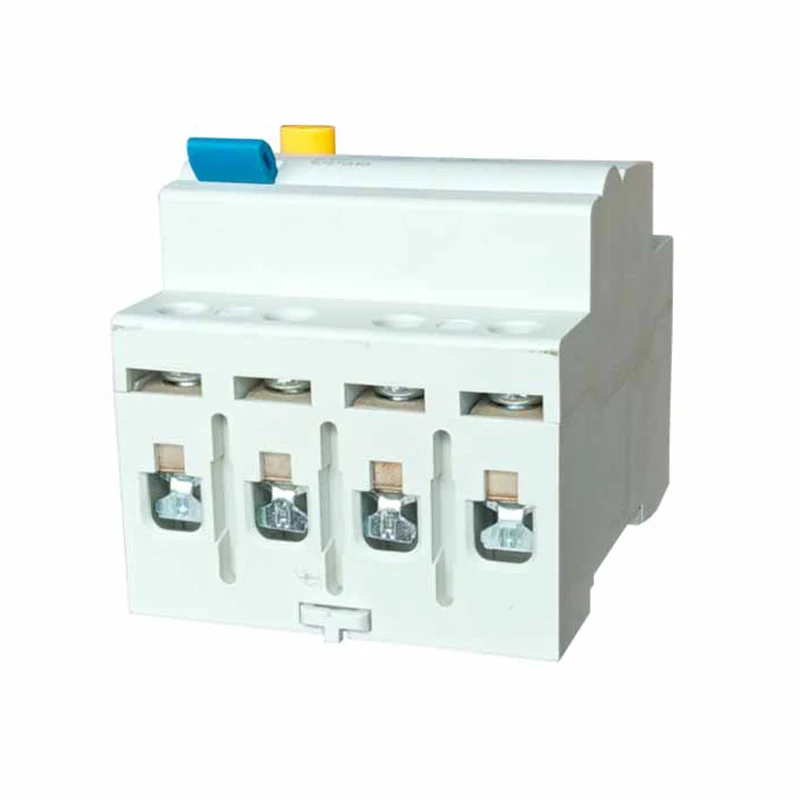

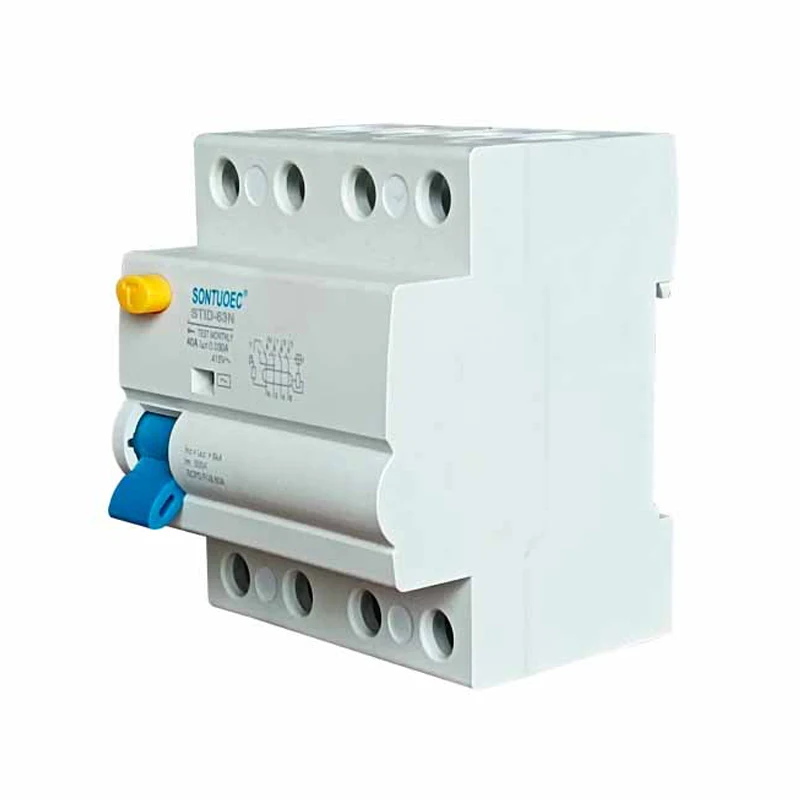

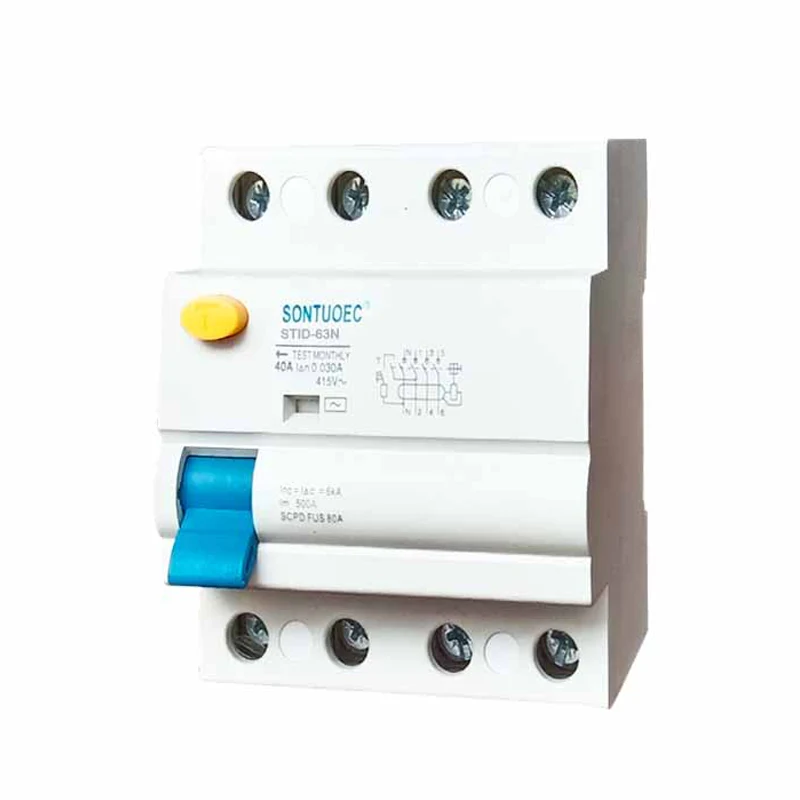

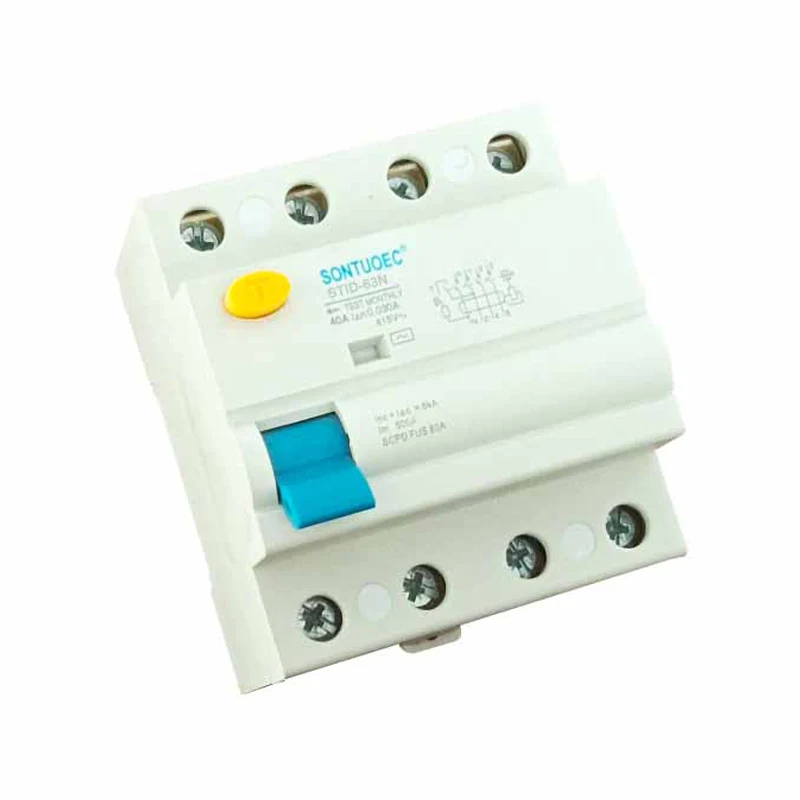

63A/100MA преостаната струја на струјно коло RCCB

63A/100MA Преостаната струја на струјно коло RCCB е струја во колото, освен нормалната оперативна струја, која може да се генерира поради оштетување на изолацијата на опремата, персоналот на електричен шок или грешките на земјата, итн. Главната функција на RCCB е брзо да се прекине колото кога преостаната струја е откриена како надминување на претходната вредност, со што се спречуваат електрични актуелни удари и електрични огнени производи.

Модел:STID-63N

Испрати барање

Опис на производот

Стандард:	IEC 61008-1
Модел:	Знак-63n
Преостанати карактеристики на тековните:	И, и

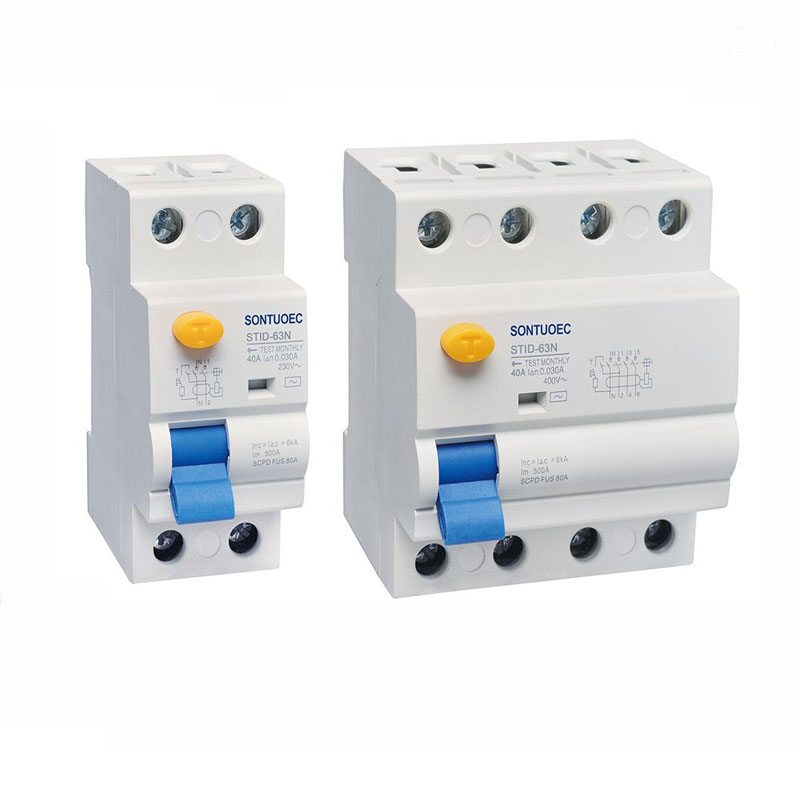

Пол бр.:	2p, 4p
Оценета струја:	16а, 25а, 32а, 40а, 63а;
Оценет напон:	230/400V AC
Оценета фреквенција:	50/60Hz
Оценета преостаната оперативна струја IΔN:	10mA, 30MA, 100MA, 300MA, 500MA
Оценета преостаната струја што не е оперативна струја I ΔNO:	≤0.5iδn
Оценета условна струја со краток спој:	6000а
Оценет со условен преостанат краток спој Тековна iΔC:	6000а
Времетраење на тропање:	Моментално тропање ≤0.1sec
Преостаната тековна опсег на отпадоци:	0,5iδn ~ iδn
Електро-механичка издржливост:	4000 циклуси
Прицврстување на вртежниот момент:	2.0nm
Терминал за поврзување:	Завртки терминал на столб на столб со стегач

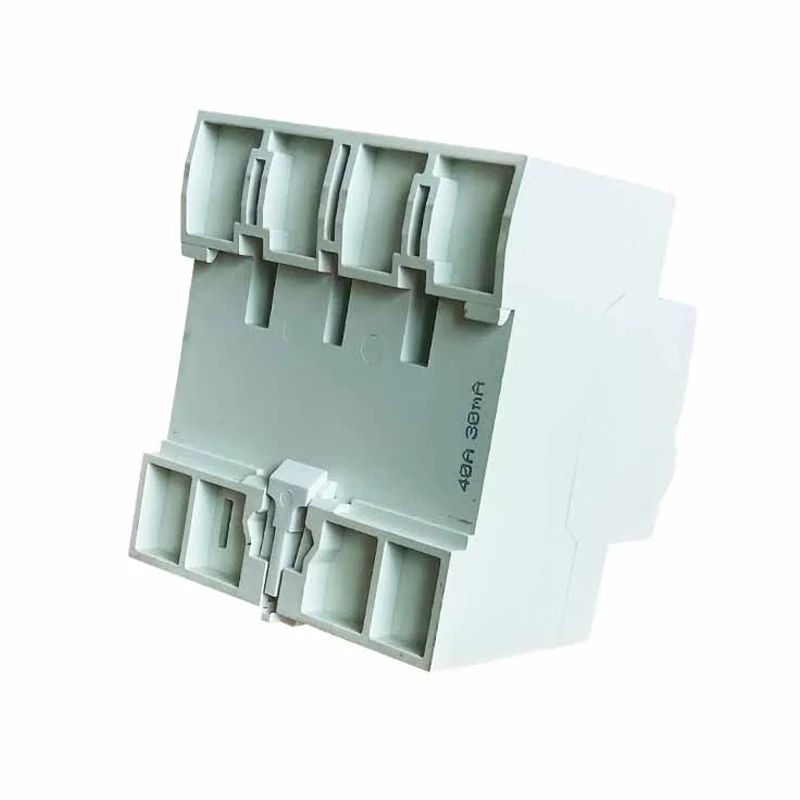

Инсталација:	35мм Дин железничка монтажа

Принцип на работа

Оперативниот принцип на RCCB се заснова на принципите на електромагнетна индукција и тековната рамнотежа. Кога преостанатата струја во колото поминува низ трансформаторот, трансформаторот генерира соодветен магнетски флукс. Овој магнетски флукс се претвора во електричен сигнал и се обработува со електронско коло. Кога преработениот електричен сигнал ќе достигне претходно поставен праг, RCCB го активира механизмот за ослободување за дејствување, предизвикувајќи прекинувачот на колото брзо да го отсече колото.

Главни карактеристики

Висока чувствителност: RCCB е способен да открие мали преостанати струи, обично помалку од 30mA (точната вредност зависи од спецификациите на производот), што помага да се прекинат кола во време пред да се појават несреќи со електрична енергија.

Брз одговор: RCCB може брзо да го прекине колото во рамките на неколку милисекунди по откривањето на преостанатата струја, што ефикасно спречува несреќи со електричен шок и ширење на електрични пожари.

Безбедно и сигурен: RCCB усвојува напредни електронски компоненти и механизам за исклучување со голема сигурност и стабилност. Во исто време, има и функции за заштита од преоптоварување и краток спој, кои можат целосно да ја заштитат безбедноста на кола и опрема.

Лесно за инсталирање и одржување: RCCB обично усвојува модуларен дизајн, компактна структура и лесен за инсталирање. Исто така, има лесен за инспект и ги заменува контактите за рутинско одржување и инспекција.

Сценарија за апликации

63A/100MA преостаната струја на струјно коло RCCB е широко користен во различни ситуации кога е потребна електрична заштита, вклучително и не ограничено на:

Станбени и комерцијални згради: За заштита на електрична опрема и лична безбедност од несреќи со електричен шок и електрични пожари. Во домовите, RCCBs обично се инсталираат во кутиите за дистрибуција како главна или гранка за заштита на домашните кола.

Индустриска линија за производство: Се користи за заштита на нормалното работење на електрична опрема, како што се мотори, трансформатори, итн., И спречување на оштетување на опремата и исклучување предизвикано од истекување и преоптоварување. Во индустриското поле, RCCBs обично се инсталираат на крајот на електричната енергија на електричната опрема како уред за заштита на опремата.

Јавни објекти: како што се болници, училишта, библиотеки и други места, RCCB се користат за да се обезбеди безбедно работење на електрична опрема и безбедна употреба на електрична енергија од персоналот. Овие места обично имаат поголеми барања за електрична безбедност, така што RCCBs се пошироко користени.
