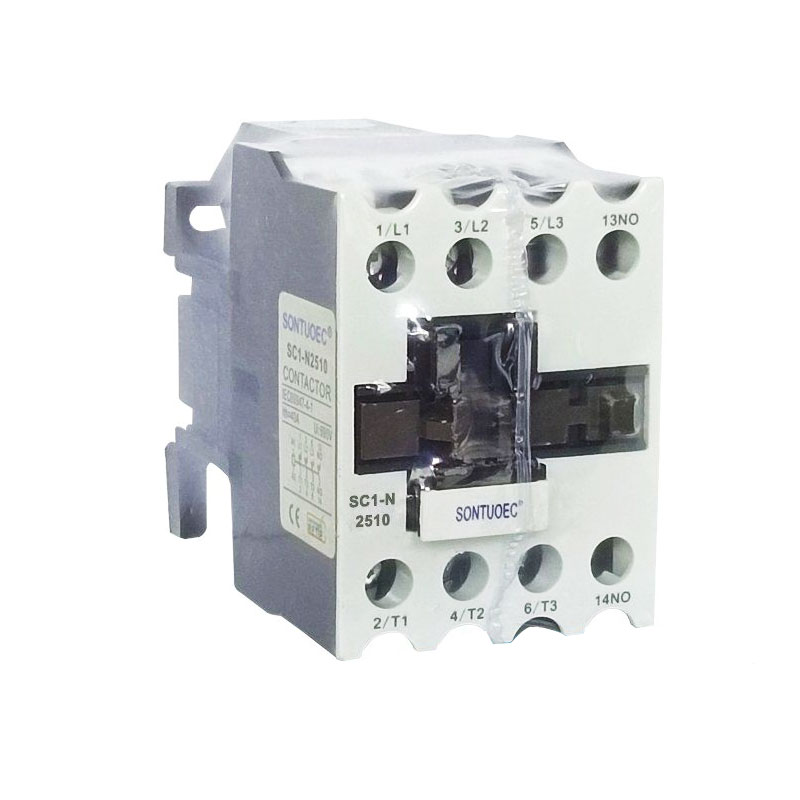

Контактор за наизменична струја со 3 пол

3-полен AC контактор е AC контактор со три независни контакти (или столбови), од кои секој контролира една фаза од трифазен електроенергетски систем. Неговата главна функција е далечински да го контролира стартувањето, запирањето и враќањето назад на трифазните мотори или други трифазни оптоварувања. Со контролирање на вклучувањето и исклучувањето на овие три контакти, може да го реализира поврзувањето и исклучувањето на трифазното коло, со што се контролира работниот статус на електричното оптоварување.

Испрати барање

Опис на производот

Модел	Капацитет на 2-фазен вртелец-								Номинална струја за греење 1-ти (А)
	Номинална моќност (KW)				Номинална работна струја (A)
	220V-240V	380-440v	550 V	660 V	220-240 V	380V-440V	550 V	660 V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Структура и принцип на работа

Структура:

Електромагнетен систем: вклучува компоненти како што се намотки, јадра итн., кои се користат за генерирање на магнетен флукс за придвижување на отворањето и затворањето на системот за контакт.

Систем за контакт: вклучувајќи главен контакт и помошен контакт. Главниот контакт се користи за пренос на висока струја, а помошниот контакт се користи за реализација на преносот и повратните информации на контролните сигнали.

Уред за гаснење лак: Се користи за гаснење на лакот што се создава кога контактот е исклучен за да се заштити контактот од оштетување.

Школка: се користи за заштита на внатрешните компоненти од надворешното опкружување.

Работен принцип:

Кога серпентина е под напон, железното јадро генерира магнетизам и го привлекува контактниот систем да се затвори, со што трифазното коло е отворено.

Кога серпентина е исклучена, железното јадро го губи својот магнетизам и контактниот систем се одвојува под дејство на пружината за да се исклучи трифазното коло.

Трето, апликацијата и изборот

Апликации:

3 Пол AC Контактор е широко користен во индустриската автоматизација, електроенергетскиот систем и градежната автоматизација.

Може да се користи за контрола на операции како што се палење, запирање и враќање наназад на трифазни мотори.

Може да се користи и за далечинско управување и заштита на електроенергетскиот систем.

Избор:

При изборот на 3-полен AC Контактор, треба да се земат предвид факторите како што се номиналниот напон, номиналната струја и типот на оптоварување на електроенергетскиот систем.

Тековниот рејтинг треба да биде поголем или еднаков на максималната работна струја на товарот.

Номинацијата на напонот треба да се прилагоди на напонското ниво на електроенергетскиот систем.
