AC магнетски контакт

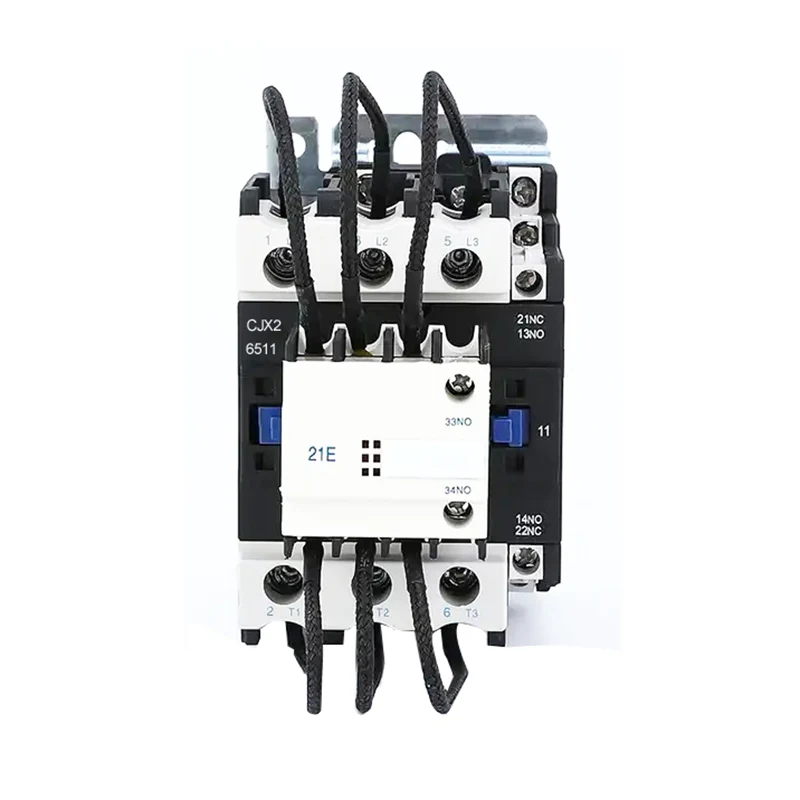

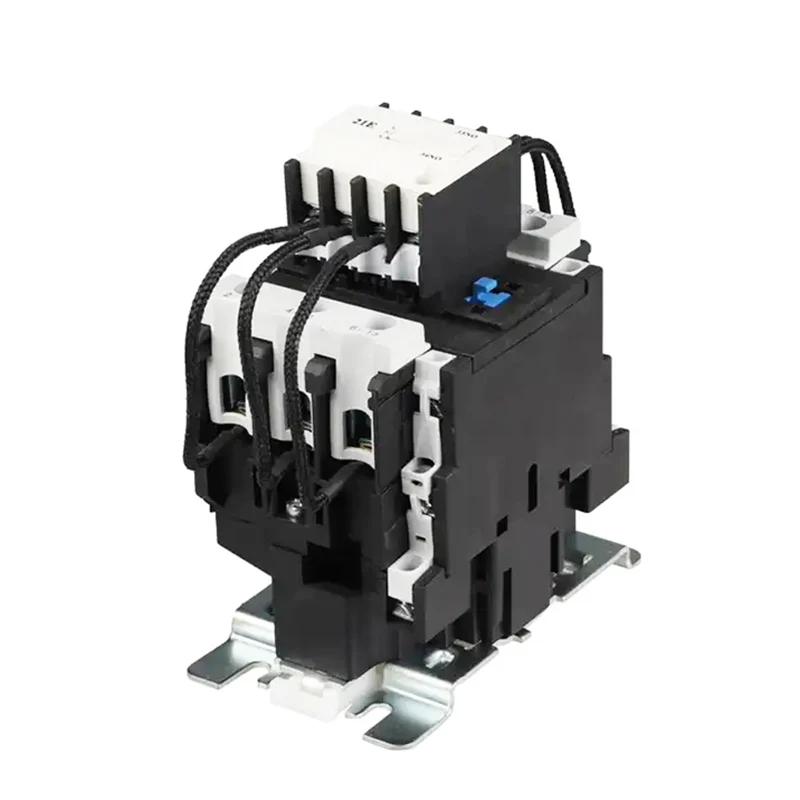

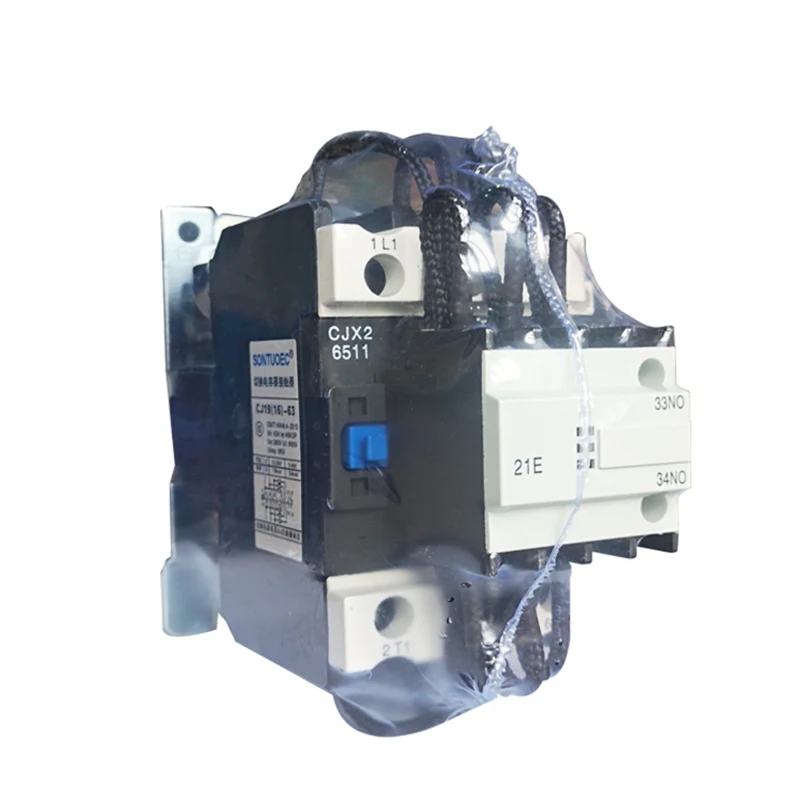

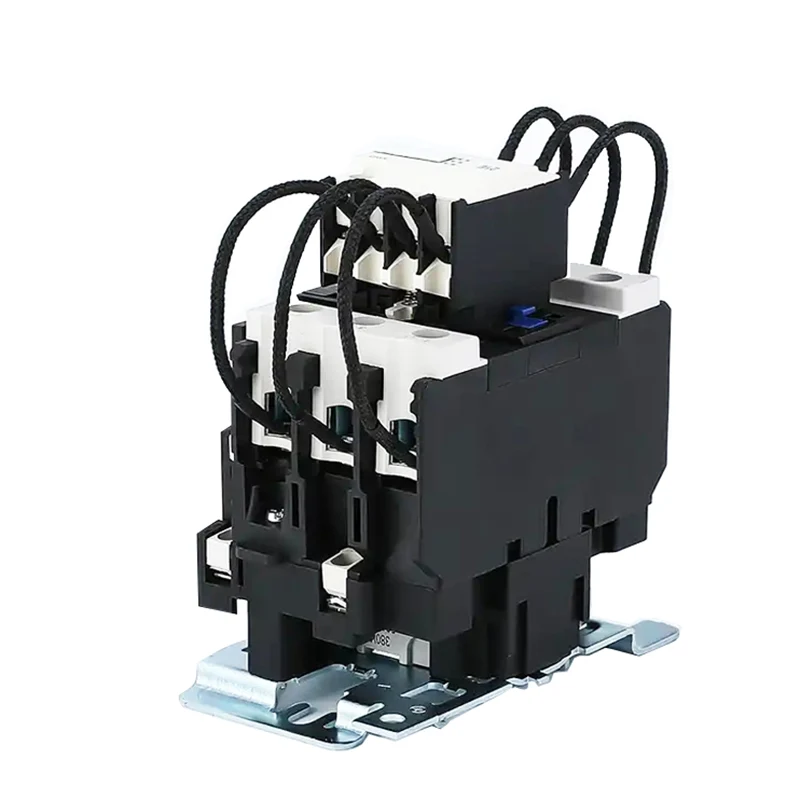

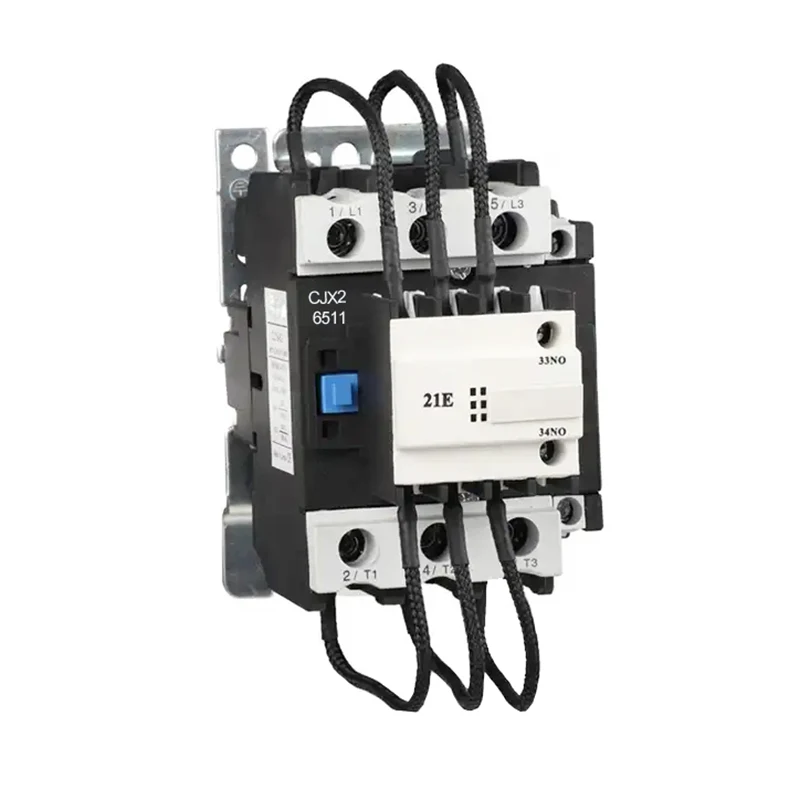

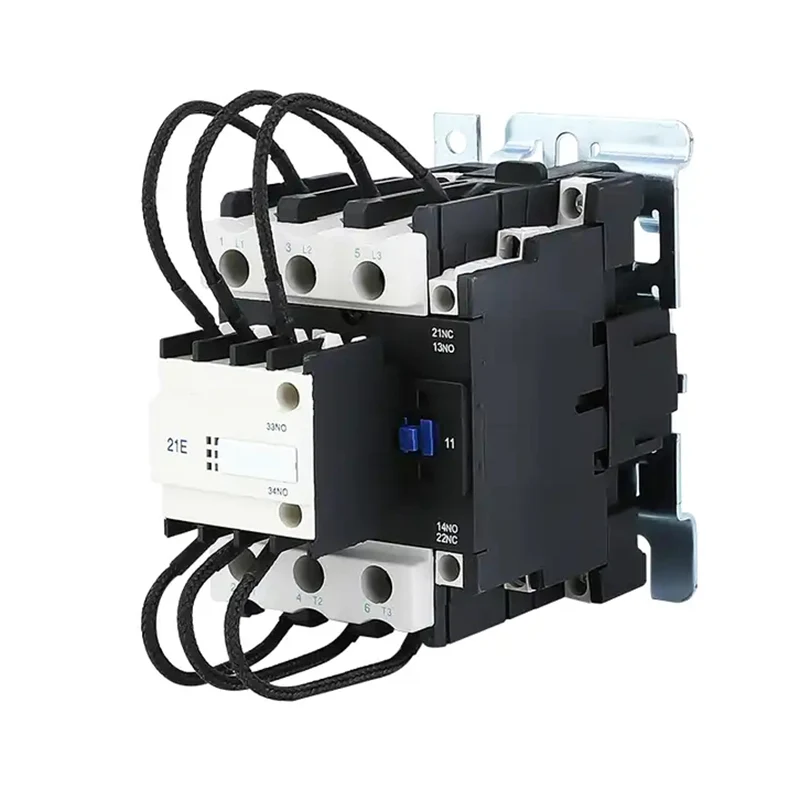

Контакторот на кондензаторот за преклопување SCJ19 се користи во електрична мрежа на AC 50Hz или 60Hz, до 380V, за работа или вклучување на контролниот уред за кондензатор на LV во LV реактивно коло. Со уредот за антивизор, може да го намали влијанието на затворањето и да спречи преоптоварување како кршење.

Принцип на работа

Оперативниот принцип на AC магнетниот контактор се заснова на електромагнетна индукција и магнетна сила. Кога серпентина е енергизирана, магнетното поле генерирано го привлекува железото јадро и ги затвора контактите, со што се отвора колото. Кога серпентина е де-енергизирана, магнетното поле исчезнува, железното јадро се ресетира под дејството на пролетта, контактот е скршен и колото е исклучено. На овој начин, магнетниот контакт со AC ја реализира контролата на колото на наизменична струја.

Структура и композиција

AC магнетниот контактор е главно составен од следниве делови:

Електромагнетски систем: Вклучува компоненти како калем, јадро и арматура, кои се клучните делови за генерирање на магнетно поле и магнетно дејство.

Систем за контакт: Вклучува главен контакт и помошен контакт, кои се користат за вклучување и исклучување на колото. Главните контакти обично се користат за носење поголеми струи, додека помошните контакти се користат за реализирање на различни контролни функции.

Уред за гаснење на лакот: Се користи за гаснење на лакот кога контактот е исклучен, спречувајќи го лакот да го оштети контакт.

Други компоненти: како што се извори, држачи, куќишта, итн., Се користат за да се поправат и поддржат компонентите за да се обезбеди нормална работа на контактор.

Карактеристики на структурата

1. Контакторот се собра со тековна ограничена отпорност, способен да го ограничи пренасочувањето во рамките на дозволената вредност.

.

3.Вирање на терминалниот блок заштитени со покритие, безбеден и сигурен.

4.Тоа може да се монтира со завртки, или на стандардна железница 35/75мм.

Услови за работа и инсталација

(1) Температура на околината: -5 ℃- +40 ℃, просечната температура не треба да биде над +35 ℃ за 24 часа.

(2) Атмосферски услови: Атмосфера на амбиентална влажност под 50% кога +40 ℃. Влагата на околината може да биде поголема во пониската температура. Во највлажната месечна просечна најниска температура + 25 ℃ за просек со максимална релативна влажност е 90%, а со оглед на промената на температурата и се случува затоа што производот на површината на гелот.

(3) надморска височина не поголема од 2000м кога инсталацијата.

(4) Класа на загадување: 3 класа

(5) Класа за инсталација: iii

(6) Состојба на инсталацијата: Површината за монтирање и наклонот на вертикалната рамнина не е повеќе од 5 °, и нема значително влијание и вибрации, тресење на местото.

Главни карактеристики

Сигурно работење: AC магнетниот контактор е направен од високо квалитетни материјали и напреден процес на производство, кој има голема сигурност и стабилност.

Долг сервисен живот: Системот за контакт е изработен од материјали отпорни на абење, кои можат да издржат големи струја и напонски шокови, продолжување на животниот век на услугата.

Лесно за одржување: Структурата е разумно дизајнирана, лесна за расклопување и поправка, намалувајќи ги трошоците за одржување.

Различни спецификации: Со цел да се задоволат потребите на различни корисници, AC магнетниот контактор има различни спецификации и модели за избор, вклучително и различни нивоа на струја, нивоа на напон и помошни конфигурации за контакт.
