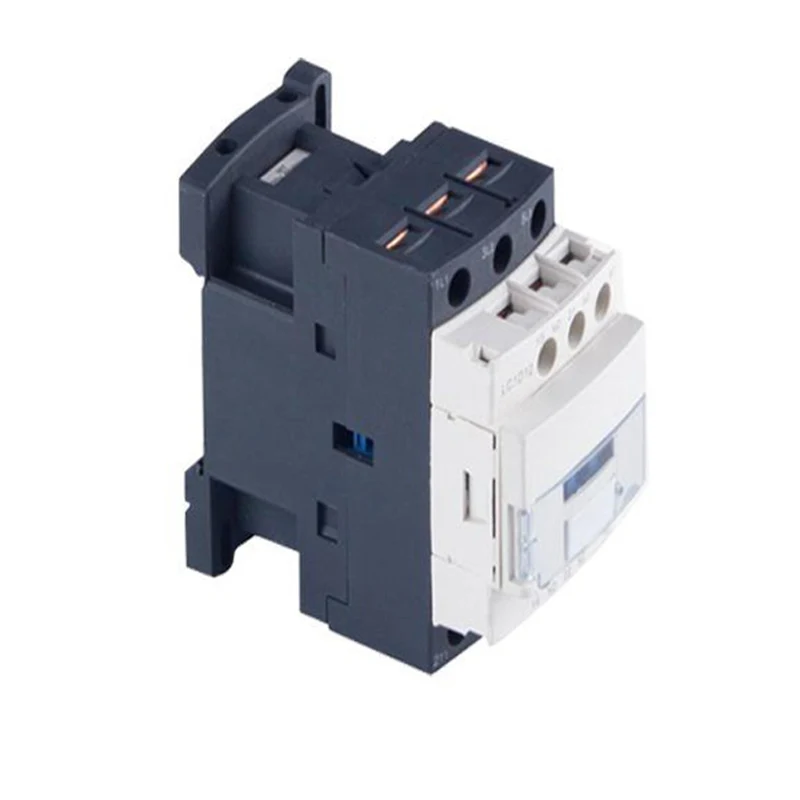

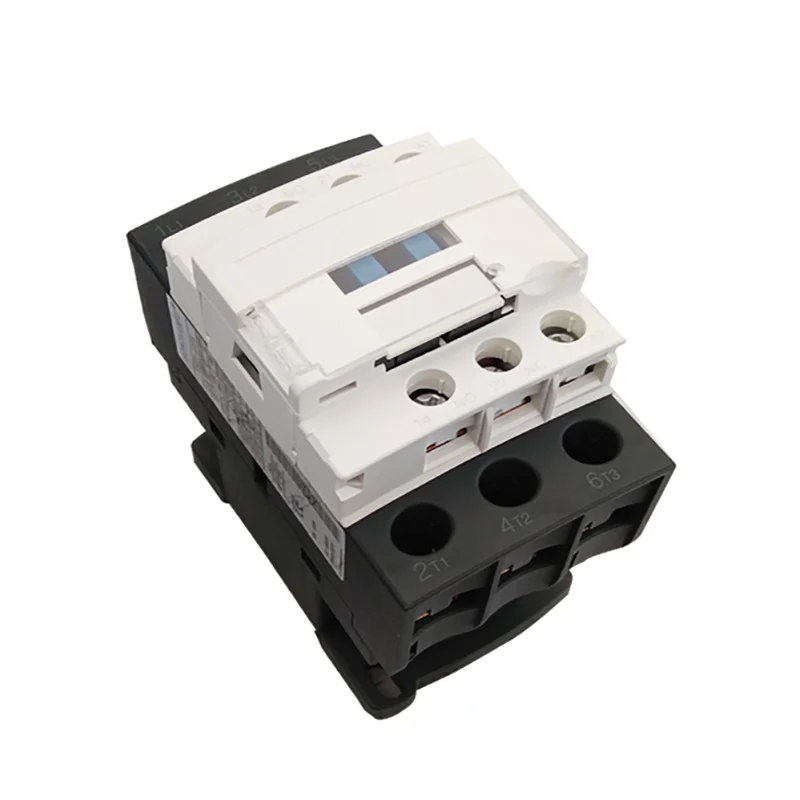

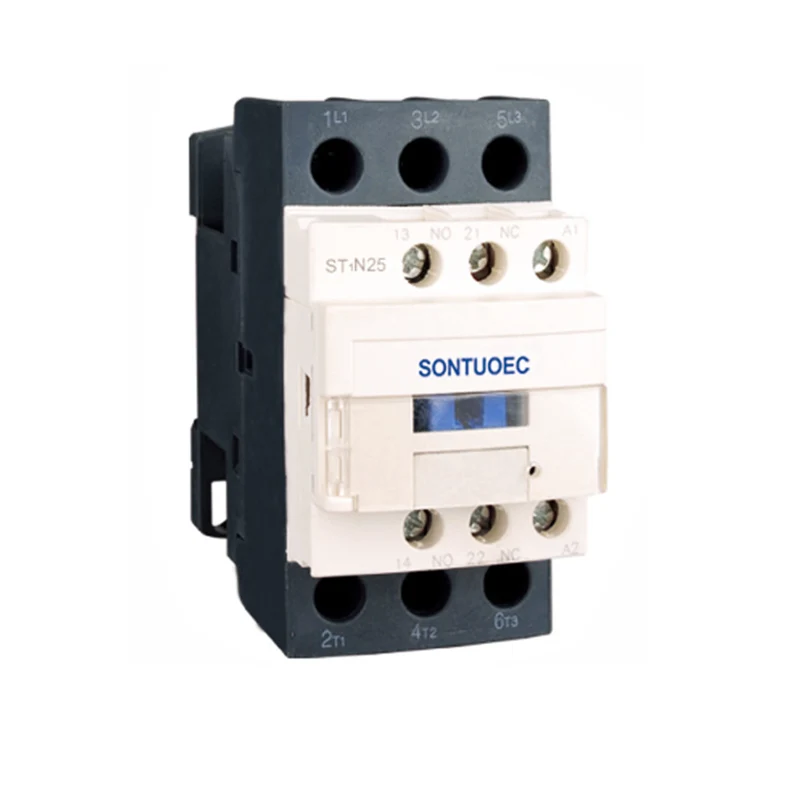

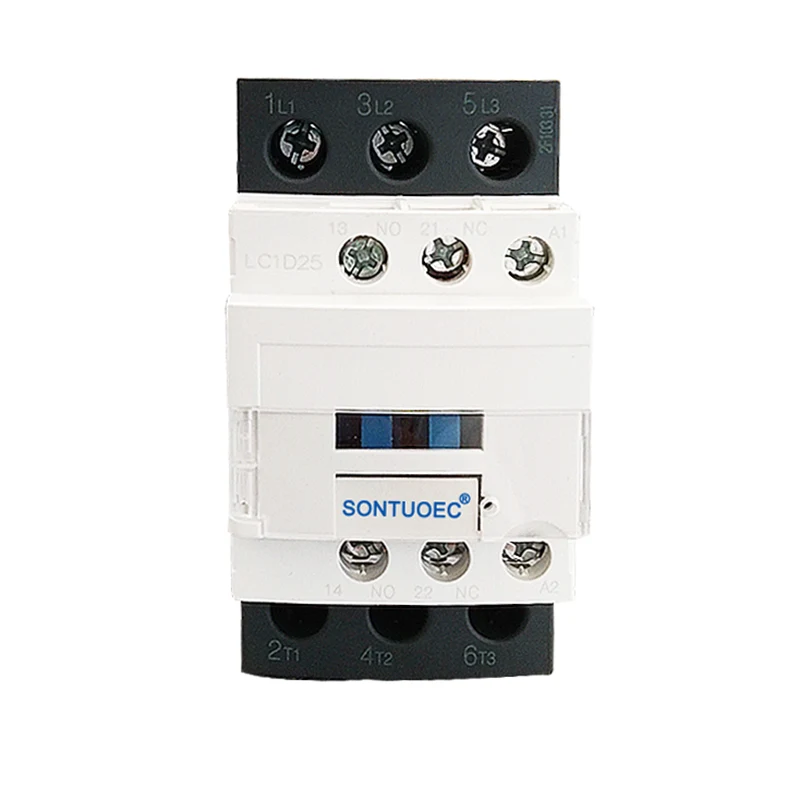

CJX2 3P 25A AC контактор

CJX2 3P 25A AC контактор е погоден за поврзување и кршење на кола на долги растојанија, како и за чести почеток и контрола на мотори на AC. Покрај тоа, може да се користи со соодветни термички релеи за да се формираат електромагнетни почетници за да се заштитат кола каде може да се појават оперативни преоптоварувања.

Модел:ST1N

Испрати барање

Опис на производот

Тип		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Оценето работно струја (А)	AC3	9	12	18	25	32	40	50	65	80	95
Оценето работно струја (А)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Оценки за стандардна моќност на 3-фаза мотори 50/60Hz инкатегорија AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Оценета струја на топлина (А)		20	20	32	40	50	60	80	80	125	125
Електричен живот	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Електричен живот	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механички живот (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Број на контакти	3П+бр					3p+nc+бр
Број на контакти	3p+nc					3p+nc+бр

Структурни карактеристики

Заштитен дизајн: CJX2 3P 25A AC контактор усвојува заштитна структура, која се карактеризира со мал волумен, мала тежина, мала потрошувачка на енергија и долг живот.

Структура на дејствување со директно дејство: Неговата акција структура е директно дејство и контактите се двојно прекинување, што ја подобрува сигурноста и безбедноста на контакт.

Помошна група за контакт со блок-тип: Помошна група за контакт, глава за одложување на воздухот, механизам за механизам за меѓусебно блокирање и други компоненти може да се додадат според потребите на корисникот за да формираат контакт со време одложувач, реверзибилен контакт, стартер на Starвезда-Делта и други производи што произлегуваат од сериите.

Технички параметри

Главните технички параметри на CJX2 (ST1N) серија AC контактор вклучуваат:

Номинален напон: вклучително и 36V, 110V, 127V, 220V, 380V и други нивоа за да се задоволат потребите на различни системи на електрична енергија.

Оценета струја: Според различни модели, номиналната струја се движи од 9A до 95A.

Напон на калем: напон на калем на наизменична струја вклучува 24V, 36V, 48V, 110V, 220V, 380V, итн. DC Coil Напон вклучува 12V, 24V, 48V, 110V, 220V, итн.

Механички и електричен живот: Механичкиот живот може да зависи од милиони пати, а електричниот живот е исто така релативно висок, што обезбедува долгорочно стабилно работење на контактор.

Инсталација и одржување

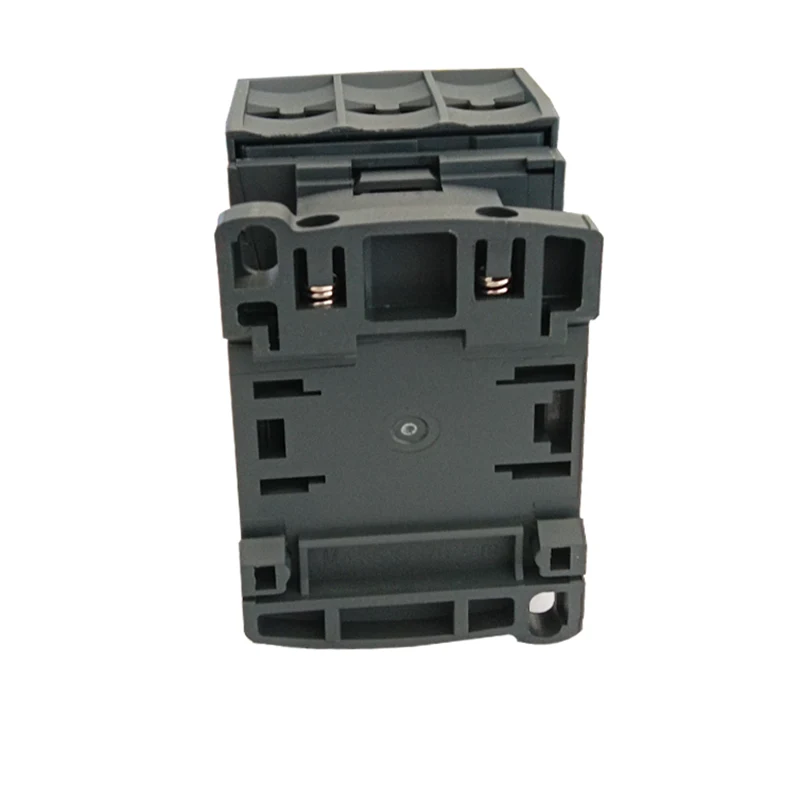

Инсталација: Контакторите за наизменична струја CJX2 можат да бидат монтирани со две завртки или 35мм (или 75мм) Водач, што е погодно и брзо. Релевантните технички податоци треба да се проверат пред инсталацијата за да се обезбеди усогласеност со условите за инсталација.

Одржување: Сите делови од производот треба да се проверуваат редовно за време на употребата, барајќи подвижните делови да не се заглавени, а сврзувачките елементи не се лабави. Ако има оштетување, треба да се замени навреме за да се обезбеди нормална работа на контакт.
