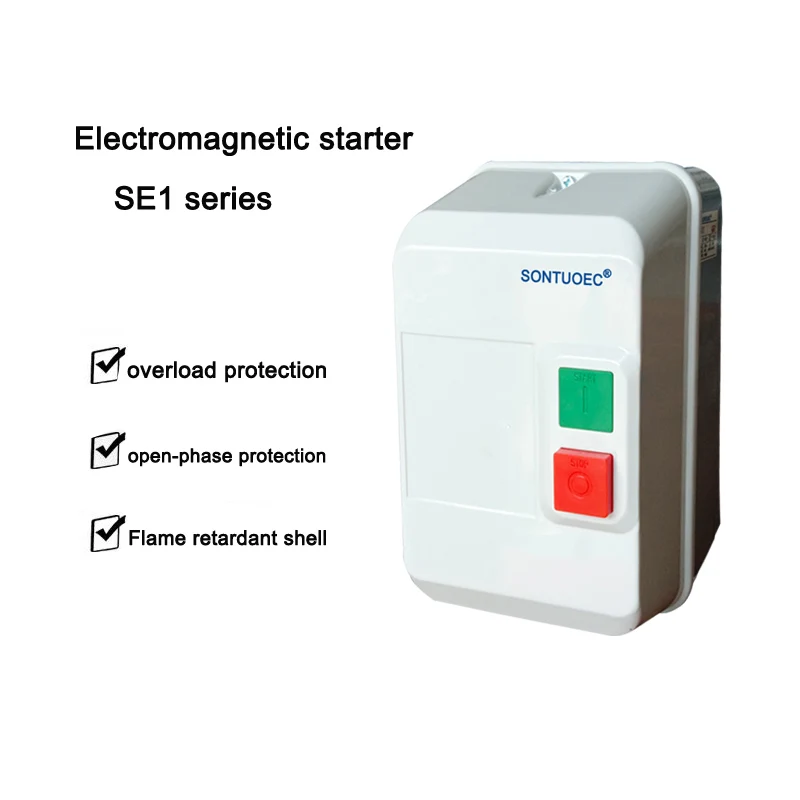

Магнетски стартер (ДОЛ)

Магнетниот стартер (ДОЛ) Моторот, т.е., магнетниот прекинувач се користи за контрола на почетокот и запирањето на моторот (или моторите). Магнетните прекинувачи играат клучна улога овде со контролирање на вклучувањето на колото според промените во надворешното магнетно поле, со што се реализира контролата на моторот.

Испрати барање

Опис на производот

Спецификации

Режим на производи бр. И специфичен атиол	SLE1-09 и 12	Двојно во сулиран, заштитено TOLP429 (3) или, F659 (4)

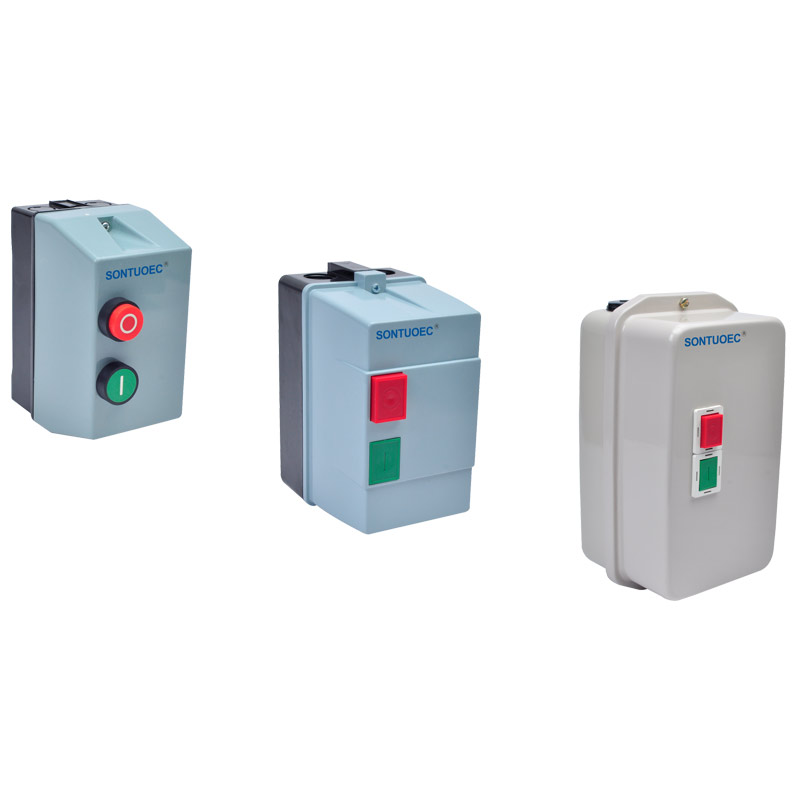

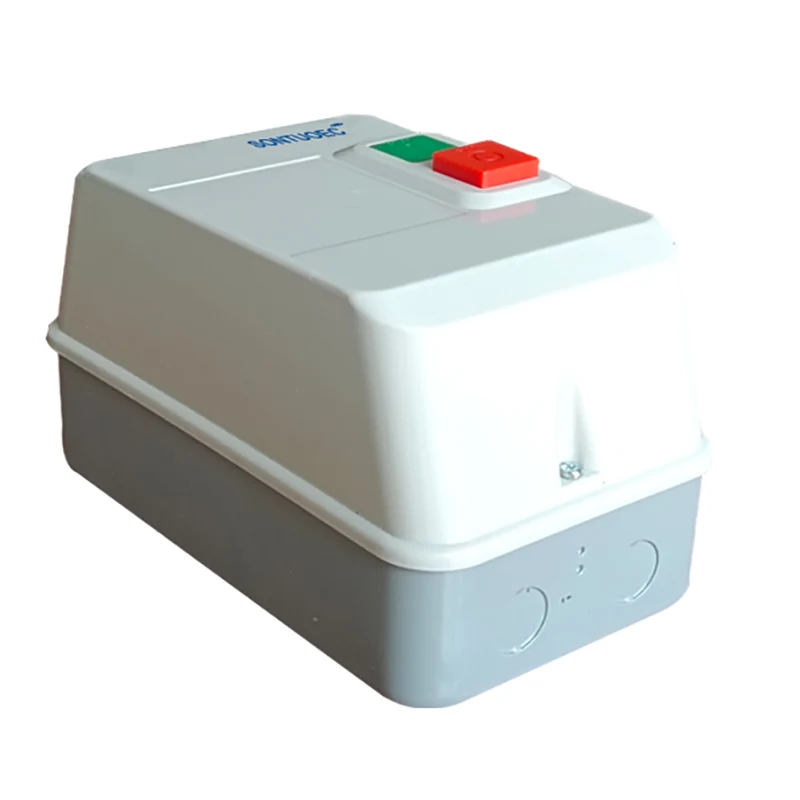

Куќиште	SLE1-18 и 25	Двојно во сулиран, заштитено TOLP427 (3) или, F5577 (4)
	SLE1-32 и 95	Матал, LP65 до 559

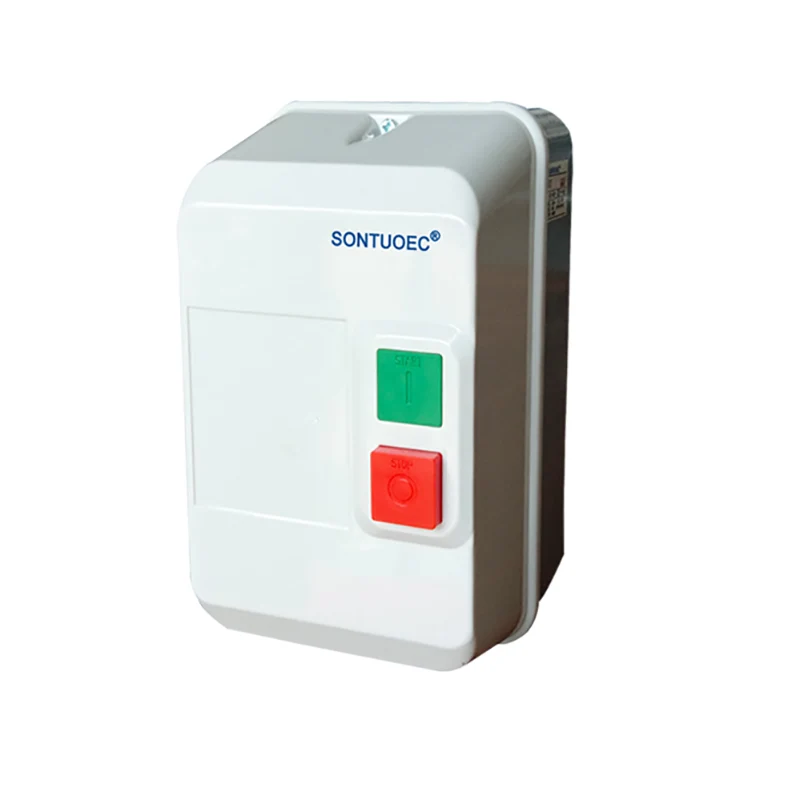

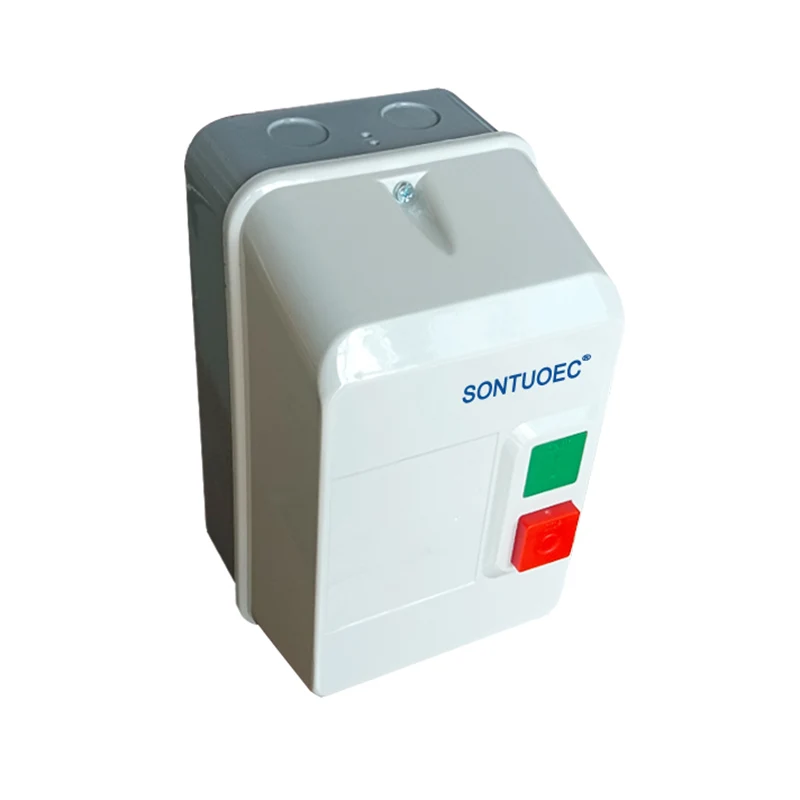

Контрола (2 копчиња за притисок капакот на куќиштето)	SLE1-32 и 95	1 зелено копче за почеток ‘1’, 1 -та стоп/teset buttion „О“
Врски	SLE1-32 и 95	Електрични врски за електрична енергија и контрола

Главни технички параметри:

Тип		Sle1-9	Sle1-12	SLE1-18	SLE1-25	Sle1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) RETED моќност (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5,5/7,5	7,5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) RETED моќност (AC-3) IEC60947-4	380V	4/5.5	5,5/7,5	7,5/10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
Задржана струја (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Задржана струја (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Запишана струја за греење (а)			25	32	40	50	60	80		125
Задржан инталиран Волџ (V) 660
Ауксичен контакт AC-15	Контакт	стандард	1но				1NO+1NC
	Затегната струја (А)	220V	1.6
	Затегната струја (А)	380V	0.95
Термички релеи на Cutabie		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)

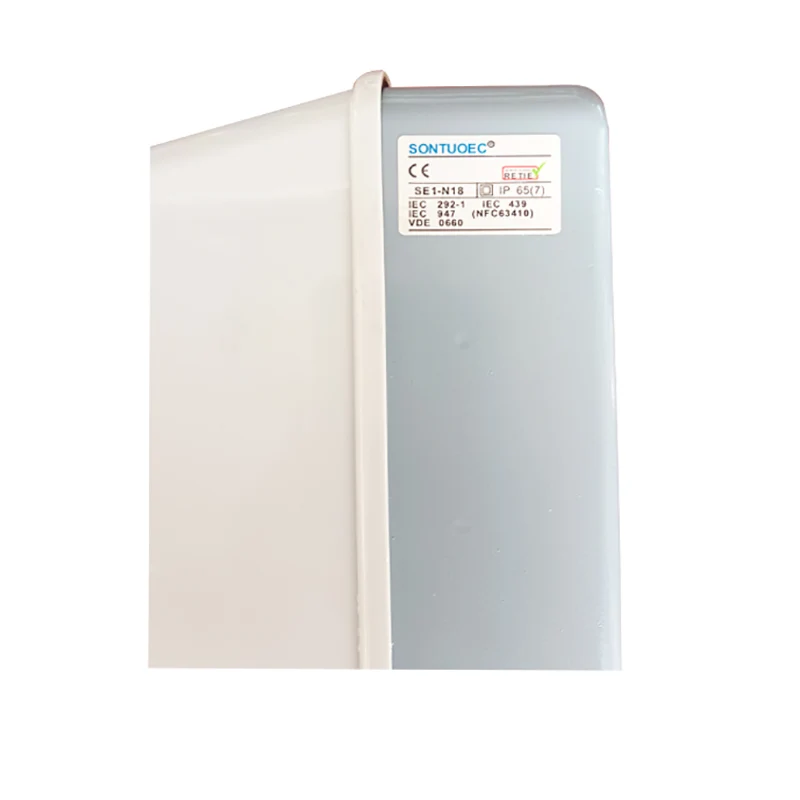

Оценка на куќиштето		LP65

Принцип на работа

Принципот на работа на моторот за стартување на магнетски прекинувач главно се заснова на влијанието на магнетното поле и работниот принцип на моторот DC. Кога надворешното магнетно поле се приближува до магнетски прекинувач, тоа предизвикува елемент на магнетско сензори (на пр., Рид) во внатрешноста на прекинувачот, предизвикувајќи да ги затвори или да ги прекине контактите, со што се контролира отворањето и затворањето на колото. Откако ќе се затвори колото, струјата тече низ моторот, предизвикувајќи да започне да се врти. DC Motors, од друга страна, работат на принципот дека енергичен проводник се движи во магнетно поле со дејство на електромагнетна сила.

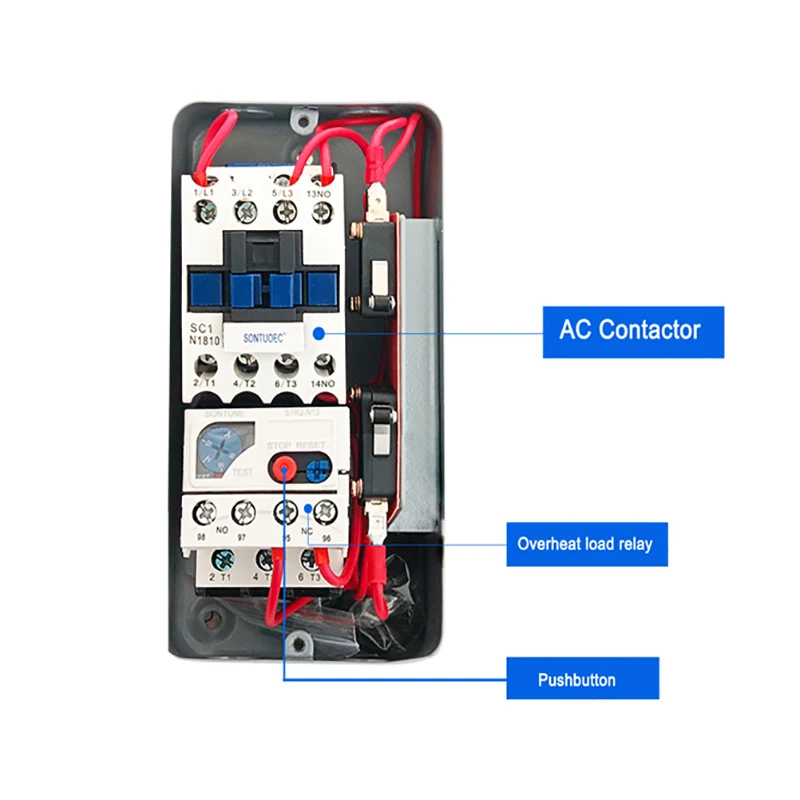

Главни компоненти

Магнетски прекинувач: Обично се состои од елемент на магнетски сензори и уред за активирање, што се користи за откривање на надворешни магнетни полиња и контрола на вклучувањето/исклучувањето на колото.

Електричен мотор: Уред што ја претвора електричната енергија во механичка енергија и вози разни уреди преку ротација.

Контролно коло: Се користи за примање надворешни сигнали и контрола на работниот статус на магнетниот прекинувач и моторот според сигналите.
