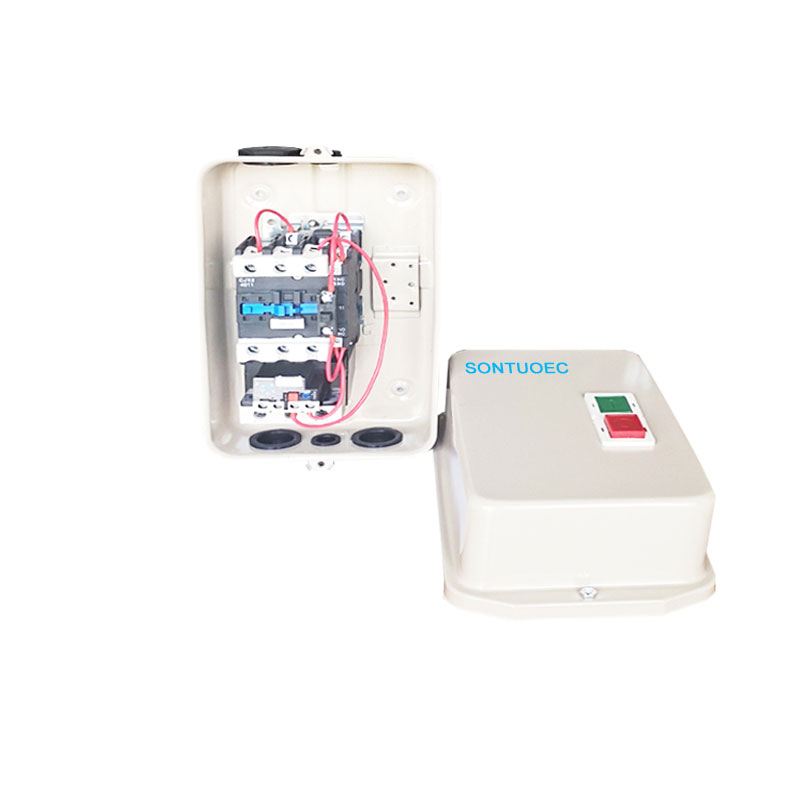

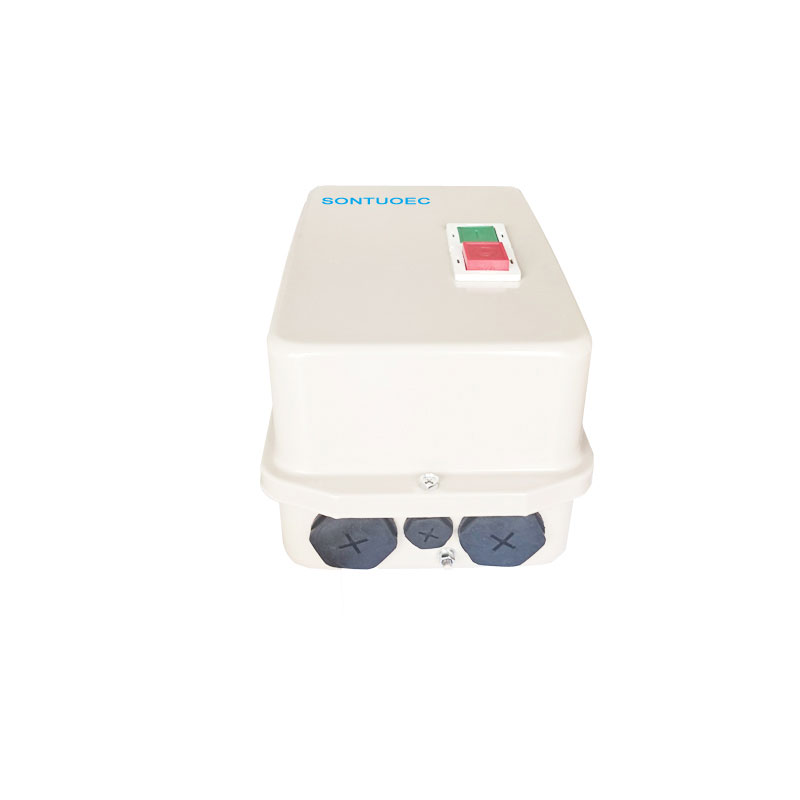

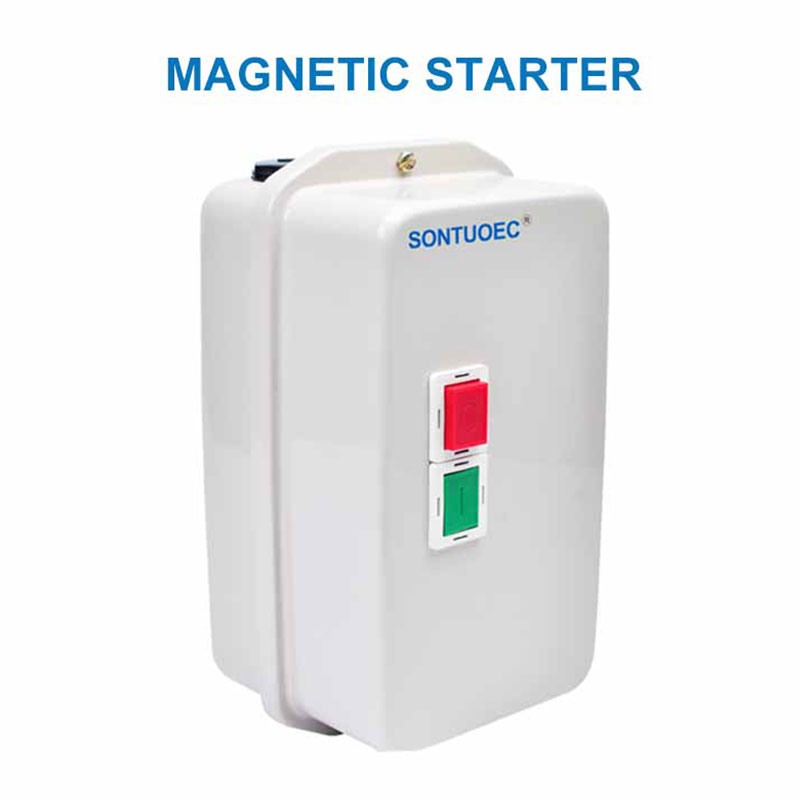

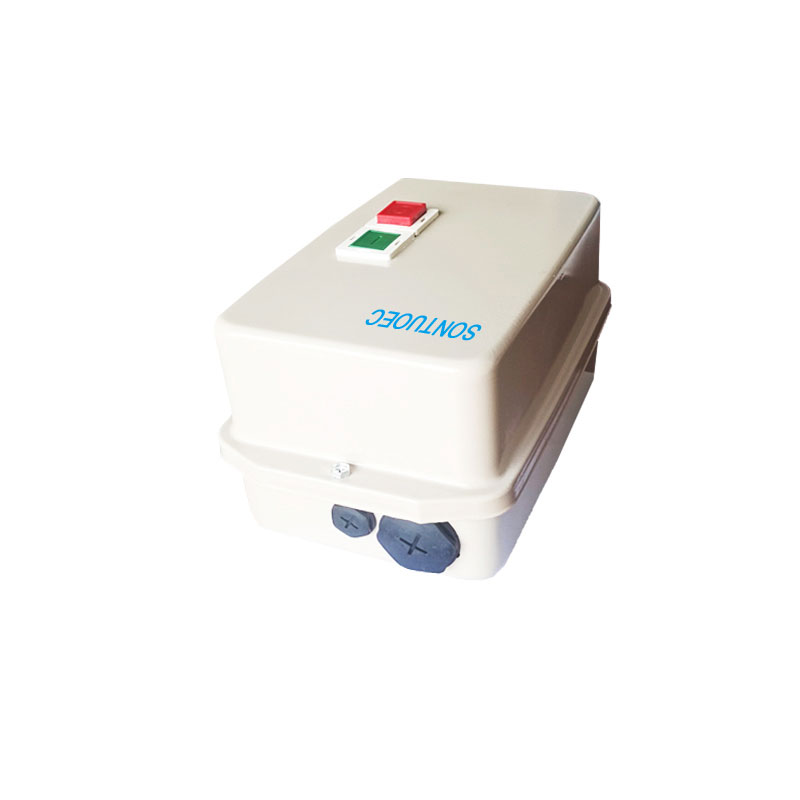

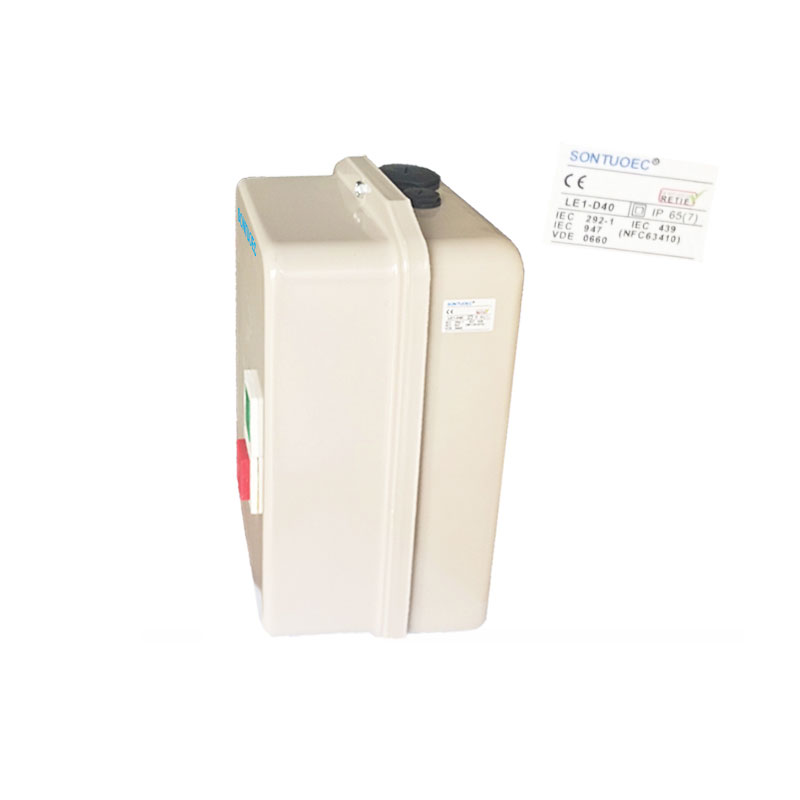

Sle1-D серија магнетски стартер

SLE1-D магнетниот стартер е електричен контролен уред кој работи со почеток и запирање на електричен мотор со електромагнетна сила. Обично содржи електромагнетна калем која, кога се напојува, произведува магнетно поле што привлекува движење на железо јадро, кое го придвижува затворањето или кршењето на контакти за да се постигне контрола на моторот.

Модел:SLE1-D

Испрати барање

Опис на производот

Спецификации

Режим на производи бр. И специфичен атиол	SLE1-09 и 12	Двојно во сулиран, заштитено TOLP429 (3) или, F659 (4)
Куќиште	SLE1-18 и 25	Двојно во сулиран, заштитен TOLP427 (3) или, F5577 (4)
	SLE1-32 и 95	Матал, LP65 до 559
Контрола (2 копчиња за притискање се зачудуваат капакот на куќиштето)	SLE1-32 и 95	1 Зелено копче за почеток ‘1’, 1 -та стоп/teset bettion „О“
Врски	SLE1-32 и 95	Електрични врски за електрична енергија и контрола

Главни технички параметри:

Тип		Sle1-9	Sle1-12	SLE1-18	SLE1-25	Sle1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) RETED моќност (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5,5/7,5	7,5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) RETED моќност (AC-3) IEC60947-4	380V	4/5.5	5,5/7,5	7,5/10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
Затегната струја (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Затегната струја (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Запишана струја за греење (а)			25	32	40	50	60	80		125
Задржан интален волумен (V) 660
Ауксичен контакт AC-15	Контакт	стандард	1но				1NO+1NC
	Затегната струја (А)	220V	1.6
	Затегната струја (А)	380V	0.95
Термички релеи на Cutabie		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Оценка на куќиштето		LP65

Принцип на работа

Работниот принцип на магнетниот стартер SLE1-D се заснова на интеракцијата на електромагнетната индукција и електромагнетната сила. Кога контролното напојување е енергично, електромагнетниот калем генерира магнетно поле, кое го привлекува железото јадро да се движи и ги затвора контактите, а моторот се снабдува со моќност и започнува да работи. Кога контролното напојување е де-енергично, магнетното поле исчезнува, железото јадро се ресетира под дејството на пролетта, контактите се скршени и моторот престанува да работи.

Видови и карактеристики

Постојат различни типови на магнетски почетници SLE1-D, како што се директни он-лајн (DOL) SLE1-D магнетски почетници, стартери на Star-Delta (Star-Delta), почетници на Autotransformer и така натаму. Различни видови на SLE1-D магнетски стартери имаат различни карактеристики и обем на примена.

1. Директен он-лајн (DOL) SLE1-D Магнетски стартер:

Едноставна структура, ниска цена.

Погодно за започнување и запирање на контролата на малите моторни мотори.

2.star-delta (Star-delta) стартер:

Со промена на жици на моторот, ја реализира целта на намалување на напонот и струјата за време на почетокот.

Погодно за контрола на почетна контрола на моторот со средна моќност.

3.AutotRansFormer Starter:

Користете Autotransformer за да ги намали напонот и струјата при стартување на мотор.

Применливо за почетна контрола на моторите со голема моќност.

SLE1-D Series Magnetic Starter

Сценарија за апликации

SLE1-D магнетните стартери се користат во разни индустриски и комерцијални апликации, како што се производство, градежништво, земјоделство и транспорт. Тие се користат за контрола на разни видови мотори како што се трифазни асинхрони мотори, DC мотори, итн. За автоматско производство и далечински управувач на опрема.
