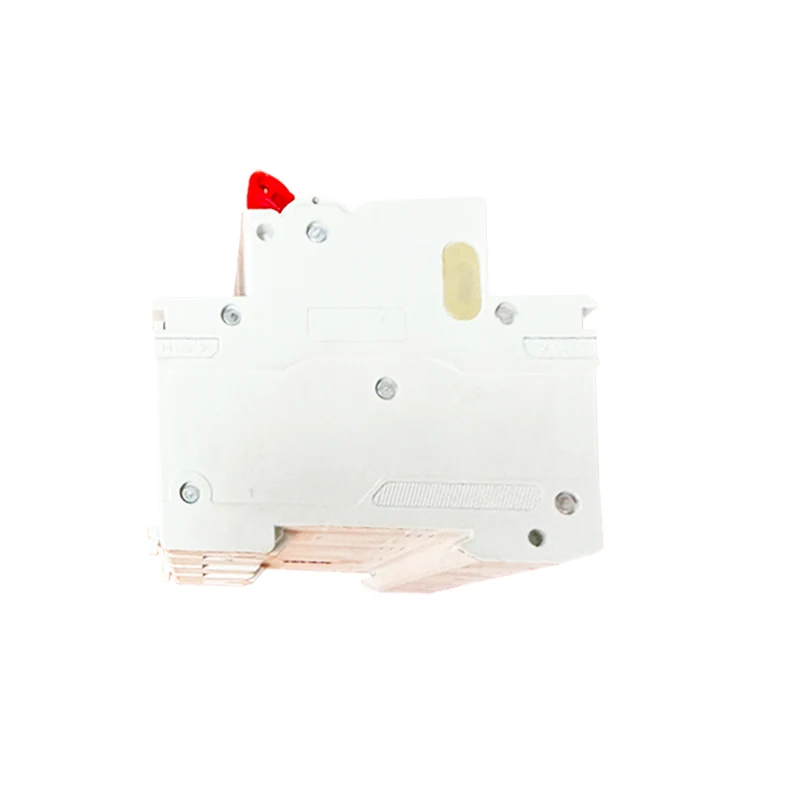

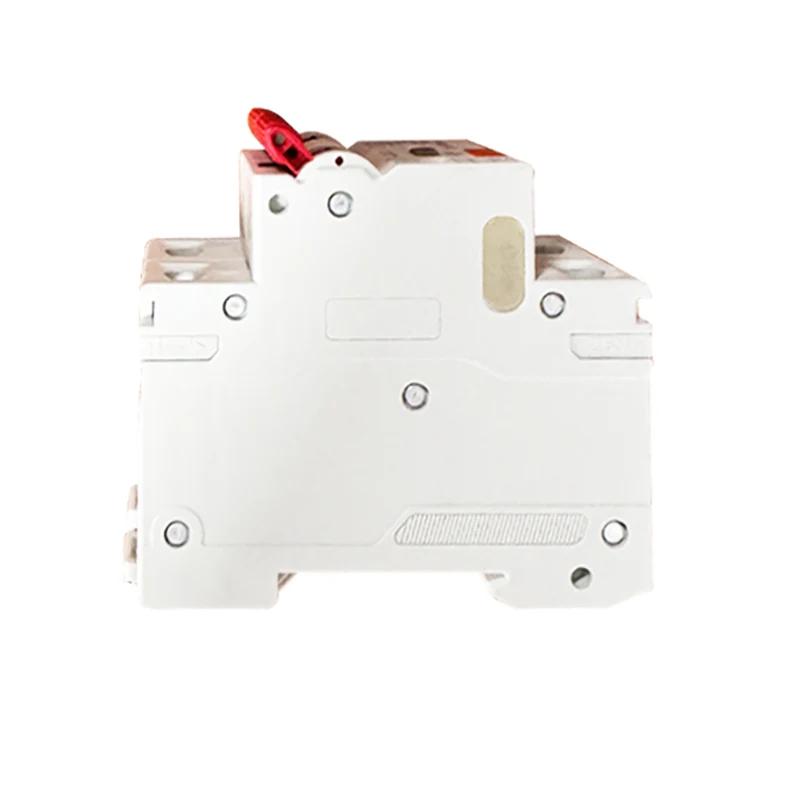

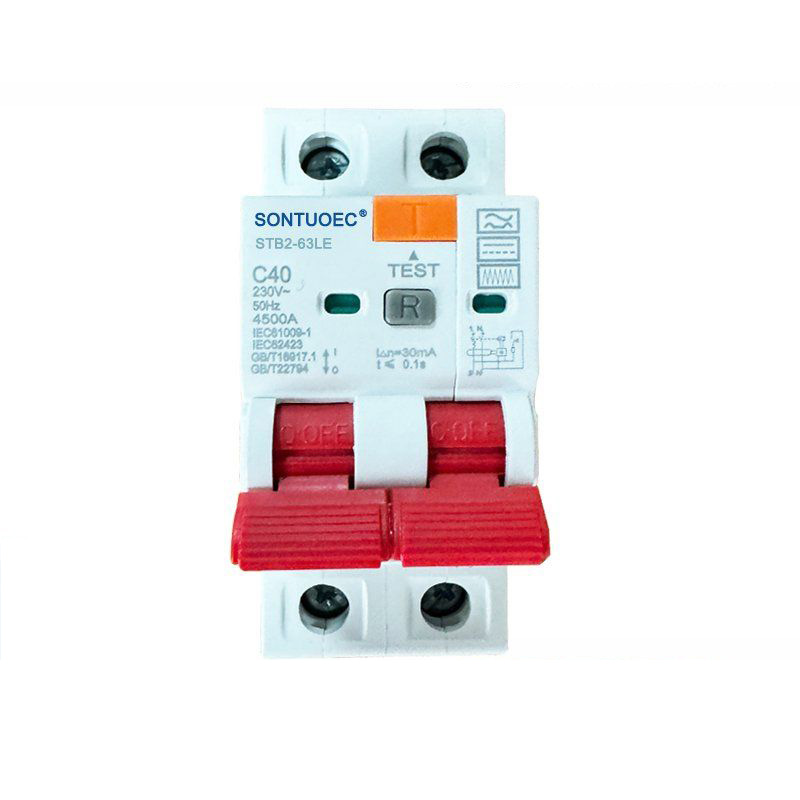

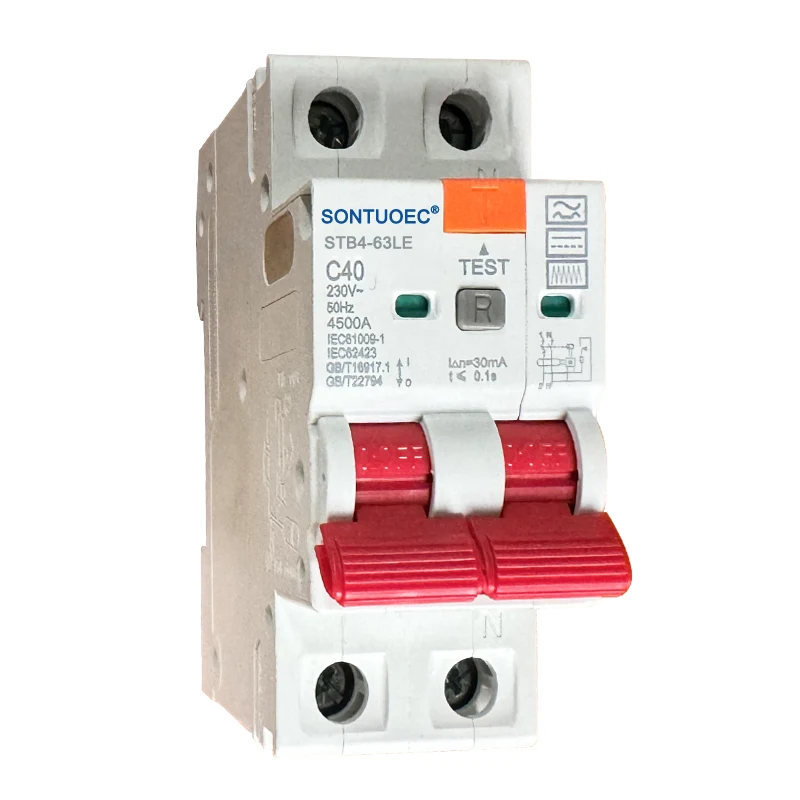

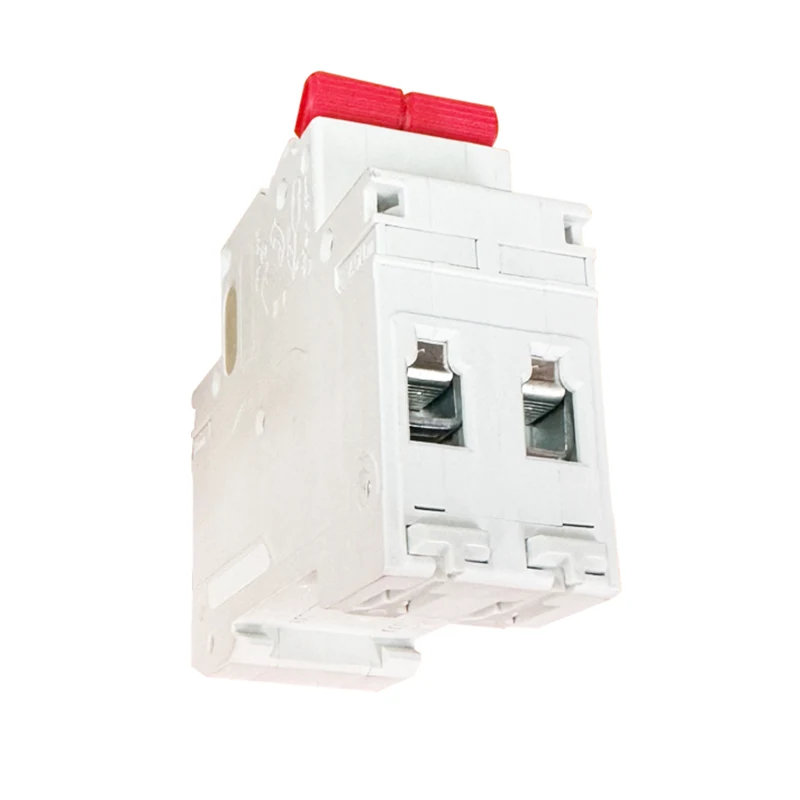

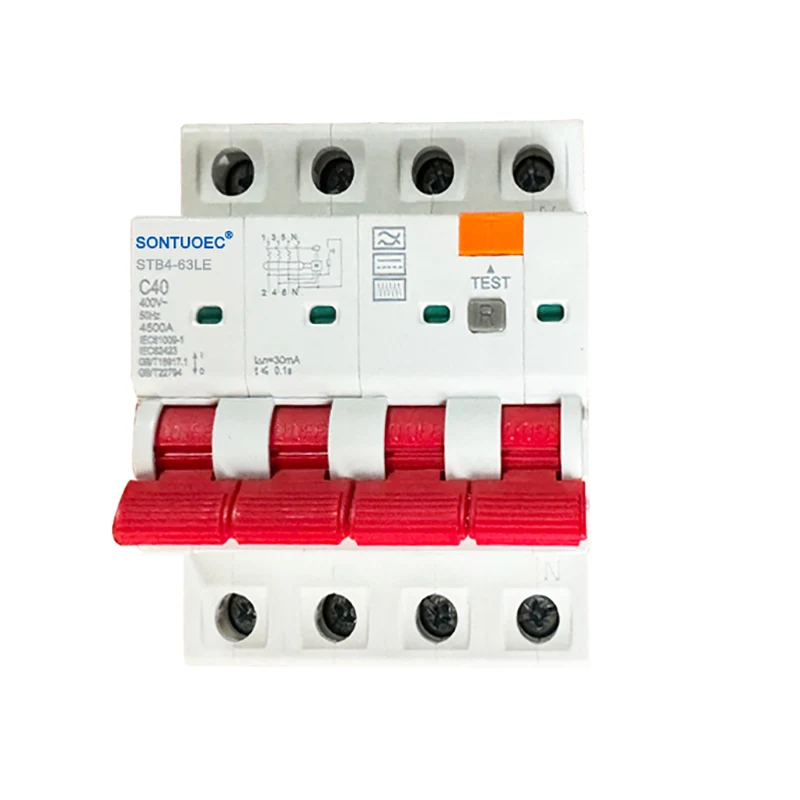

2p RCBO A Type е два преостаната струјно прекинувач на струјно коло со прекумерна заштита (преостаната струја на струјно коло со заштита од преоптоварување), може да го контролира вклучувањето на противпожарната линија 2p (L1) и нултата линија (N); и 4P (L1, L2, L3) и нулта линија (N) во исто време. Тип “обично се однесува на специфичен тип или спецификација на прекинувачот, што може да вклучува карактеристики на работа, номинална струја, номинален напон и други параметри на прекинувачот.
|
Стандард |
Единица |
IEC/EN 61009-1 |
Електричен Карактеристики |
Режим |
|
Електронски тип |
Тип (бранова форма на земјата Почувствувано истекување) |
|
И, и |
|
Термо-магнетно ослободување Карактеристично |
|
Б, Ц, г. |
|
Оценета тековна ln |
A |
6,10,16,20,25,32,40; 63.80а |
|
Столбови |
P |
1p+n, 3p+n |
|
Оценет напон UE |
V |
AC 230, 400 |
|
Оценета чувствителност i △ n |
A |
0,01, 0,03, 0,1, 0,3, 0,5 |
|
Оценето преостаната правење и кршење капацитет l △ m |
A |
500 |
|
Оценет капацитет со краток спој ICN |
A |
6000 |
|
Време на пауза под i △ n |
S |
.10.1 |
|
Номинална фреквенција |
Hz |
50/60 |
|
Оценето импулсив напон (1,2/50) UIMP |
V |
4000 |
|
Диелектричен напон на тест на Ind.Freq за 1мин |
КВ |
2 |
|
ИНСУЛАТНИОТ ВОЛАТИ УИ |
V |
250 |
|
Степен на загадување |
|
2 |
|
Механички Карактеристики |
Електричен живот |
|
4000 |
Механички живот |
|
10000 |
|
Индикатор за струја на дефект |
|
Да |
|
Степен на заштита |
|
IP20 |
|
Температура на околината (со дневно просечно 35ºC) |
ºC |
-5 ~+40 (специјална апликација ве молиме погледнете Корекција на компензација на температурата) |
|
Температура на складирање |
ºC |
-25 ~+70 |
|
Инсталација |
Тип на терминална врска |
|
Кабел/пин-тип автобус/тип Автобус |
Големина на терминалот горе/дно за кабел |
mm2 |
25 |
|
Awg |
18-5 |
||
Големина на терминалот горе/дно за Автобус |
mm2 |
25 |
|
Awg |
18-3 |
||
Монтирање |
|
На DIN Rail EN 60715 (35мм) со помош на уред за брз клип |
|
Врска |
|
Од врвот |
Карактеристики на акција: 2p RCBO A Type има функција за заштита на преостаната струја, кога преостанатата струја (т.е. струја на истекување) во колото достигнува претходно поставена вредност, прекинувачот ќе дејствува брзо за да го прекине колото за да спречи електрични несреќи со шок и електрични пожари.
Оценета струја: Во зависност од специфичниот модел и спецификациите, номиналниот опсег на струја од 2p RCBO A може да варира, но обично вклучува широк спектар на спецификации како што се 6A, 10A, 16A, 20A, 32A, 40A, 50A, 63A, 80A, и така натаму.
Оценет напон: Типот 2P RCBO A обично е оценет на 240V AC за домашни и комерцијални електрични средини.
Оценета фреквенција: Номиналната фреквенција на овој прекинувач е обично 50/60Hz, што одговара на зачестеноста на снабдувањето со електрична енергија во повеќето земји и региони.
Оценет капацитет на краток спој: типот 2P RCBO A има капацитет со висок оценет краток спој, како што се 6KA или 10KA, кој е во состојба да издржи големи струи на шокови без оштетување во случај на дефект на краток спој.
Акција за истекување Тековно: Тековно дејство на истекување на овој прекинувач на кола е обично 30mA или помалку, што ги исполнува барањата на Меѓународната електротехничка комисија (IEC) и релевантни национални стандарди и може ефикасно да ја заштити личната безбедност.
RCBO главно се користи во AC 50Hz (60Hz), номинален напон 230/400V, номинална струја од 6А до 40А систем за дистрибуција на терминали со низок напон. RCBO е еднаков со функцијата MCB+RCD; Се користи за заштита на електричен шок и заштита на контакт со човечка индиректна заштита, заштита на електрична опрема кога човечкото тело допира електрична енергија или струја на електрична мрежа, ја надминува предвидената вредност, и над заштитата на оптоварувањето и краткиот спој; Исто така, може да биде нефреквентен оператор во колото, диво користен во станбената и трговската област. Тој е во согласност со стандардот на IEC61009-1.
Примена: 2p RCBO A Type е погоден за заштита на кола за дистрибуција на електрична енергија кои бараат истовремена контрола на пожар и нула жици, како што се осветлување, приклучоци, климатизација и други кола во домашни, комерцијални, индустриски и други места.
Инсталација: Прекинувачот на колото обично усвојува симетрично монтирање на DIN-железнички или монтирање на панелот, што е погодно за брза инсталација и отстранување во кутијата за дистрибуција или кабинетот за дистрибуција.
Wirици: 4P RCBO A Type е флексибилен во жици и може да се поврзе со трифазни три-жици, трифазни четири-жични или еднофазни кола. Кога сте жици, осигурете се дека огнот, нултата и земјата жици се правилно поврзани за да се избегне ризикот од електричен шок и електричен оган.
