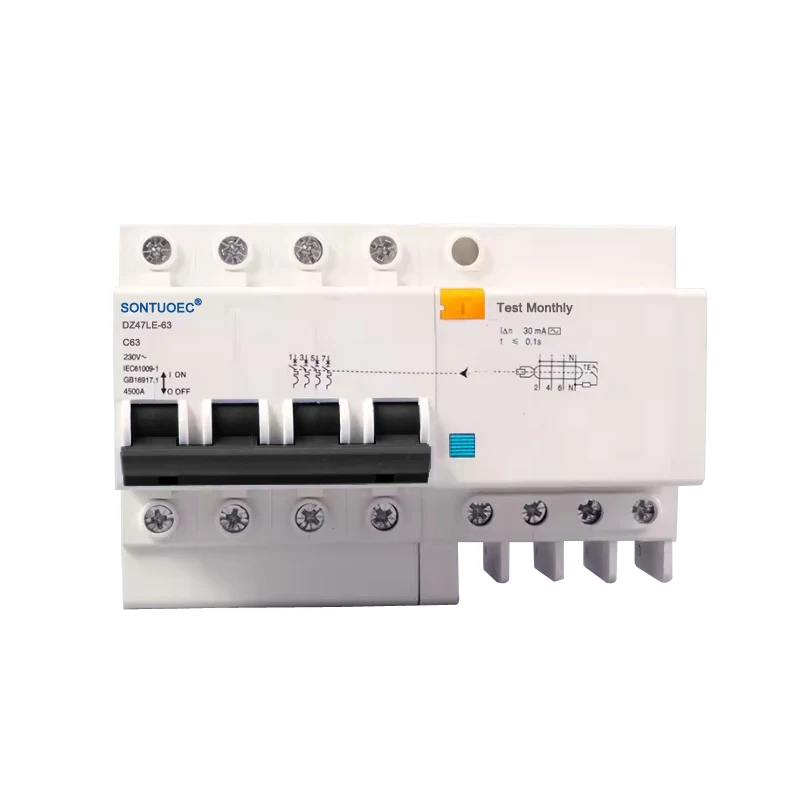

4P RCBO AC тип

Типот 4P RCBO AC е прекинувач со 4 пол коло што комбинира функции за заштита на преостаната струја и прекумерна заштита, особено дизајнирани за кола на наизменична струја (AC). Автоматски може да го прекине напојувањето кога преостаната струја (т.е. струја на истекување) е откриена во колото за да се спречат електрични пожари и лични несреќи со електричен шок. Во исто време, таа исто така има функција за заштита од прекумерна струја која може автоматски да го прекине напојувањето во случај на преоптоварување или краток спој во колото за да ја заштити безбедноста на колото и опремата.

Модел:DZ47LE-63

Испрати барање

Опис на производот

име	Преостанат прекинувач на колото со прекумерна заштита
Карактеристики	Заштита на преоптоварување/ краток спој/ истекување
Пол бр	1p/2l, 2p/2l, 3p/3l, 3p/4l 4p/4l
Капацитет на кршење	3ka, 4.5ka, 6ka
Оценета струја (А)	6а, 10а, 16а, 20а, 25а, 32а, 40а, 63а
Оценета преостаната оперативна струја:	10mA, 30MA, 100MA, 300MA, 500MA
Оценет напон (V)	240/415V
инсталација	Тип на железница DIN
стандард	IEC61009-1 、 GB16917-1
сертификација	CE

Принцип на работа

Оперативниот принцип на типот 4P RCBO AC се заснова на векторскиот збир на струи и на електромагнетните принципи. Кога струите во колото на пожарот (L) и нула (N) жиците не се еднакви по големина, векторот збир на струите во примарната страна на колото на трансформаторот не е нула, што генерира индуциран напон во секундарната страна. Овој индуциран напон се додава на електромагнетното реле, создавајќи струја на побудување што создава обратна демагнетизирачка сила. Кога струјата на дефектот ќе ја достигне оперативната струја на RCBO, оваа обратна демагнетизирачка сила ќе предизвика арматура во внатрешноста на електромагнетното реле да се исклучи од јаремот, туркајќи го оперативниот механизам да дејствува и да го прекине струјното коло на дефектот.

Серија DZ47LE-63 Електронски прекинувач за заштита на истекување на земја за истекување на земја е погоден за еднофазно станбено коло на AC 50Hz/60Hz, номинален напон 230V и номинална струја 6A ~ 63A; 400V за трифазно коло на AC 50Hz/60Hz. Може да го заштити преоптоварувањето на формуларот на колото и краток спој. Овој производ има предности на мал волумен, висок капацитет на кршење, жива жица и нула линија се прекинуваат во исто време, исто така, заштитата на лицето од електричен удар со истекување во случај на огнена жица и нула линија поврзани со обратна насока.

Тоа е во согласност со стандардниот IEC61009-1, GB16917.1.

Карактеристики:

1). Подготвува заштита од електричен шок, грешка во земјата, струја на истекување;

2). Подготвува заштита од преоптоварување, краток спој и над-напон;

3). Мал волумен, висок капацитет на кршење; Во живо жица и нула линија се отсечени во исто време;

4). Мала големина и тежина, лесна инсталација и жици, високи и трајни перформанси

5). Обезбедете против менување на погрешно работење предизвикано од моментален напон и моментална струја.

Карактеристики и придобивки

Мултифункционална заштита: 4P RCBO AC типот комбинира заштита на преостаната струја и прекумерна заштита за да обезбеди сеопфатна заштита за кола и опрема.

Висока чувствителност: Високо чувствителна заштита од ненадејна примена или бавен пораст на преостаната синусоидна струја на наизменична струја обезбедува раздвојување.

Широк спектар на примена: Погоден за струјни кола во домашни, индустриски и комерцијални системи за дистрибуција на електрична енергија, особено за жици со еден оган-еден-нула.

Лесно за инсталирање и одржување: Разумен структурен дизајн, лесен за инсталирање и во исто време лесно да се изврши одржување и ремонт.

Сценарија за апликации

4P RCBO AC тип е широко користен за заштита на струјни струјни струи во домови, канцеларии, комерцијални простории и индустриски капацитети. Особено е погоден за апликации кои бараат заштита на пожарни и нула жици, како што се кола за осветлување, кола за приклучоци и заштита на опрема како што се мотори.
