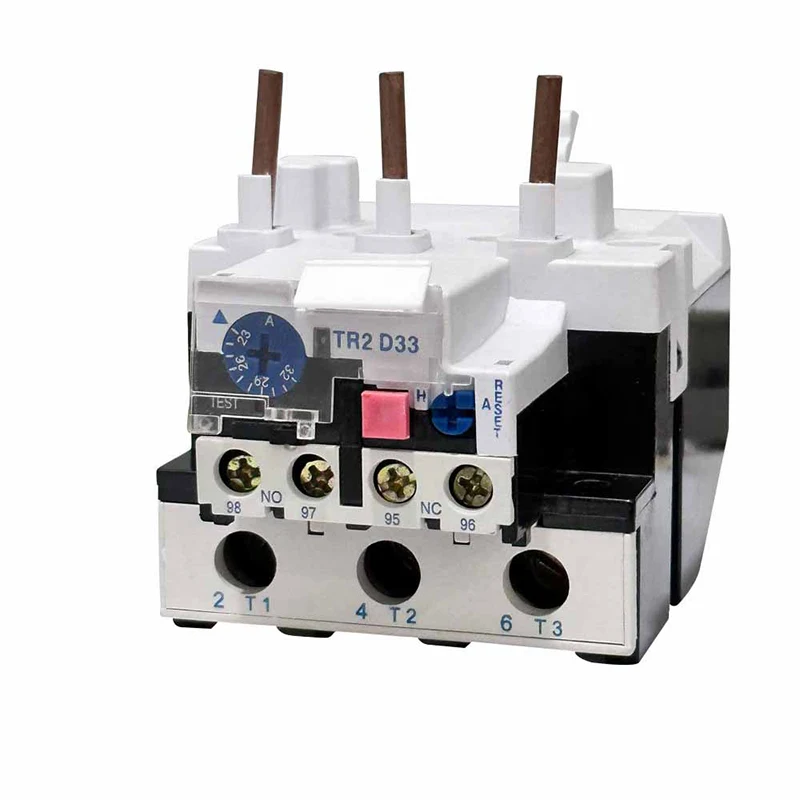

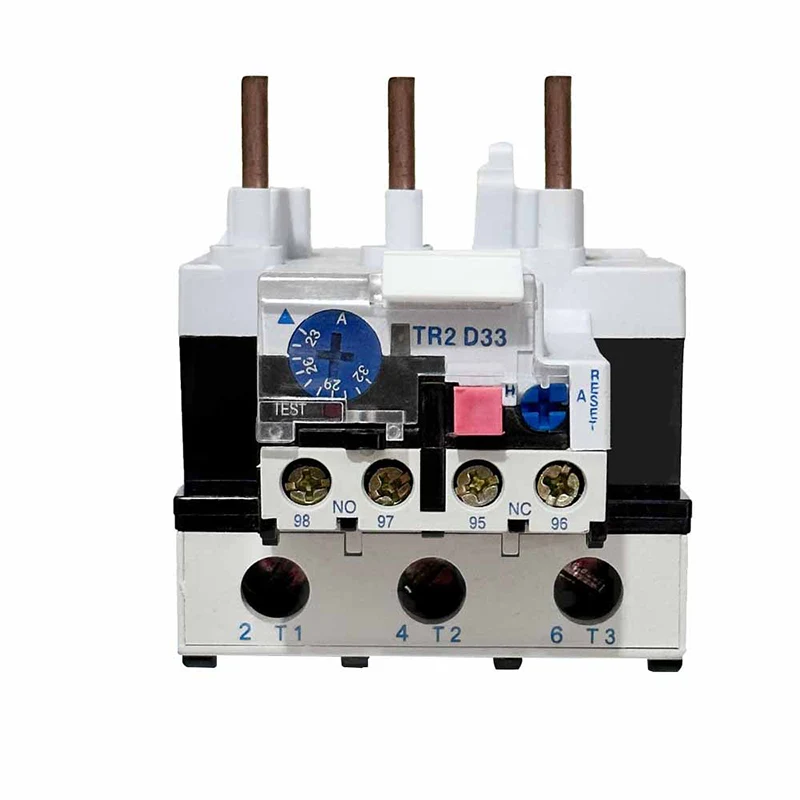

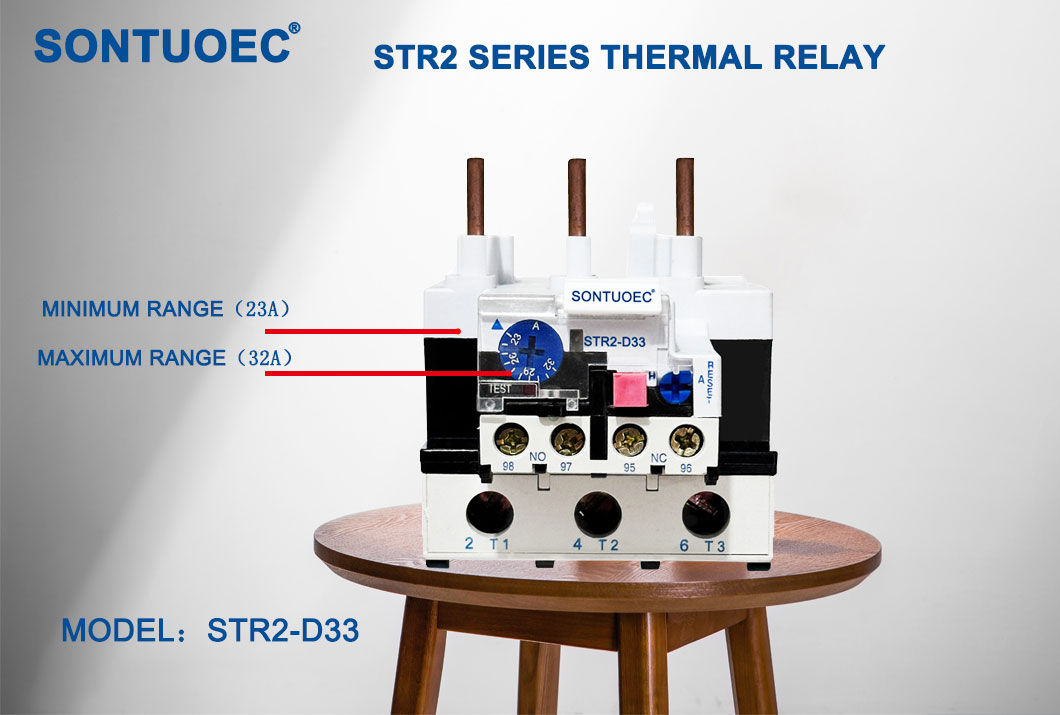

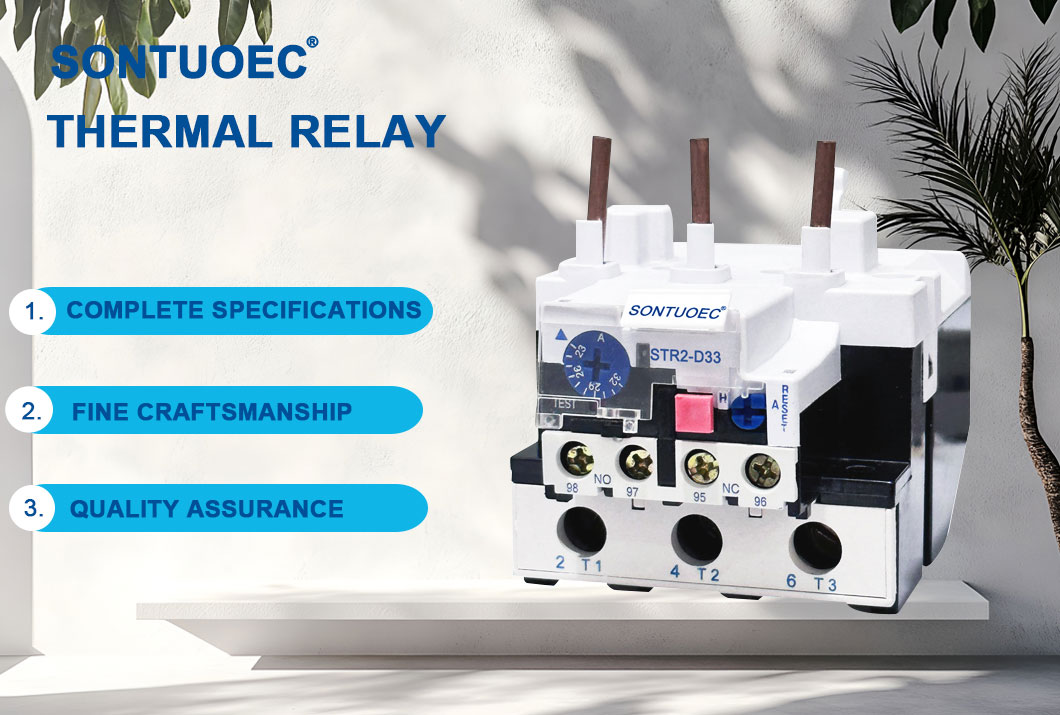

STR2-D33 Термичко реле за преоптоварување

Релеи на термичко преоптоварување STR2-D33 работат на принципот на термички ефект на електрична струја. Кога моторот е преоптоварен, неговата струја се зголемува, предизвикувајќи го елементот за греење во релето на термичкото преоптоварување да се загрее. Оваа топлина се пренесува на биметал, кој е изработен од два метали со различни коефициенти на термичка експанзија, така што се наведнува кога се загрева. Кога свиткувањето достигнува одредена точка, тој предизвикува механички уред, обично контакт, што го исклучува напојувањето на моторот, со што се штити од оштетување.

Испрати барање

Опис на производот

Спецификации:

Производ Име	Термичко реле за преоптоварување
Модел	ST2-D33
Материјал	Пластични, електронски компоненти
Термички Контакт	1NO+1NC
Термички Релерирана струја	23а-93а	Pls забележете ја струјата опсег
Str2-93	Опсег на прилагодлив опсег на струја (а) Поставување	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/Str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Фреквенција	660V
Класа на тропање	50/60Hz
Боја	Како што е прикажана слика

Главни технички параметри

Модел	Оценета струја	Не.	Опсег на поставување (А)	За контакт
Str2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/Str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Главни функции

Заштита на преоптоварување: Кога товарот на моторот ја надминува својата номинална вредност, релето за термичко преоптоварување ќе го прекине напојувањето за да спречи прегревање и оштетување на моторот.

Заштита на прегревање: Ако моторот се прегрее поради некоја причина (на пр. Висока температура на околината или слаба дисипација на топлина), релето за термичко преоптоварување исто така ќе го прекине напојувањето.

Функција за индикација: Многу релеи за термичко преоптоварување имаат функција за индикација, која сигнализира или менува статусот кога моторот е преоптоварен или прегреен, така што операторот може да најде и да преземе мерки навреме.

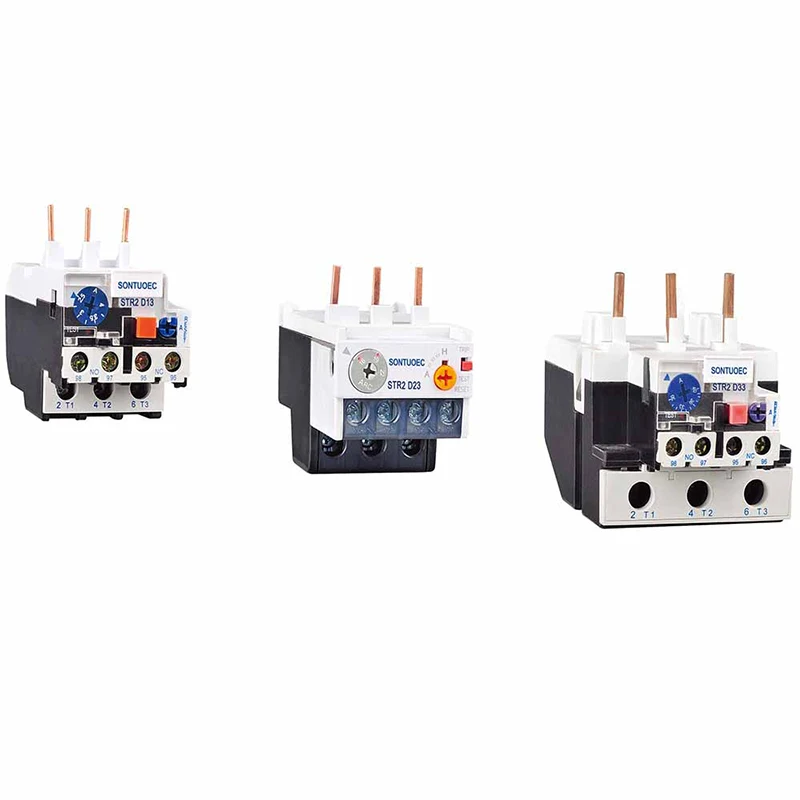

Автоматско реле STR2-D серија на термичко преоптоварување реле може да се користи во колото од 50/60 Hz, номинален напон на изолација 660 V, номинална струја 0,1-93A за заштита на фазата на пауза кога електричниот мотор е преоптоварување, релето има различен механизам и температурната компензација може да се вклучи во ST1 серија AC контакт, тоа е најнапредениот термички релеј во деведесеттите во светот.

Сценарија за апликации

Термичките релеи за преоптоварување се користат во различни индустриски и комерцијални средини, особено во опрема за која се потребни електрични моторни погони. На пример, тие се користат во пумпи, компресори, вентилатори, транспортери и разновидна друга механичка опрема за да се обезбеди таквата опрема да може безбедно да се исклучи во случај на преоптоварување или состојба на прегревање.

Избор и инсталација

При изборот на реле за термичко преоптоварување, треба да се земат предвид факторите како што се рејтингот на моќност на моторот, оперативното опкружување и карактеристиките на оптоварувањето. Исто така, неопходно е да се осигура дека номиналната струја на релето на термичко преоптоварување одговара на номиналната струја на моторот и дека има соодветни карактеристики за заштита на преоптоварување и прегревање.

Кога инсталирате реле за термичко преоптоварување, треба да ги следите упатствата на производителот и да се осигурате дека е правилно поврзано со кола и контролни кола на моторот. Покрај тоа, релеите за термичко преоптоварување треба редовно да се прегледуваат и да се одржуваат за да се обезбеди соодветно работење и долг животен век.
