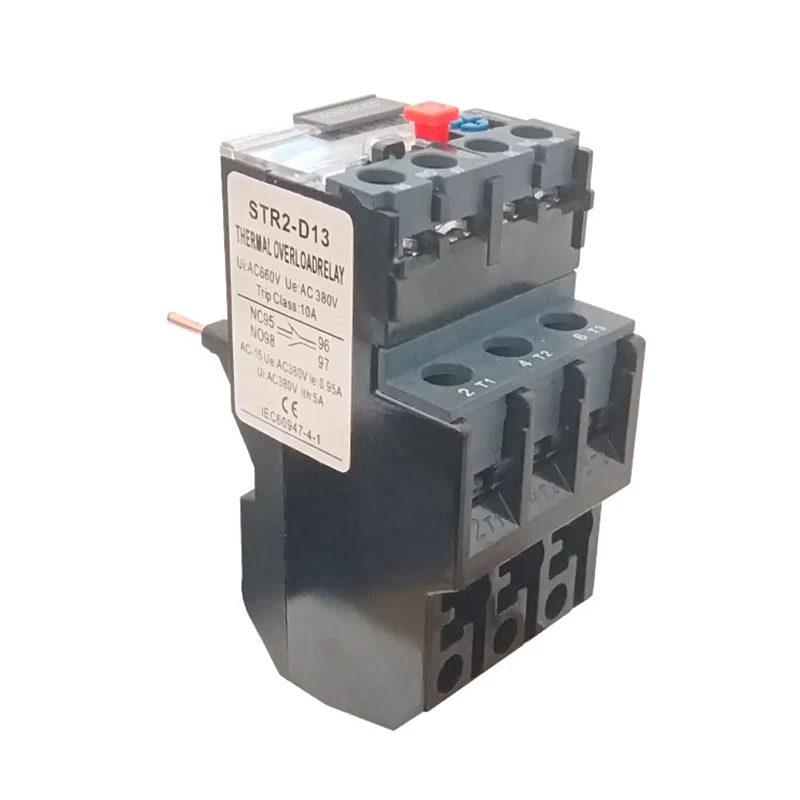

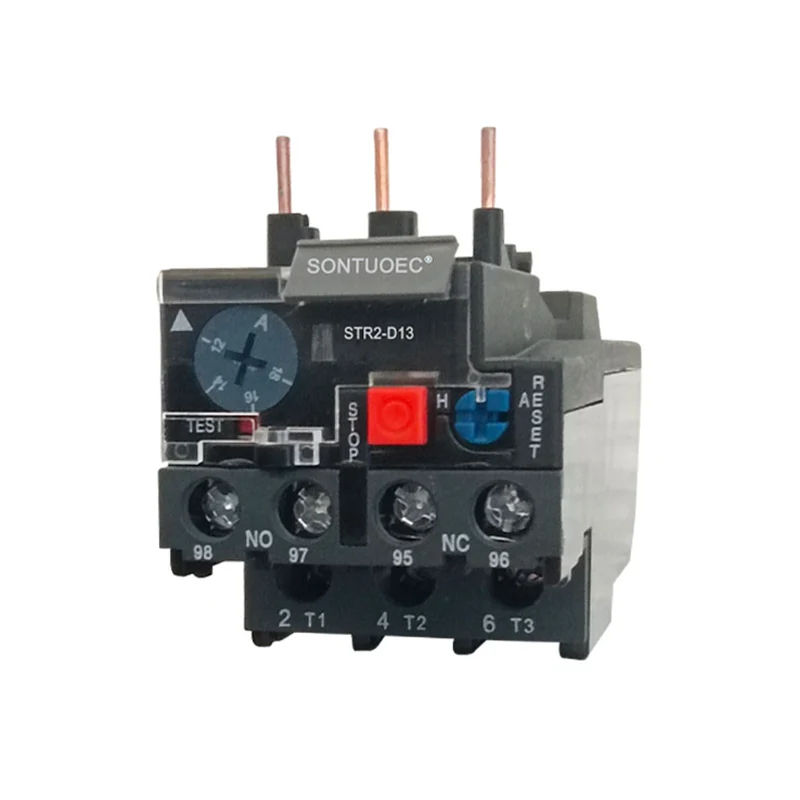

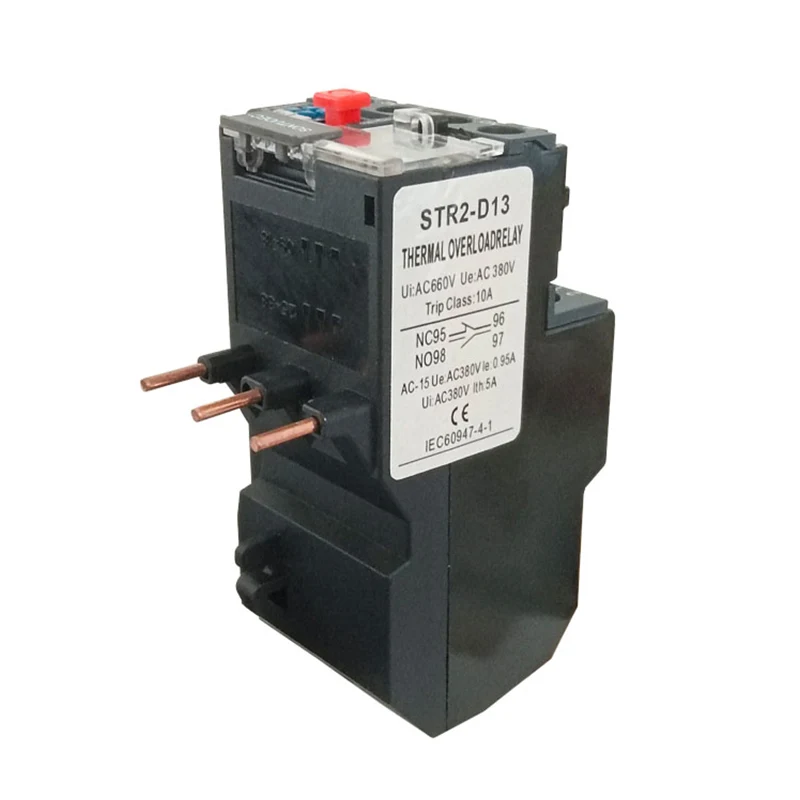

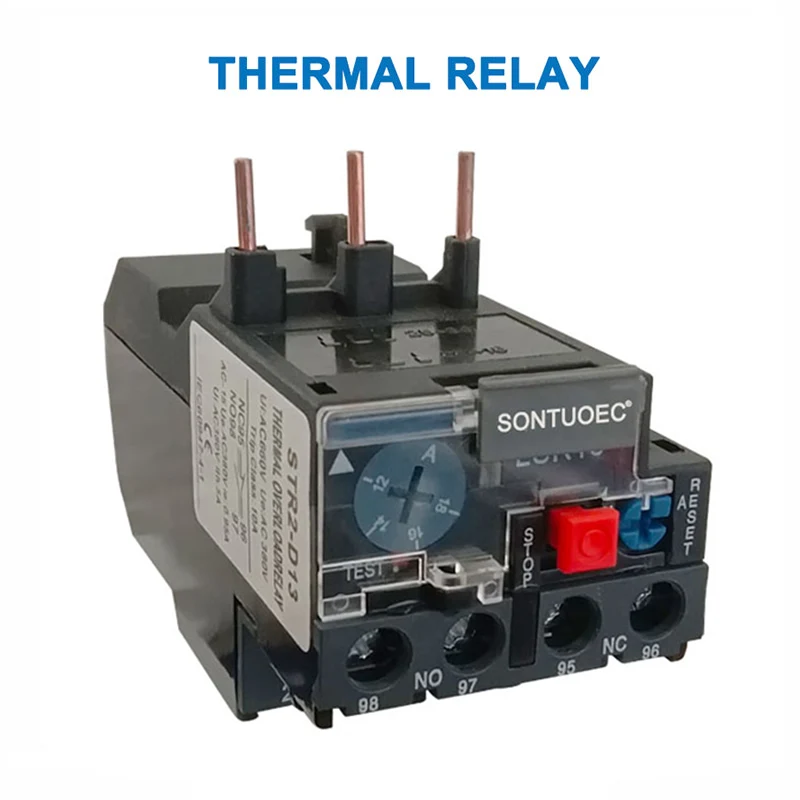

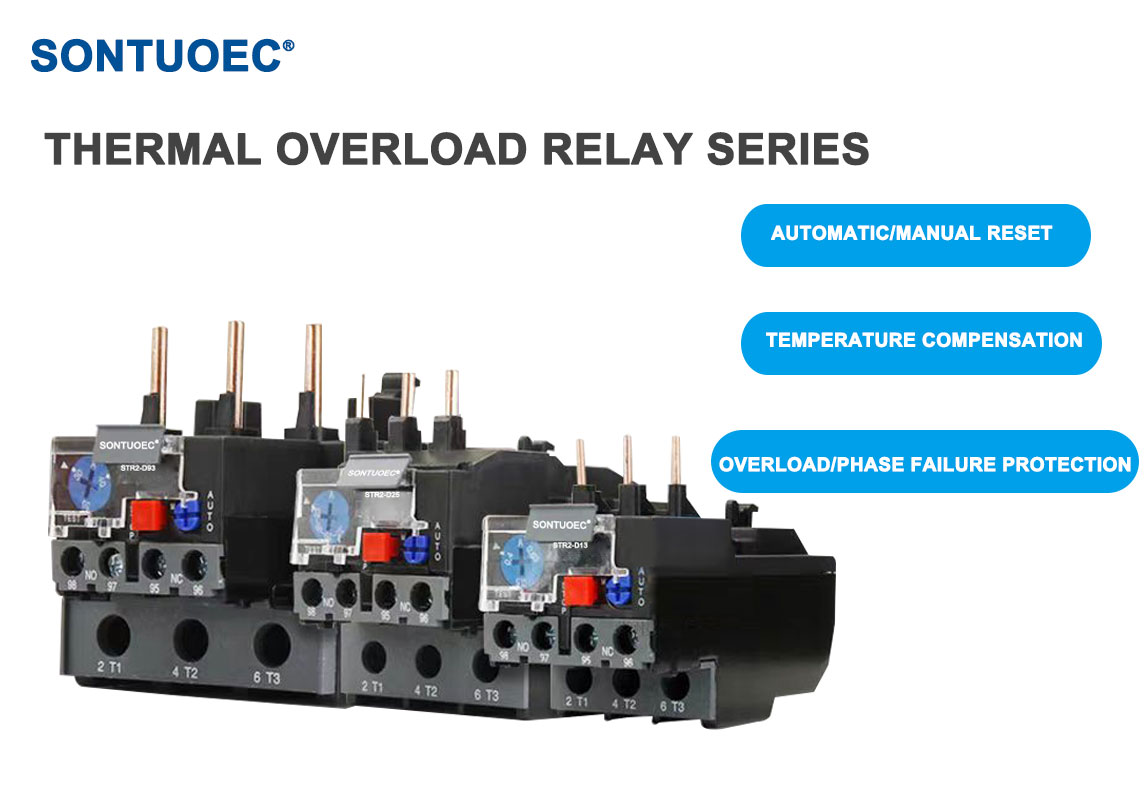

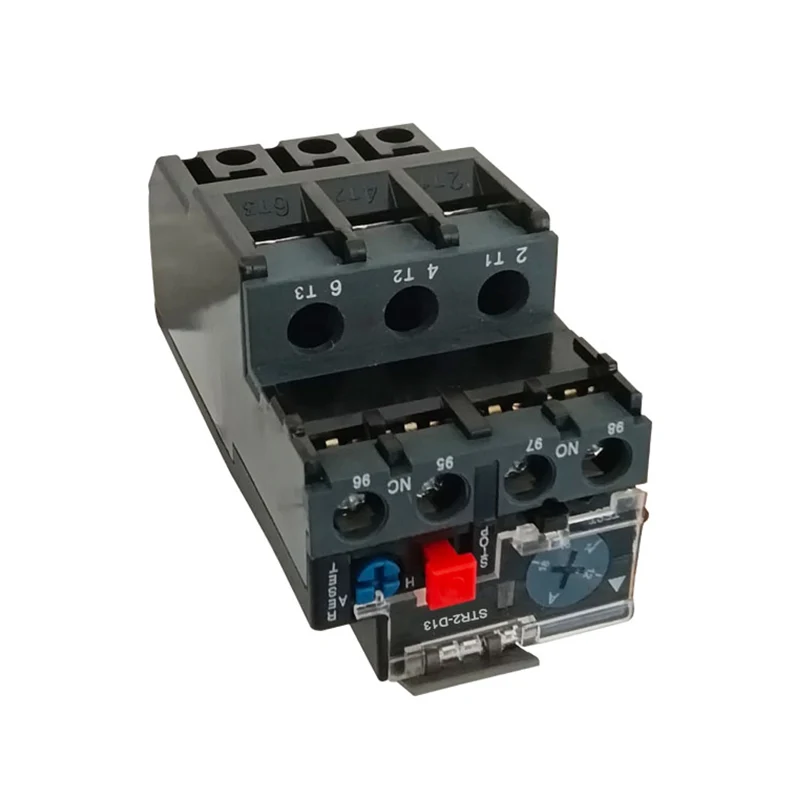

Термичко реле STR2-D13 е употреба на струја преку топлината генерирана од термичкиот елемент, така што постојат различни коефициенти на проширување на биметалната деформација на листот, кога деформацијата достигнува одредено растојание, за да се промовира дејството на шипката за поврзување, за да се направи контролното коло е исклучено, за да се постигне заштитата на преоптоварувањето на моторот. Како елемент за заштита на преоптоварување на моторот, термичкото реле STR2-D13 има предности на мала големина, едноставна структура и ниска цена.
Спецификации:
Име на производот | Термичко реле за преоптоварување |
Модел | STR2-D13 |
Материјал | Пластични, електронски компоненти |
Термички контакт | 1NO+1NC |
Термичка релејрирана струја | 0,1а-25а |
Опсег на прилагодлив опсег на струја (а) Поставување | 1а-1.6а |
1.6а-2.5а | |
4а-6а | |
5.5а-8а | |
7А-10А | |
9а-13а | |
12А-18А | |
17а-25а | |
Pls забележете го тековниот опсег кога ставете ја нарачката | |
уи | |
Фреквенција | 660V |
Класа на тропање | 50/60Hz |
Вкупна големина (приближно) | 7 × 4,5 × 7,5 см/2,8 "× 1,8 × 2,95" (l*w*h) |
Боја | Како што е прикажана слика |
Главни технички параметри
Модел | Оценета струја | Не. | Опсег на поставување (А) | За контакт |
Str2-25 | 25 | 1301 | 0,1 ~ 0,12 ~ 0,14 ~ 0,16 | STR2-9 ~ 32 |
1302 | 0,16 ~ 0,19 ~ 0,22 ~ 0,25 | |||
1303 | 0,25 ~ 0,3 ~ 0,35 ~ 0,4 | |||
1304 | 0,4 ~ 0,05 ~ 0,63 | |||
1305 | 0,63 ~ 0,8 ~ 0,9 ~ 1 | |||
1306 | 1 ~ 1,2 ~ 1,4 ~ 1,6 | |||
1307 | 1,6 ~ 1,9 ~ 2,2 ~ 2,5 | STR2-12 ~ 32 | ||
1308 | 2,5 ~ 3 ~ 3,5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5,5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | STR2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | STR2-12 ~ 32 | ||
1353 | 23 ~ 32 | STR2-25/32 (LC1-D25/32) | ||
Str2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | Str2-32 | ||
2353 | 30 ~ 40 | |||
Str2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | STR2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/Str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Str2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Термичко реле STR2-D13 главно се состои од грејно-елемент, биметал, контакти и збир на механизам за пренесување и прилагодување. Меѓу нив, елементот за греење е парче жица за отпорност со мала вредност на отпорност, која е поврзана во серија во главното коло на моторот што треба да се заштити; Биметалниот лист е изработен од два вида метални листови со различни коефициенти на термичка експанзија, валана и притиснато заедно, а кога електричната струја поминува низ елементот за греење, биметалниот лист ќе биде свиткан заради топлината.
Главните технички параметри на термичкото реле STR2-D13 вклучуваат номинален напон, номинална струја, номинална фреквенција и опсег на струја на исправка. Меѓу нив, номиналниот напон се однесува на највисоката напонска вредност што термичкото реле STR2-D13 може да работи нормално, генерално 220V, 380V, 600V, итн.; Оценетата струја се однесува на струјата преку термичкото реле Str2-D13; Номиналната фреквенција е генерално дизајнирана во согласност со 45-62Hz; Опсегот на номиналната струја ја опишува врската помеѓу времето на дејствување на термичкото реле STR2-D13 и плоштадот на тековната инверзно пропорционална под услов на одредена струја.
Оперативните карактеристики на термичкото реле Str2-D13 зависат главно од неговиот внатрешен биметал и грејниот елемент. Кога моторот е преоптоварен, струјата во ликвидацијата се зголемува, а струјата преку термичкиот реле-елемент на STR2-D13 исто така се зголемува, предизвикувајќи биметалот да се искачи на повисока температура и се наведнува во поголема мера, со што се наметнува приклучокот во акција и го исклучува контролното коло. Откако ќе се активира термичкото реле STR2-D13, биметалот бара период на ладење пред да може да се ресетира.
Термичките релеи STR2-D13 главно се користат за заштита на електричните мотори од грешки како што се преоптоварување, фазни паузи и неурамнотежени трифазни напори. Кај моторните кола, термичките релеи STR2-D13 се најефикасни кога се користат во комбинација со прекинувачи со прекинувачи со заштита од краток спој. Покрај тоа, термичките релеи STR2-D13 може да се користат и за заштита на преоптоварување на друга електрична опрема или електрични кола.
При изборот на термички релеи на Str2-D13, треба да се направи сеопфатно разгледување според номиналната струја на моторот, работното опкружување, струјата на почетокот, природата на товарот и другите фактори. Термичкото реле STR2-D13 треба да се инсталира во суво, вентилиран, не-корозивен гасна околина и да се обезбеди дека неговата жица е точна и цврста.

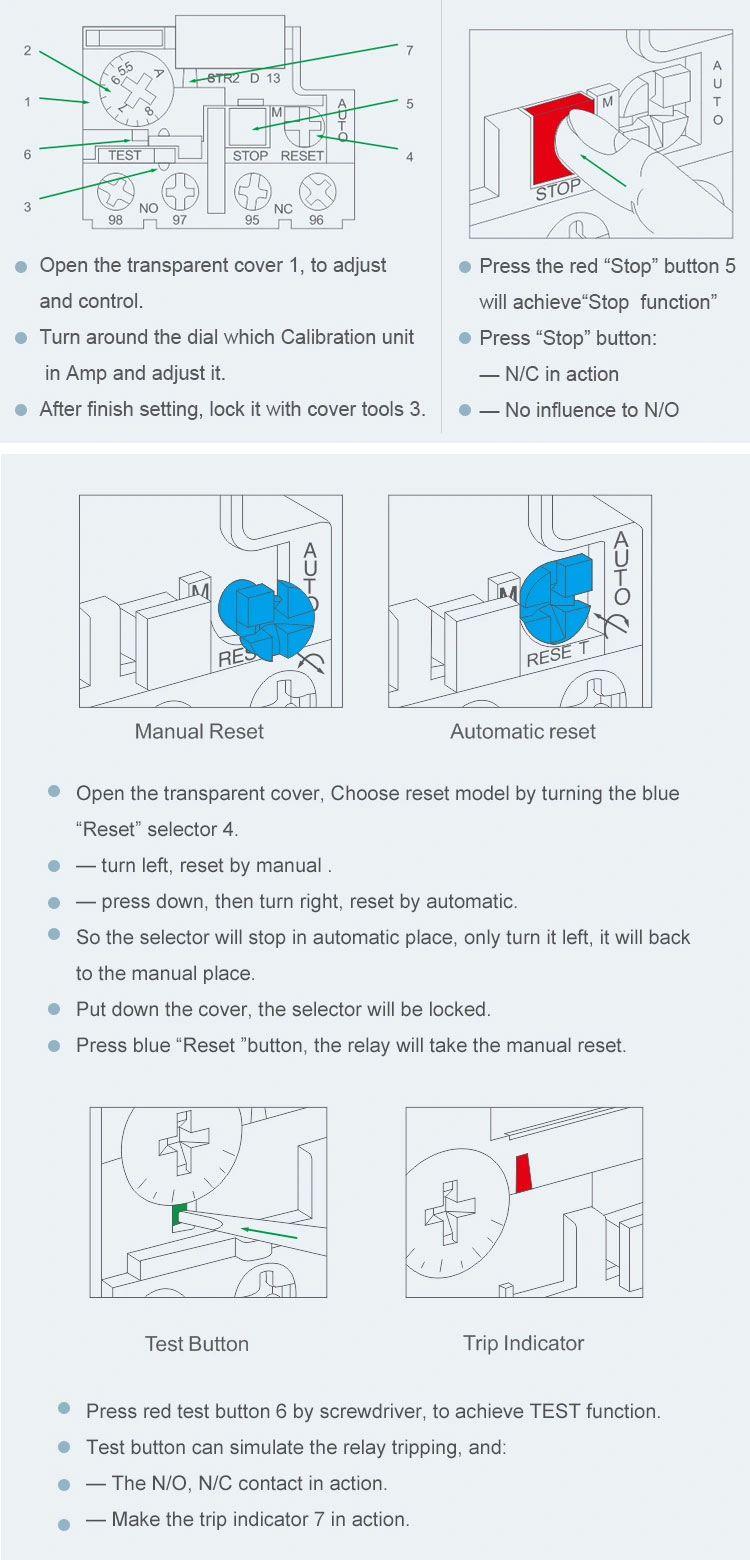

Во текот на употребата, работниот статус на термичкото реле STR2-D13 треба редовно да се проверува за да се обезбеди нејзино нормално работење и безбедност. Ако преоптоварувањето на моторот е неисправно, за да се избегне повторно започнување на моторот, термичкото реле STR2-D13 треба да се ресетира рачно.
