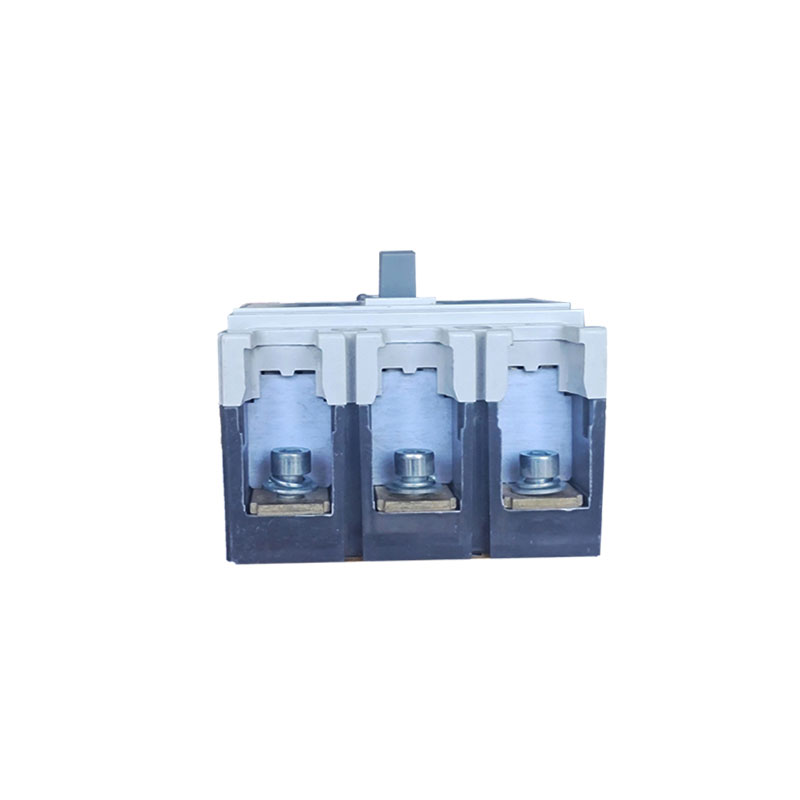

Прекинувачи на колачи со обликувани куќи STM1, MCCB, целосното име е обликувано прекинувач на колото. Тоа е електричен уред за безбедност со преоптоварување, заштита од краток спој и под-напон, широко користена во системите за дистрибуција на електрична енергија во индустриски, комерцијални и станбени области.STM1 прекинувачи со колачи за куќиште е важен уред за електрична безбедност со функции како што се преоптоварување, краток спој и заштита на напојување. Со разбирање на неговиот принцип на работа, карактеристики, сценарија за примена и методи за селекција и инсталација, можете подобро да ги користите и одржувате прекинувачите на куќиштето со обликувани случаи STM1 за да обезбедите безбедно работење на електричните системи.
Спецификации
Тип | Тековна рамка (LNM) | Оценета струја (А) | Оценет работен напон (V) | Номинален напон на изолација | Оценето ограничување на кршење на кратки спојки ka 400V | Оценета способност за прекинувач на кратки спојки на кратки спојки KA 400V | Димензии на преглед |
Монтирање
димензии
|
||||
L | W 3p/4p | H | A | B | 4-φd | |||||||
STM1-63 L. | 63 |
(6), 10,16,20,25,32,
40,50,63
|
AC 400V | 500V | 25 | 18 | 135 | 78 | 73.5 | 25 | 117 | Φ3.5 |
STM1-63 m | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
STM1-100L | 100 |
(10), 16,20,25,32,40,
50,63,80,100
|
AC 400V | 500V | 35 | 35 | 150 | 92 | 68 | 30 | 129 | Φ4.5 |
STM1-100M | 50 | 50 | 150 | 92/122 | 86 | |||||||
STM1-100 ч | 85 | 85 | ||||||||||
STM1-160 L. | 160 | 100,125,140,160 | AC 400V | 690V | 35 | 35 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-160M | 50 | 50 | 165 | 107/142 | 103 | |||||||
STM1-160H | 85 | 85 | ||||||||||
STM1-225L | 225 |
100,125,140,160,180,
200,225
|
AC 400V | 690V | 35 | 22 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-225M | 50 | 35 | 165 | 107/142 | 103 | |||||||
STM1-225H | 85 | 50 | ||||||||||
STM1-400L | 400 |
225.250.315.350,
400
|
AC 400V | 690V | 42 | 35 | 257 | 150/198 | 105 | 44 | 194 | Φ7 |
STM1-400M | 65 | 50 | 257 | 150/198 | 105 | 44 | 194 | Φ7 | ||||
STM1-400H | 100 | 65 | ||||||||||
STM1-630L | 630 | 400.500.630 | AC 400V | 690V | 42 | 35 | 270 | 182/240 | 110 | 58 | 200 | Φ7 |
STM1-630m | 65 | 50 | 270 | 182 | 110 | 58 | 200 | Φ7 | ||||
STM1-630H | 100 | 65 | ||||||||||
STM1-800M | 800 | 630.700.800 | AC 400V | 690V | 75 | 50 | 275 | 210 | 103 | 70 | 243 | Φ7 |
STM1-800H | 100 | 65 |
Главни функции на прекинувачи за обликувани случаи STM1
Заштита на преоптоварување: Кога струјата во колото ја надминува оценетата вредност на прекинувачите за обликување на случајот STM1, таа автоматски ќе го отсече колото во одреден временски период за да се спречи прегревањето на колото и опремата, со што се избегнува пожар и оштетување.
Заштита на краток спој: Кога ќе се појави краток спој во коло, прекинувачите за обликување на случајот STM1 брзо ќе го отсечат колото за да се спречи струјата на краткиот спој да предизвика сериозно оштетување на колото и опремата.
Заштита на поттикнување на напон (некои прекинувачи на кола за обликување на куќиштето STM1 ја имаат оваа функција): Кога напонот на напојувањето се сведува на одредено ниво, прекинувачите за кола со обликување STM1 ќе го прекинат колото за да спречат оштетување на опремата или дефект поради операцијата под низок напон.
Прекинувачите на кола со обликувани куќи STM1 содржат внатрешен термички магнетски или електронски детектор за патување за откривање на струја и напонски промени во колото. Кога струјата или напонот е абнормална, напаѓачот го активира механизмот за тропање на прекинувачите за обликување на случајот STM1, предизвикувајќи брзо да го отсече колото.
1.Thermal Magnetic Tripper: Ја користи топлината генерирана кога струјата минува низ проводник за да предизвика патување. Кога струјата е превисока, спроводникот се загрева, предизвикувајќи биметал во внатрешноста на термичкиот магнетски напаѓач да се наведнува, со што се активира механизмот на тропање.
2.Електронски напаѓач: Ги користи електронските компоненти за откривање на промените во струјата и напонот и да го контролира дејството на механизмот за газење. Кога ќе се открие абнормалност, електронскиот напаѓач испраќа сигнал до механизмот за газење за да го отсече колото.
Висок капацитет на кршење: прекинувачите со обликувани случаи STM1 имаат голем капацитет за кршење на краток спој, што може брзо да го прекине колото кога ќе се појави краток спој и да ја заштити безбедноста на колото и опремата.
Повеќе функции за заштита: Покрај основните функции за заштита од преоптоварување и краток спој, некои прекинувачи на кола со обликувани случаи STM1, исто така, имаат дополнителни функции, како што се заштита на под-напон и заштита на грешки во земјата.
Лесно за инсталирање и одржување: прекинувачите со обликувани случаи STM1 обично усвојуваат модулализиран дизајн, кој е лесен за инсталирање и одржување и е погоден за различни системи за дистрибуција на енергија.
Висока сигурност: Прекинувачите на колачи со обликувани случаи STM1 се строго тестирани и овластени за да имаат голема сигурност и стабилност за да обезбедат безбедно работење на електрични системи.
Прекинувачите на кола со обликувани случаи STM1 се користат во системите за дистрибуција на електрична енергија во индустрискиот, комерцијалниот и станбениот сектор како или главниот прекинувач или гранката прекинувач на коло. Тие обично се инсталираат во кутии за дистрибуција, кабинети за дистрибуција или контролни ормани за заштита на кола и опрема од оштетување предизвикано од абнормални струи и напони.
