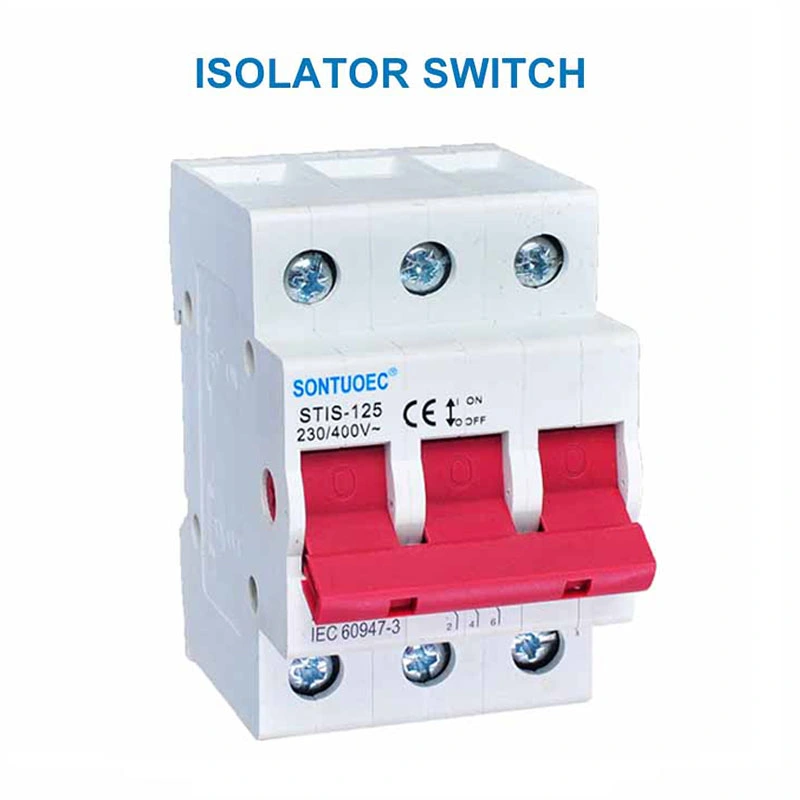

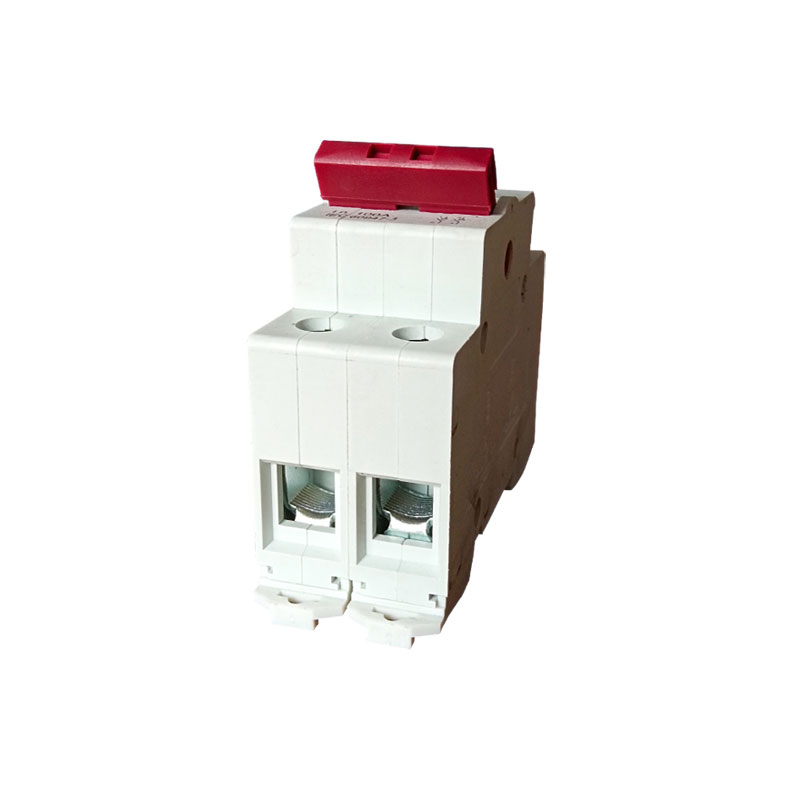

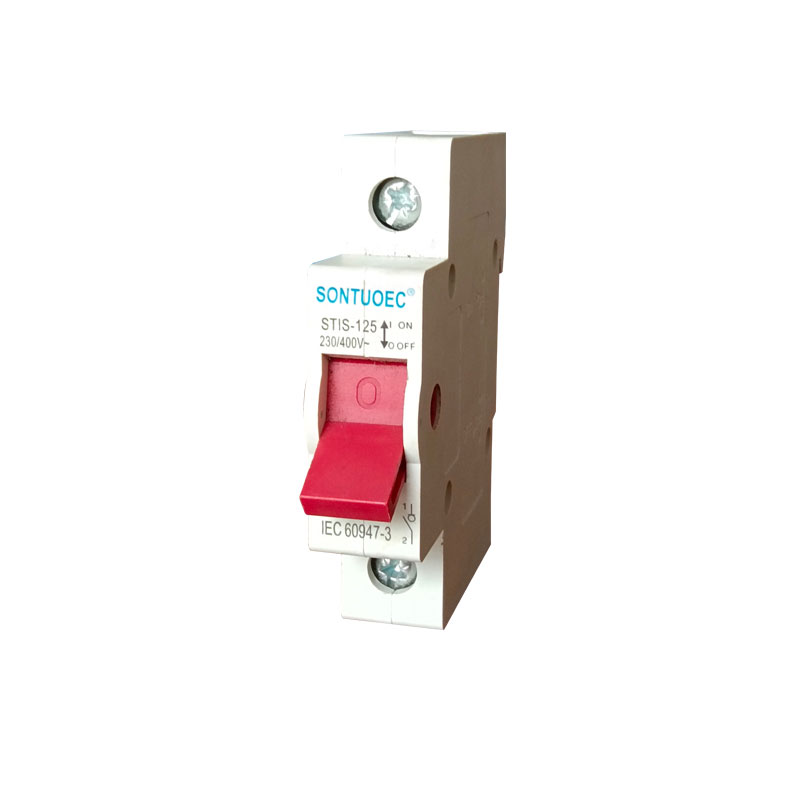

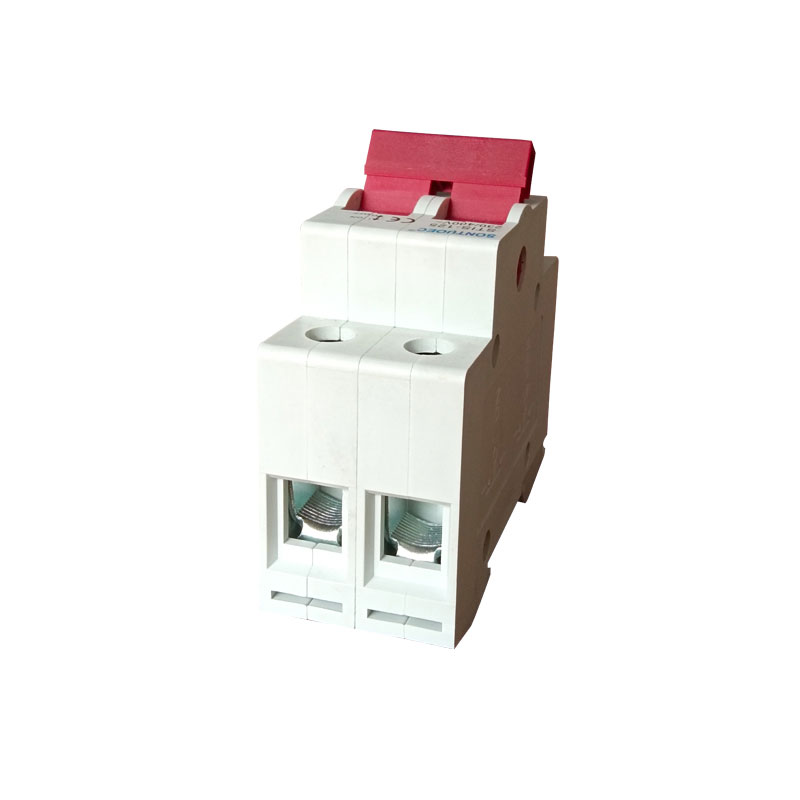

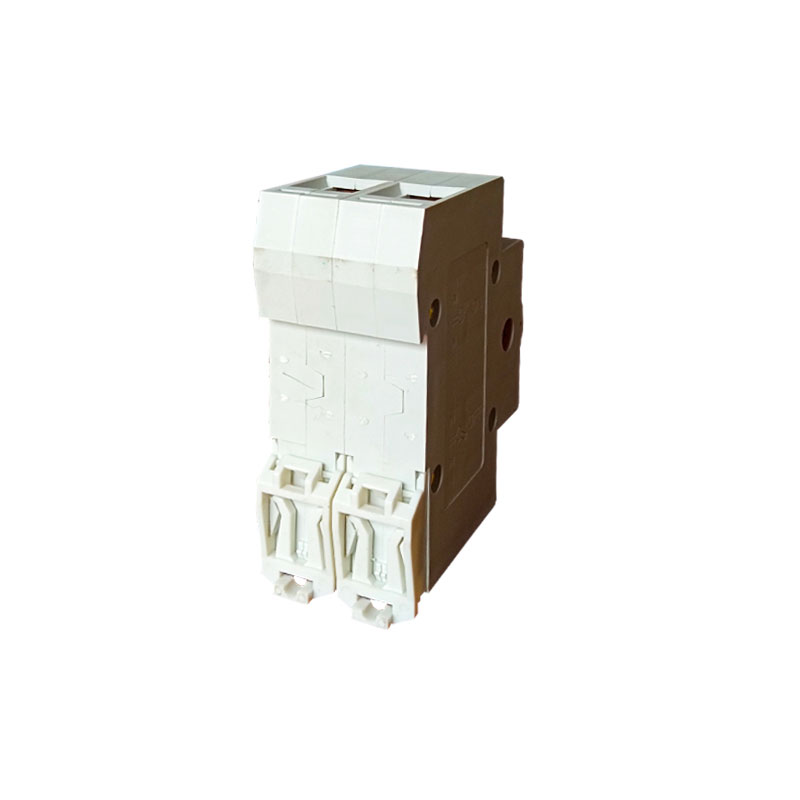

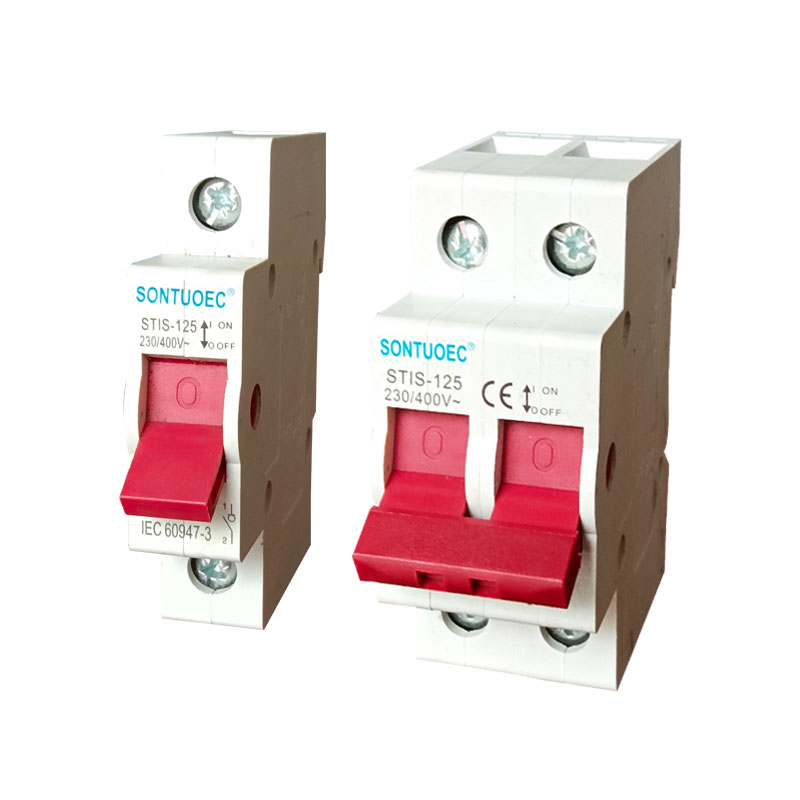

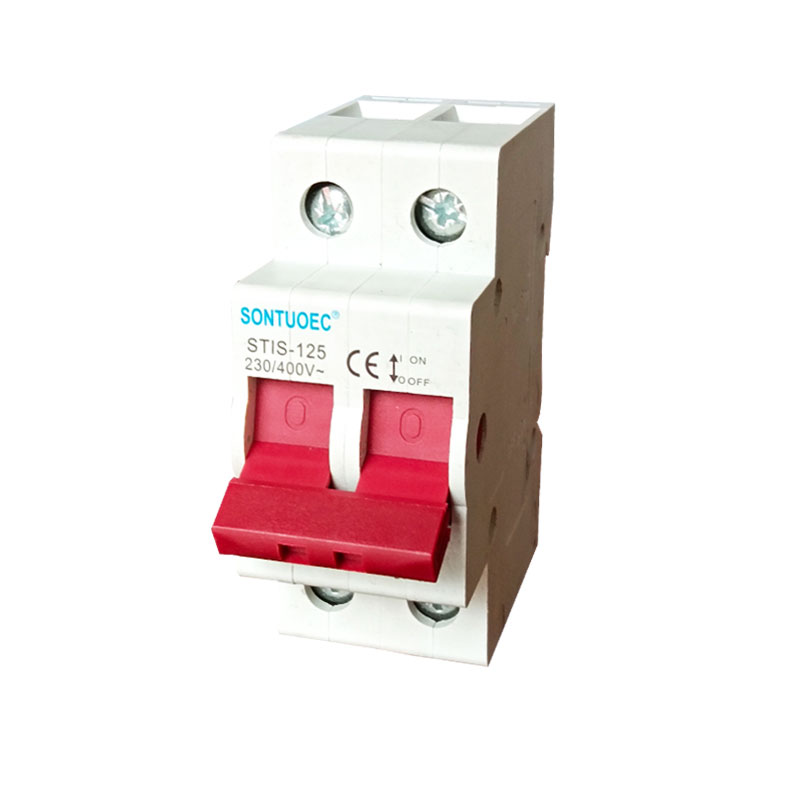

Прекинувач за изолатор STIS-125

Склопот на изолаторот STIS-125 се специјално дизајнирани прекинувачи што се користат за изолирање, сегментирање или поврзување на кола во електрични системи. Нормално нема можност да ги пробие струите на оптоварувањето, но може безбедно да ги подели и да затвори кола каде нема оптоварување или многу малку струја. Примарната функција на прекинувачот за исклучување е да обезбеди видлива точка на исклучување за да се осигури дека електричната опрема може безбедно да се пристапи од персоналот кога се сервисира или провери.

Модел:STIS-125

Испрати барање

Опис на производот

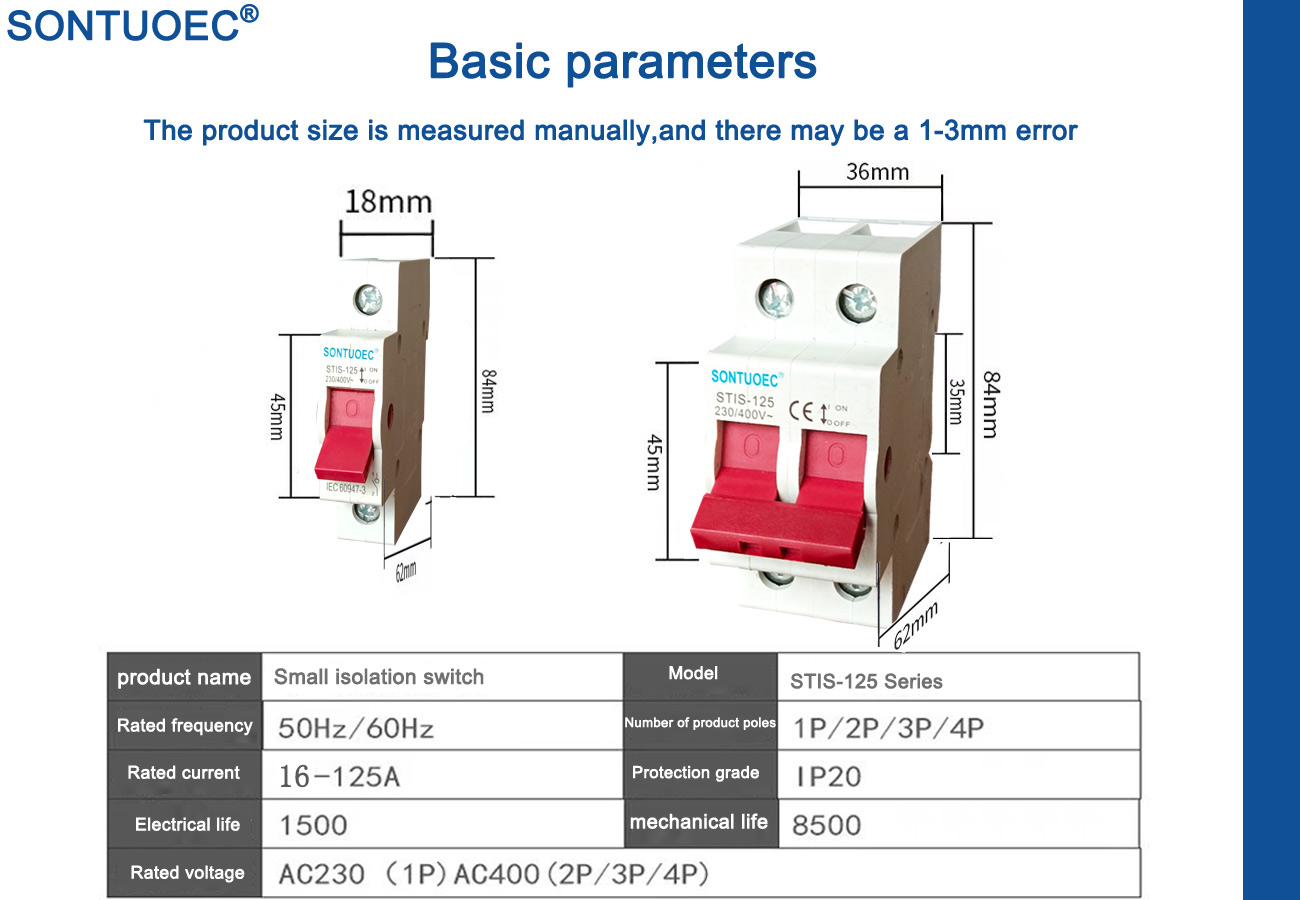

Име на производот	Прекинувач за изолатор STIS-125
Пол	1p 2p 3p 4p
Оценето Струја	16а, 20а, 25а, 40а, 63а, 80а, 100а, 125а
Оценето Напон	1П: AC230V 2p, 3p.4p: AC400V
Напон на изолација Уи	690V
Оценето Импулсот издржува напон (1,2/50) UIMP	6kv
Оценето кратко колото издржи тековна ICW	12le/1s
Оценето кратко Капацитет за правење кола ИЦМ	20LE/0,1s
Оценето правење и капацитет на кршење	3ie, 1.05ue, cosφ = 0,8
Користете категорија	AC-21B, AC-22A
Електричен Lifeивотот	1500
Механички Lifeивотот	8500
Загадување Диплома	3
Складирање Температура	-35ºC ~ +70ºC
Инсталација надморска височина	<2000m
Максимум Капацитет за жици (NM²)	16 (20а ~ 63а) 50 (80A ~ 125A)
Максимум Ограничете го вртежниот момент	2.0 (20а ~ 63а) 3,5 (80A ~ 125A)

Структура и карактеристики

1.structure:

Склопот на изолаторот STIS-125 е достапен во најразлични конфигурации, но обично вклучуваат фиксен контакт и подвижен контакт. Со помош на оперативен механизам (на пр. Рачка, мотор, итн.), Контактот може да се премести за да се отвори или затвори коло.

2. Феации:

Високи изолациони својства: Компонентите како што се контакти, изолатори и куќишта на прекинувачи за исклучување обично се изработени од високо изолациски материјали за да се обезбеди дека отпорноста на изолацијата помеѓу колото и земјата е доволно висока во исклучената состојба.

Очигледна точка на исклучување: Кога прекинувачот за изолатор на сериите STIS-125 е во исклучена состојба, јазот помеѓу неговите контакти е доволно голем за да обезбеди очигледна точка за исклучување, што го олеснува персоналот да ја препознае состојбата на колото.

Леснотии на работа: Исклучувачите на серии обично се дизајнирани со лесен за оперативен механизам што му овозможува на персоналот да го отвори или затвори колото со леснотија.

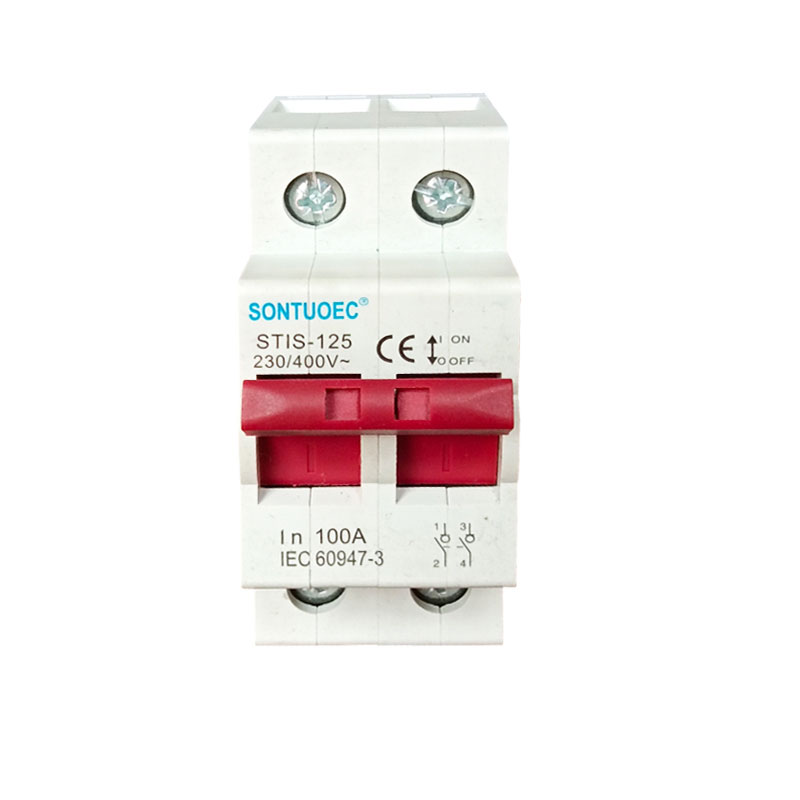

STIS-125 Isolator Switch

Сценарија за апликации

Series disconnectors are widely used in various electrical systems, including but not limited to:Power system: In power plants, substations and other power systems, the series disconnectors are used to isolate, segment or connect high-voltage circuits.Industrial systems: In factories, mines and other industrial systems, the STIS-125 Series Isolator Switch are used to control and protect various electrical equipment.Building system: In residential, commercial buildings and other Градежни системи, серија на прекинувачи за исклучување обично се инсталираат во полето за дистрибуција, што се користат за контрола на вклучувањето на колото.

Мерки на претпазливост за избор и употреба

1. Избор:

При изборот на прекинувач за изолатор на сериите STIS-125, треба да ги земете предвид номиналните напони и номиналната струја на колото, околината на употреба (на пр., Внатрешен, отворен, доказ за експлозија, итн.), Како и начинот на работа (на пр., Прирачник, моторизиран, итн.) И други фактори.

2.Прелари за употреба:

Пред да управувате со прекинувачот за исклучување, проверете дали колото е исклучено или во состојба без оптоварување.

За време на работењето, набудувајте ги релевантните регулативи за електрична безбедност и процедурите за работа.

Редовно проверувајте и одржувајте го прекинувачот за исклучување за да се обезбеди нејзино нормално работење и безбедност.
