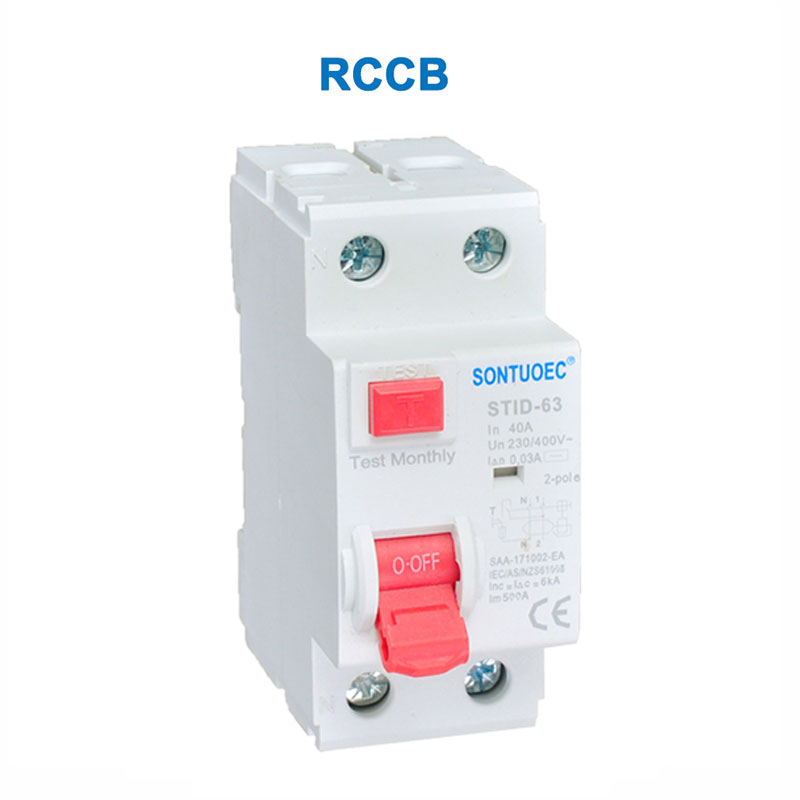

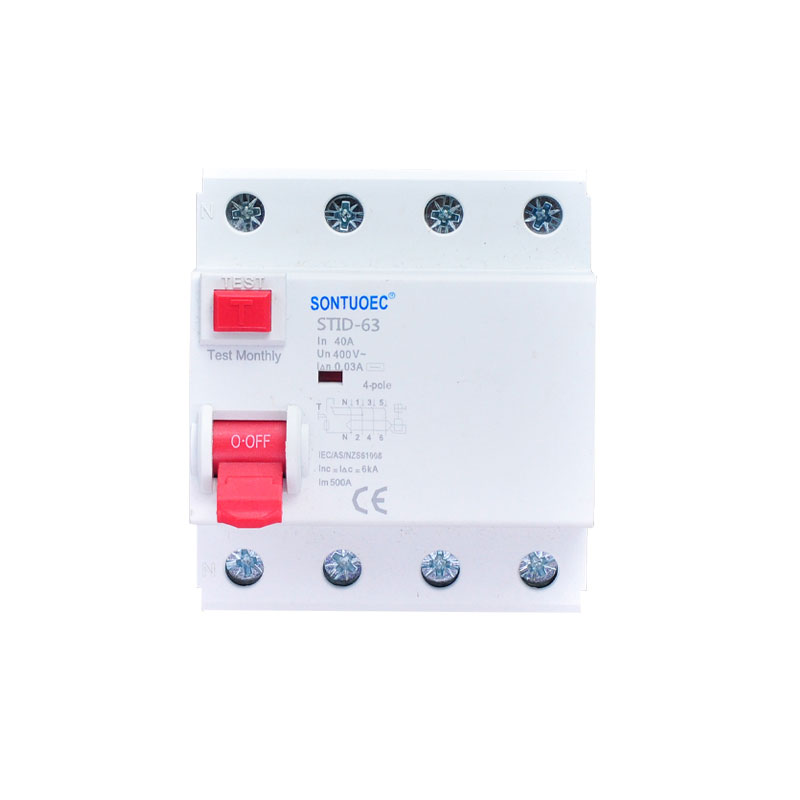

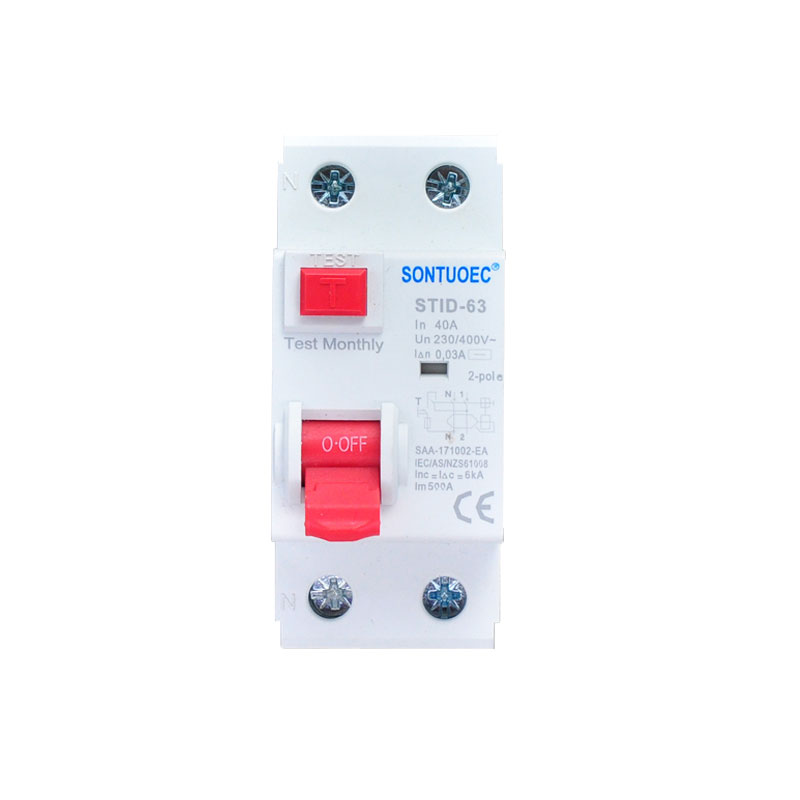

STID-63 RCCB, преостаната струја на струја на струја (STID-63 RCCB), е електричен уред за безбедност специјално дизајниран за да спречи електрични пожари и несреќи со електрична енергија. Главно ја следи преостанатата струја во колото, т.е. разликата помеѓу струјата на противпожарната линија и нултата линија. Кога оваа разлика (обично предизвикана од истекување) ја надминува претходно поставената вредност, STID-63 RCCB автоматски ќе го отсече колото за многу краток временски период, со што ќе се заштити личната безбедност и опремата од оштетување.
Режим | Електро-магнетен тип, електронски тип |
Стандард | IEC61008-1 |
Преостанати карактеристики на струјата | А, и Г, с |
Пол | 2p 4p |
Оценето за правење и кршење капацитет | 500а (во = 25а 40а) или 630а (во = 63а) |
Оценета струја (А) | 16,25,40,63а |
Оценета фреквенција (Hz) | 50/60 |
Номинален напон | AC 230 (240) 400 (415) Оценета фреквенција: 50/60Hz |
Оценета преостаната оперативна струја I/ N (A) | 0,03, 0,1, 0,3, 0,5; |
Оценета преостаната не -оперативна струја I бр | 0,5i n |
Оценета условна струја со краток спој | 6ka |
Оценета струја на услов за преостаната струја на краток спој I наизменична струја | 6ka |
Класа за заштита | IP20 |
На симетрично монтирање на панел од 35 мм |
Главни функции на STID-63 RCCB
Заштита на истекување: Основната функција на STID-63 RCCB е да открие преостаната струја во колото и брзо да го отсече колото кога ќе се открие истекување. Преостанатите струи обично се предизвикани од оштетена изолација на опрема, скршени жици или човечка електрична енергија.
Заштита на лична безбедност: Со брзо отсекување на колото за истекување, STID-63 RCCB може ефикасно да ги спречи несреќите на електрична енергија и да ги заштити животите на персоналот.
Електрична превенција од пожар: истекување на електрична енергија може да доведе до прегревање на колото, што пак може да доведе до пожар, а функцијата за навремено исклучување на STID-63 RCCB помага да се спречат ваквите електрични пожари.
STID-63 RCCB содржи внатрешен трансформатор на преостаната струја за откривање на преостаната струја во колото. Кога преостанатата струја ја надминува претходно поставената вредност, трансформаторот го активира механизмот за ослободување во внатрешноста на RCCB STID-63, предизвикувајќи брзо да го отсече колото.
1. Резидуална струја трансформатор: Обично е железо јадро во форма на прстен што се обвиткува околу огнот и нула жици на колото. Кога постои нерамнотежа на струјата помеѓу огнот и нултата жици (т.е. има преостаната струја), трансформаторот ја чувствува оваа нерамнотежа и генерира магнетски флукс.
Механизам за трошење: Кога трансформаторот открива преостаната струја што ја надминува претходно поставената вредност, го активира механизмот за трошење. Механизмот за газење може да биде електромагнет, механичка пролет или некој друг вид механизам што се користи за брзо отсекување на колото.
Висока чувствителност: STID-63 RCCB може брзо да открие мала струја на истекување и да го отсече колото за многу кратко време.
Висока сигурност: По ригорозно тестирање и сертификација, STID-63 RCCB имаат голема сигурност и стабилност и можат да работат стабилно долго време.
Лесно за инсталирање и одржување: STID-63 RCCB обично усвојува модуларен дизајн, лесен за инсталирање и одржување.
Широк спектар на заштита: STID-63 RCCBs се погодни за широк спектар на електрични системи, вклучително и станбени, комерцијални и индустриски.
STID-63 RCCBs широко се користат во ситуации кога има потреба да се спречат лични повреди и електрични пожари предизвикани од истекување на електрична енергија. На пример:
1. Резидентен електричен систем: Во резиденција, STID-63 RCCBs обично се инсталираат во главната кутија за дистрибуција или кутијата за дистрибуција на гранки за да ги заштитите електричните кола на целиот престој или одредена област.
.
3.индустриски електрични системи: Во индустриските области, STID-63 RCCBs обично се користат за заштита на критичните кола, како што се производните линии, механичка опрема и системите за контрола.
