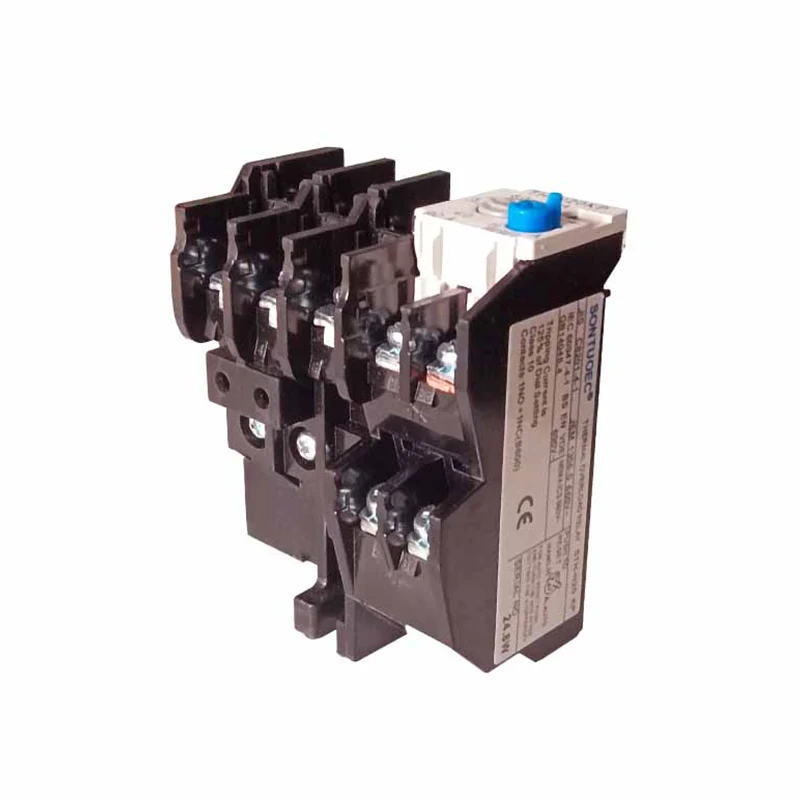

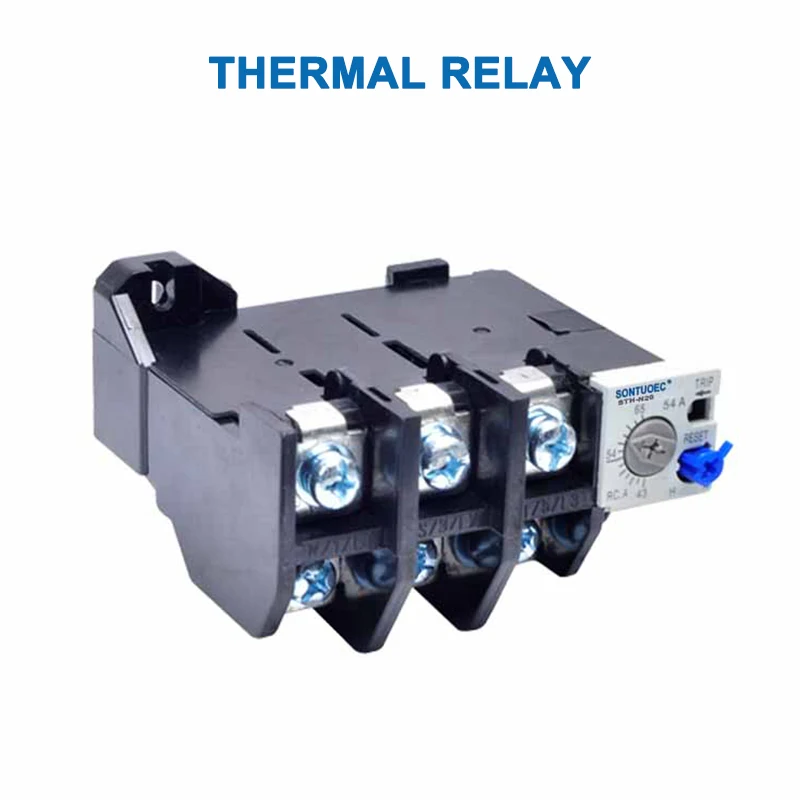

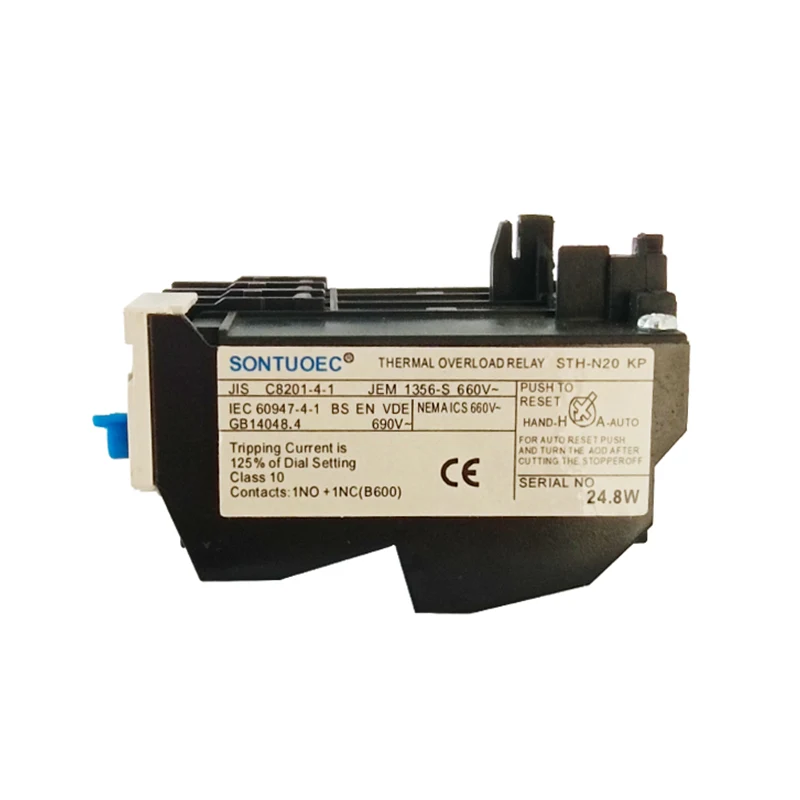

STH-N Термичкото реле на моделот е специјално дизајнирано за заштита на преоптоварување на AC мотор, кога струјата на моторната струја ја надминува номиналната струја, термичкото реле може автоматски да го отсече колото за да спречи оштетување на моторот поради преоптоварување.
Спецификации:
Производ Име | Термички Реле за преоптоварување |
Модел | Sth-n |
Материјал | Пластика, електронски Компоненти |
Термички Контакт | 1NO+1NC |
Термички Релерирана струја | 0,1а-105а |
Тековен опсег | Pls забележете ја струјата опсег кога ќе ја поставите нарачката |
Фреквенција | 660V |
Класа на тропање | 50/60Hz |
Боја | Како што е прикажана слика |

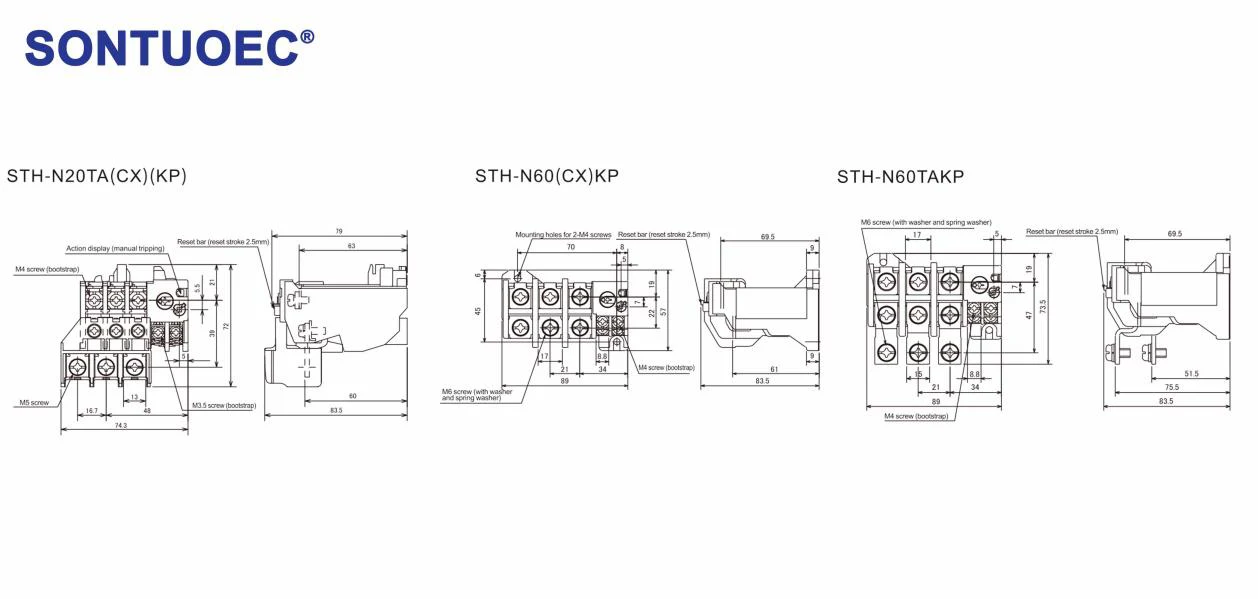

Тип | А | Аа | Аб | AC | Б | Ба | Бб | П.н.е. | В | Ca. | ЦБ | М | Тежина (кг) |
STH-N12 (CX) (KP) | 45 | 10 | 8 | 24 | 55 | 31 | 15 | 6.5 | 76.5 | 35 | 57 | М3.5 | 0.11 |
Sth-N18 (CX) | 54 | 12.5 | 10.2 | 24.5 | 59 | 32.5 | 16.3 | 6.7 | 80 | 40 | 58.5 | М4 | 0.13 |
Работен принцип
Оперативниот принцип на термичкото реле STH-N модел се заснова на термичкиот ефект на електричната струја. Кога моторот е преоптоварен, струјата што тече низ термичкото реле се зголемува, предизвикувајќи елементот за греење да генерира поголема топлина. Оваа топлина предизвикува да се наведне и да се деформира биметал, и кога деформацијата достигнува одредено растојание, ја турка шипката за поврзување да дејствува, предизвикувајќи да се пробијат контактите, со што се прекинува напојувањето на моторот.
Функција за заштита на преоптоварување: Термичкото реле од типот TH-N има сигурна функција за заштита на преоптоварување, што може да го отсече колото на време кога моторот е преоптоварен и да спречи моторот да биде оштетен.
Точно дејство: Акционите карактеристики на термичкото реле се стабилни и може да дејствува точно во рамките на поставениот опсег на струјата на преоптоварување за да го заштити моторот од оштетување.
Компактна структура: Термичко реле од типот Th-N усвојува компактен дизајн на структурата, зафаќа малку простор и е лесен за инсталирање и одржување.
Долг сервисен живот: Бидејќи термичкото штафета усвојува висококвалитетни материјали и процесот на производство, има долг животен век и голема сигурност.
Термичките релеи од типот Th-N се користат во апликации кои бараат заштита на преоптоварување на моторот, како што се системи за контрола на индустриска автоматизација, системи за електрична енергија, градежна опрема и така натаму. Особено во кола за контрола на моторот кои бараат чести почетнички и запирање, заштитната улога на термичките релеи е особено важна.
