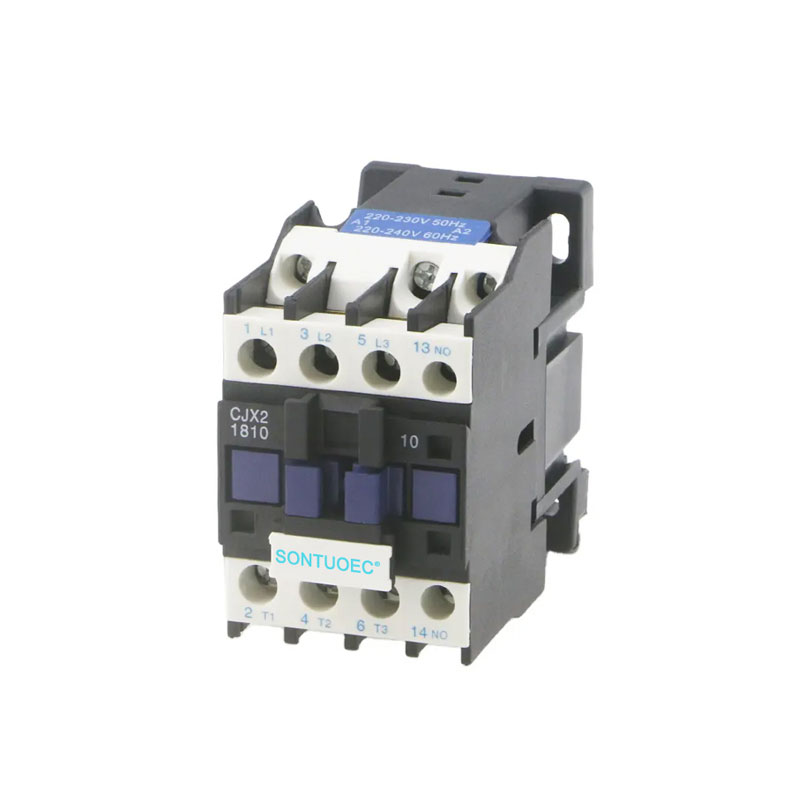

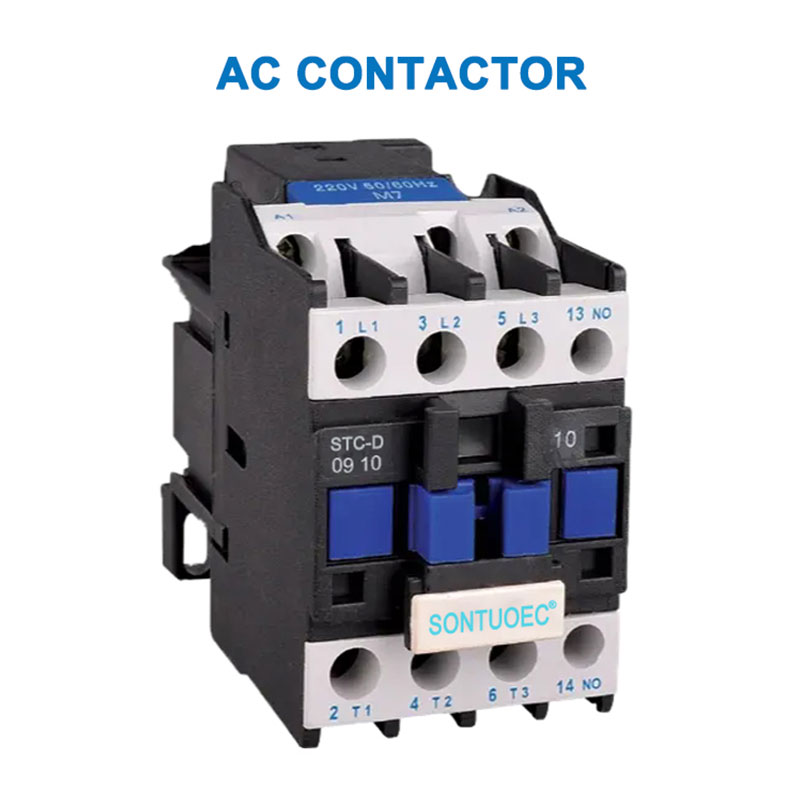

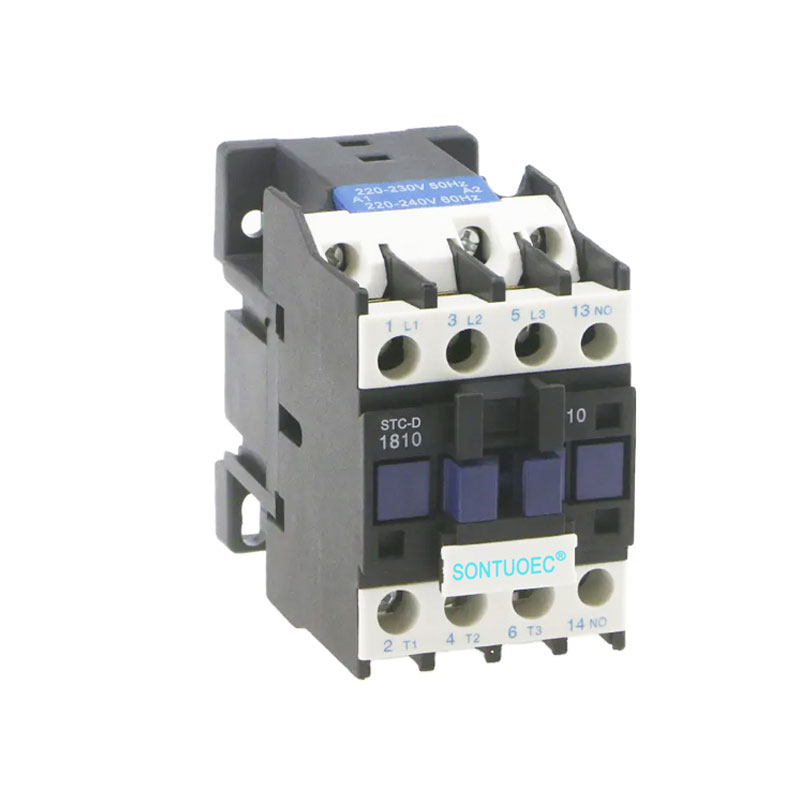

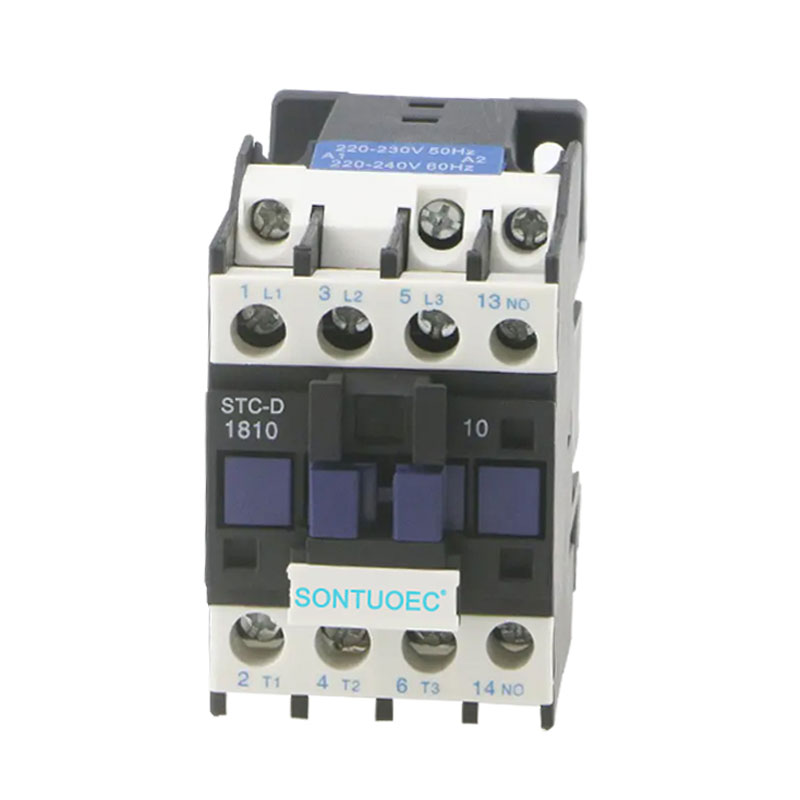

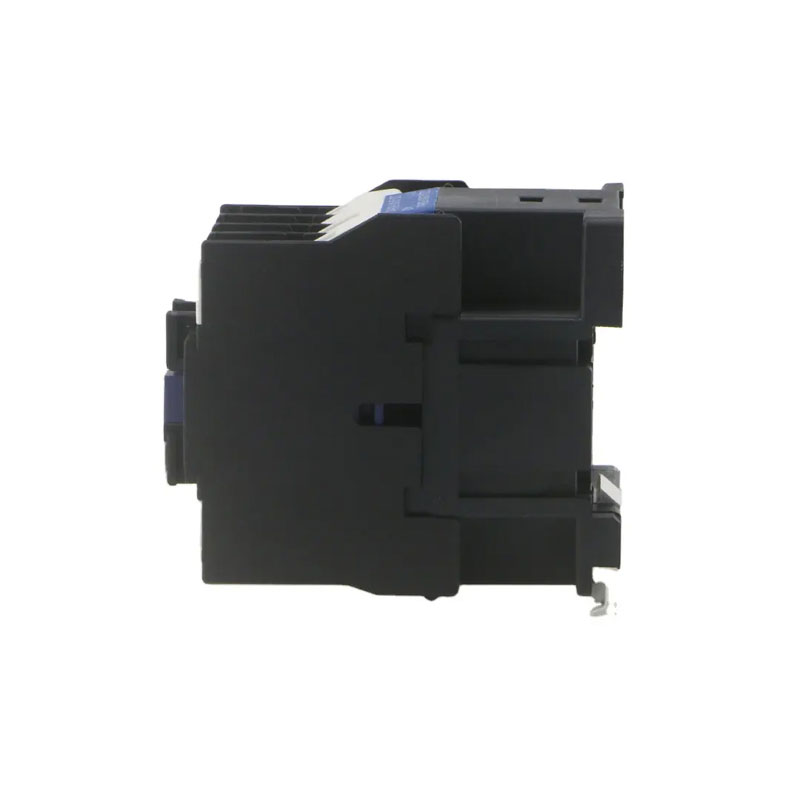

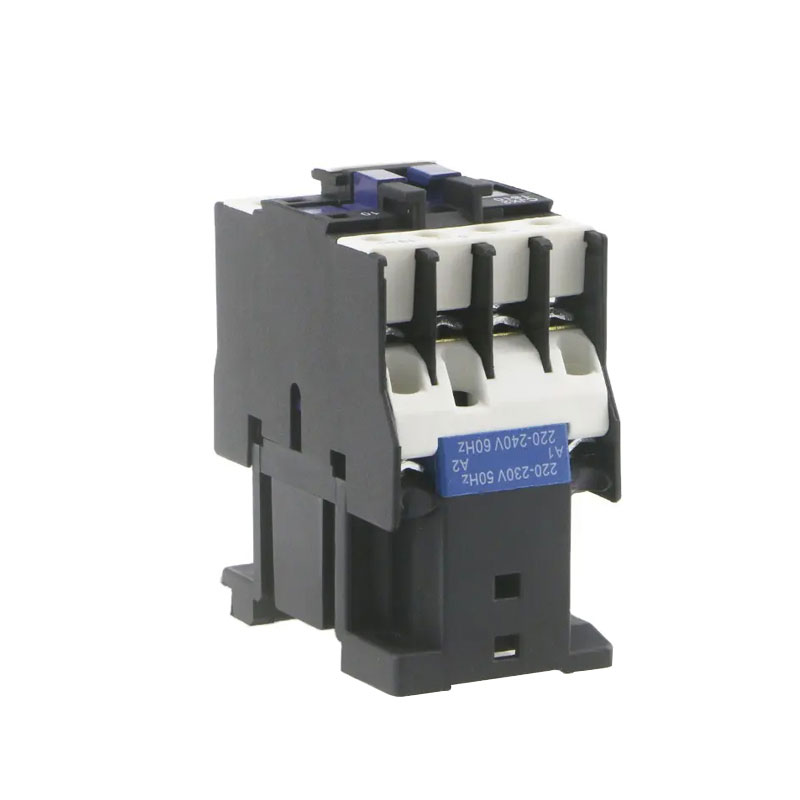

STC-D AC Контактор

STC-D AC Контактор е електрична компонента што се користи за далечинско управување и често вклучување или исклучување на струјните кола. Главно се користи за отворање и контролирање на кола во електроенергетските системи и за далечинско управување на мотори, осветлување и други електрични оптоварувања во индустриската автоматизација. Контакторот за наизменична струја (AC), т.е. STC-D AC Контактор, е важна опрема за електрична контрола, која игра незаменлива улога во областа на електроенергетскиот систем и индустриската автоматизација.

Модел:STC-D

Испрати барање

Опис на производот

Тип		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Номинална работна струја (A)	AC3	9	12	18	25	32	40	50	65	80	95
Номинална работна струја (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандардна оцена на моќност од 3 фази мотори 50/60Hz категорија AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Номинална топлинска струја (A)		20	20	32	40	50	60	80	80	125	125
Електричен живот	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Електричен живот	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механички век на траење (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Број на контакти	3П+БР					3P+NC+NO
Број на контакти	3P+NC					3P+NC+NO

Структура и принцип на работа

Структура: STC-D AC Контакторот главно се состои од електромагнетен систем (вклучувајќи железно јадро, калем и прстен за краток спој, итн.), Контактен систем (вклучувајќи главен контакт и помошен контакт) и уред за гаснење лак.

Принцип на работа: Кога серпентина на STC-D AC Контакторот е под напон, железното јадро генерира магнетно поле, кое ја привлекува арматурата и ги поттикнува контактите да дејствуваат, така што главните контакти и помошните контакти се затворени или исклучени, со што се контролира вклучувањето-исклучувањето на колото. Уредот за гаснење на лак се користи за гаснење на лакот кога контактите се исклучуваат за да се заштитат контактите од оштетување.

STC-D AC Contactor

Видови и карактеристики

1.Видови:

Контакторите за наизменична струја STC-D може да се категоризираат во различни типови според нивната употреба и перформанси, како што се индустриски контактори, контактори за згради и домаќинства. Вообичаените модели вклучуваат серии CJ (на пр. серии CJX2, серии CJ20, серии CJT1) како и сериски производи на ABB, Siemens, Schneider и други брендови.

2. Карактеристики:

Сигурна работа: STC-D AC Контакторите имаат висока доверливост и стабилност на работата и можат да издржат големи струи и напони.

Стабилни перформанси: неговиот контакт систем е направен од висококвалитетни материјали со добра електрична спроводливост и отпорност на абење на висока температура.

Практично одржување: STC-D AC Контакторите имаат компактна структура и се лесни за инсталирање и одржување.

Апликативни сценарија

Контакторите за наизменична струја STC-D имаат широк опсег на апликации во електроенергетските системи, индустриската автоматизација, електричната енергија во градежништвото и домаќинството. На пример, во електроенергетскиот систем, може да се користи за контрола на старт-стоп и промена на насоката на моторот; во индустриската автоматизација, може да се користи за контрола на старт-стоп на различни електрични опрема на производната линија; во зградата и електричната енергија во домаќинството, може да се користи за контрола на вклучувањето/исклучувањето на опремата, како што се осветлувањето и климатизацијата.
