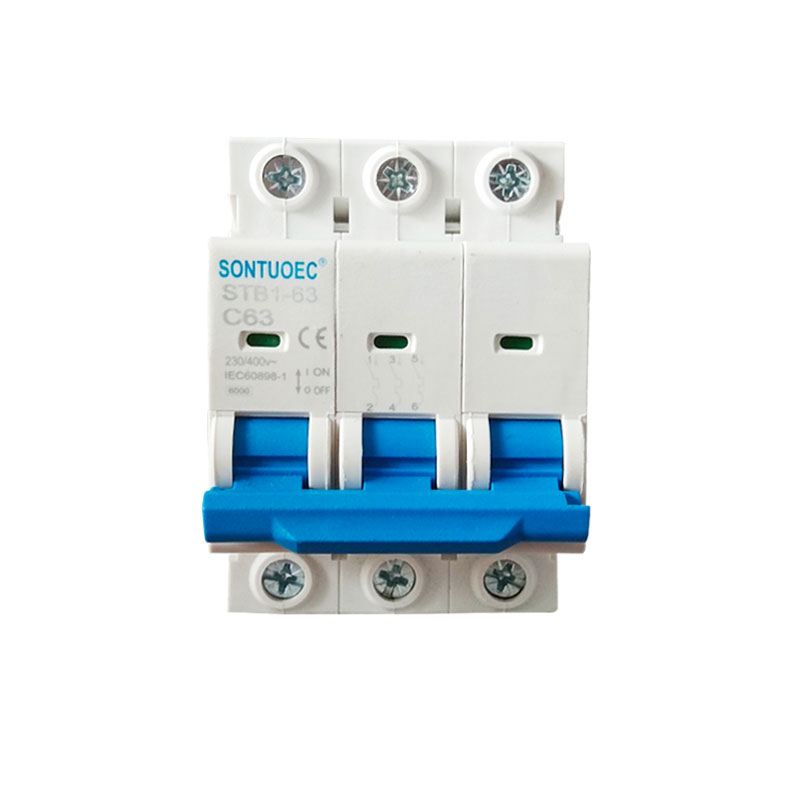

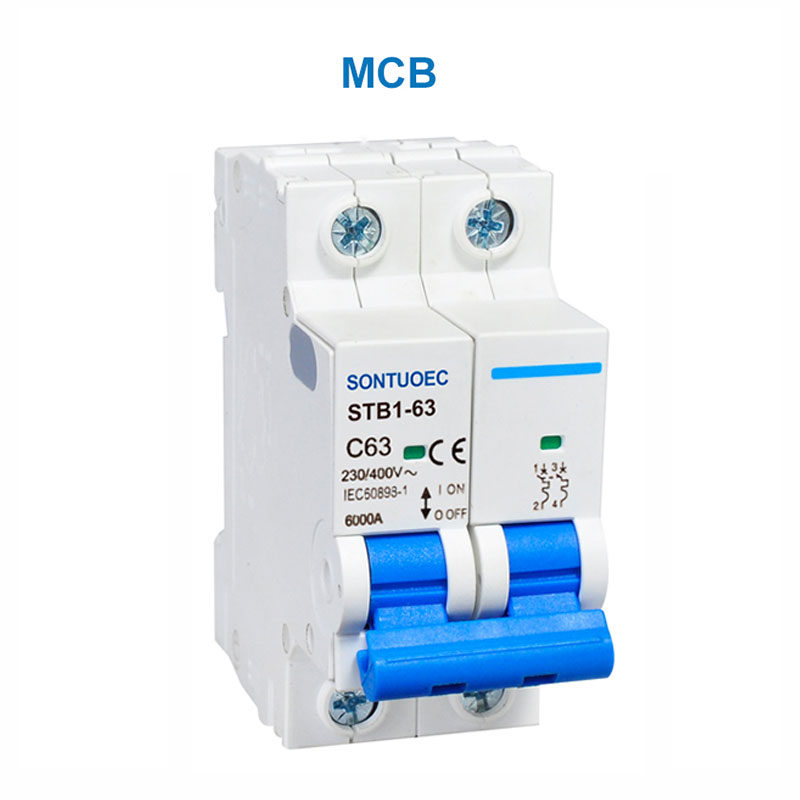

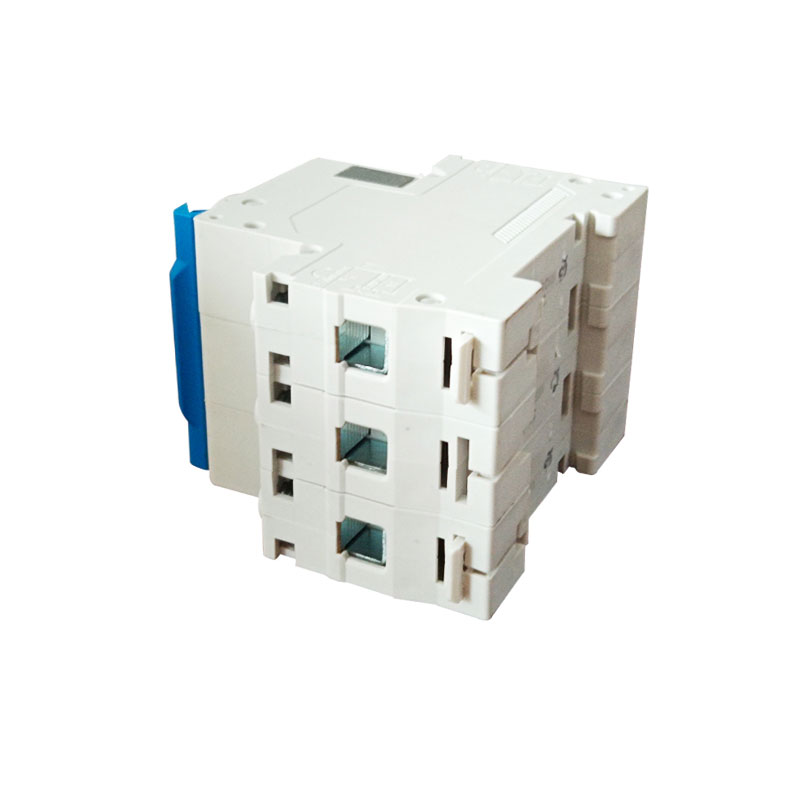

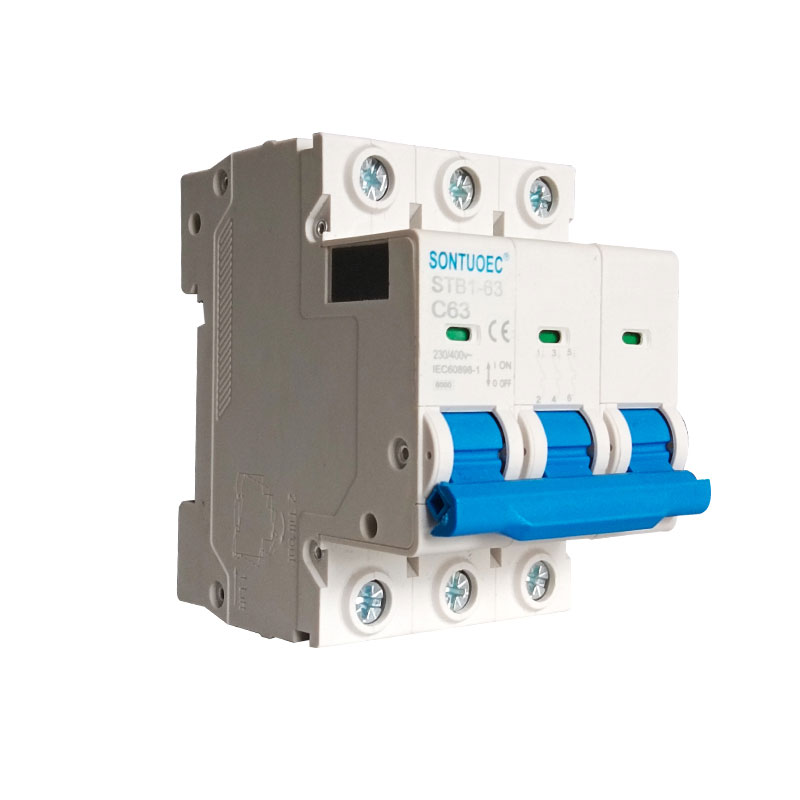

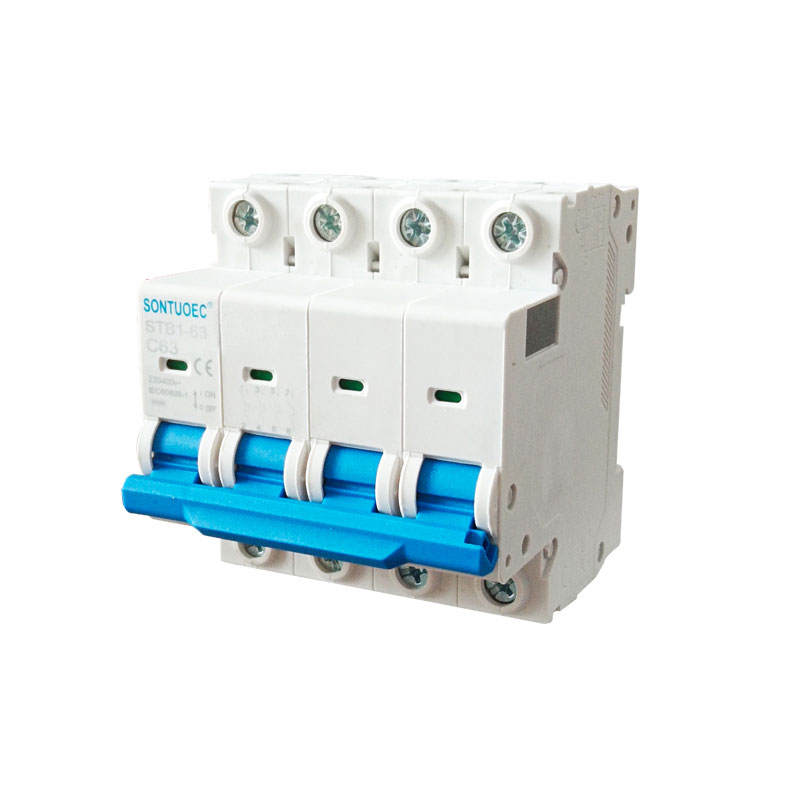

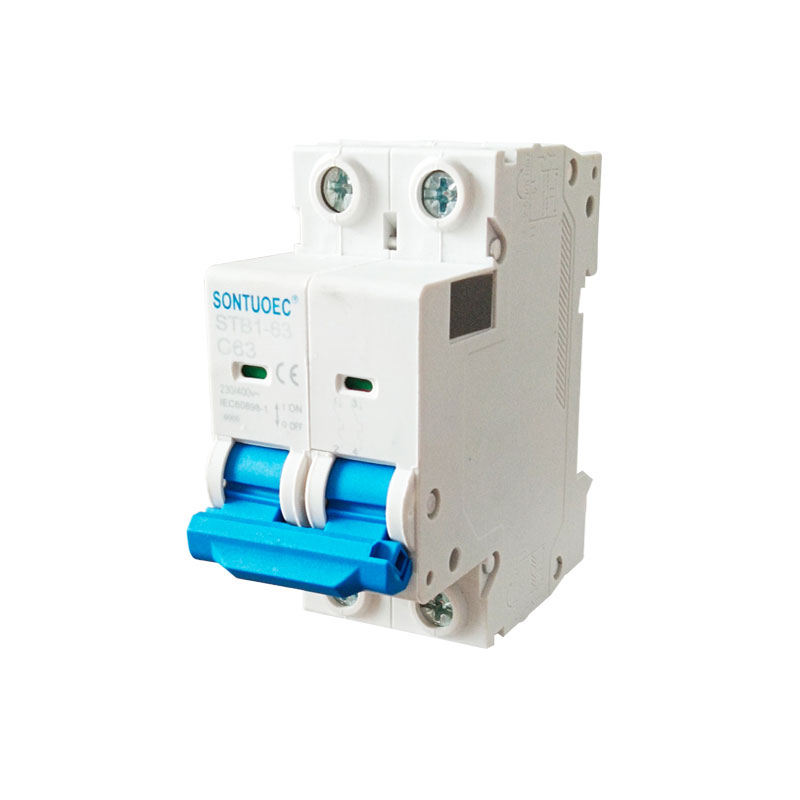

MCB, целото име е минијатурен прекинувач. Минијатурен прекинувач STB1-63 е електричен уред за безбедност што се користи за заштита на кола и опрема, способна за брзо отсекување на кола во случај на абнормална струја (на пр. Преоптоварување, кратки кола, итн.), Со тоа да се спречат електрични пожари и оштетување на опремата.
Модел |
STB1-63 |
Стандард |
IEC60898-1 |
Пол |
1p, 2p, 3p, 4p |
Крива на тропање |
Б, Ц, г. |
Оценет капацитет со краток спој (ICN) |
3ka, 4.5ka, 6ka |
Оценета струја (во) |
1,2,4,610,16,20,25,32,40,50,63А |
Оценет напон (ООН) |
AC230 (240)/400 (415) v |
Магнетни изданија |
К крива: помеѓу 3in и 5 во C крива: помеѓу 5in и 10in Д Крива: Помеѓу 10in и 14in |
Електро-механичка издржливост |
Над 6000 циклуси |
Главни функции на прекинувачот за минијатурни кола STB1-63
1. Заштита на оптоварувањето: Кога струјата во колото ја надминува оценетата вредност на MCB, STB1-63 минијатурното коло на кола автоматски го отсече колото во одреден временски период за да се спречи прегревањето на колото и опремата.
2. Заштита на кола за кола: Кога во колото се појавува краток спој, STB1-63 минијатурното коло на колото ќе го отсече колото веднаш за да се спречи струјата на краткиот спој да го оштети колото и опремата.
3. Заштита на траење (некои MCB ја имаат оваа функција): За MCBS со заштита од истекување, кога има истекување во колото, минијатурниот прекинувач на минијатурите STB1-63 брзо го прекина колото за да ја заштити личната безбедност.
MCB обично содржат термички магнетски или електронски детектор за патување внатре, што се користи за откривање на промените во струјата во колото. Кога струјата е абнормална, напаѓачот го активира механизмот на тропање на MCB, предизвикувајќи го минијатурното коло STB1-63 Минијатурно коло брзо го отсече колото.
1.Термален магнетски напаѓач: Ја користи топлината генерирана кога струјата минува низ спроводникот за да го активира тропањето. Кога струјата е преголема, спроводникот се загрева, предизвикувајќи биметал во внатрешноста на термичкиот магнетски напаѓач да се наведнува, со што се активира механизмот за газење.
2.Електронски напаѓач: Ги користи електронските компоненти за откривање на тековните промени и контрола на дејството на механизмот за газење. Кога е откриена абнормална струја, електронскиот напаѓач испраќа сигнал до механизмот за газење за да го отсече колото.
MCB се широко користени во електричните системи во станбени, комерцијални и индустриски области за заштита на кола и опрема од оштетување предизвикано од абнормални струи. Тие обично се инсталираат во кутии за дистрибуција, табли или контролни ормани и се користат како главен прекинувач или гранка прекинувач на коло.
Избор и инсталација на MCBS
1. Избор: При изборот на MCBS, треба да земете предвид фактори како што се номиналната струја на колото, нивото на напон, карактеристиките на заштитата и дали е потребна заштита од истекување. Исто така, важно е да се осигурате дека избраните минијатурни прекинувачи на минијатурите STB1-63 со локални стандарди и регулативи за безбедност на електрична енергија.
2.Инсталирање: Минијатурното коло на STB1-63 минијатурни колачи може да се инсталира во суво, вентилирано опкружување без корозивни гасови и осигурете се дека е жичен правилно и безбедно. За време на инсталацијата, треба да се забележат релевантни регулативи за електрична безбедност и процедури за работа.
