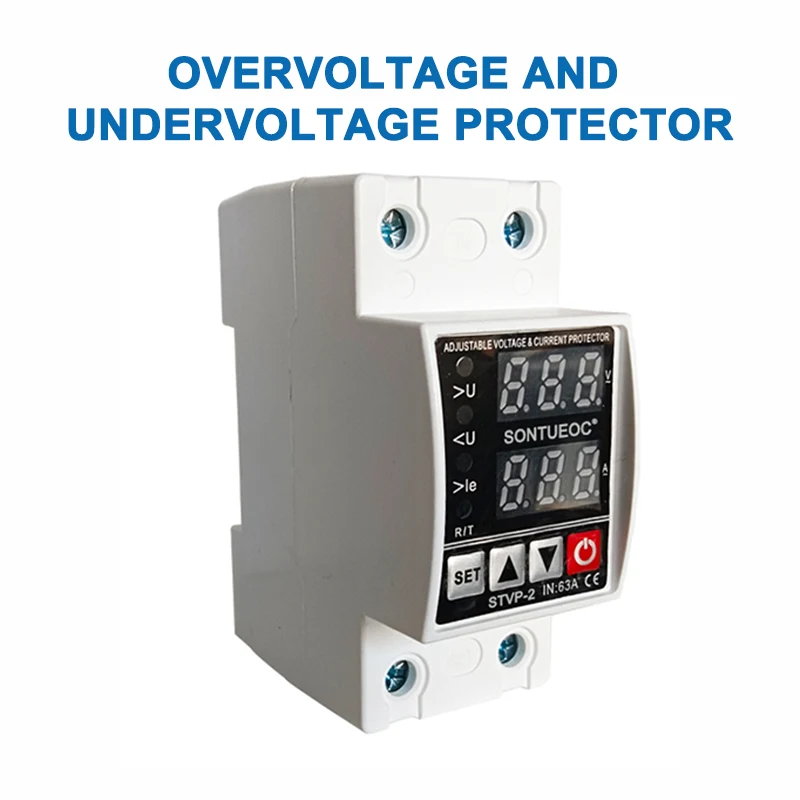

Заштитниците за пренапон и над набудување се заштитен уред што се користи за да се спречи напонот во колото да надмине одредена вредност и опрема за оштетување. Заштитен заштитник е заштитен уред што се користи за да се спречи напонот во колото да биде премногу ниско и да ја оштети опремата или да предизвика да не функционира правилно.
Параметри на производи:

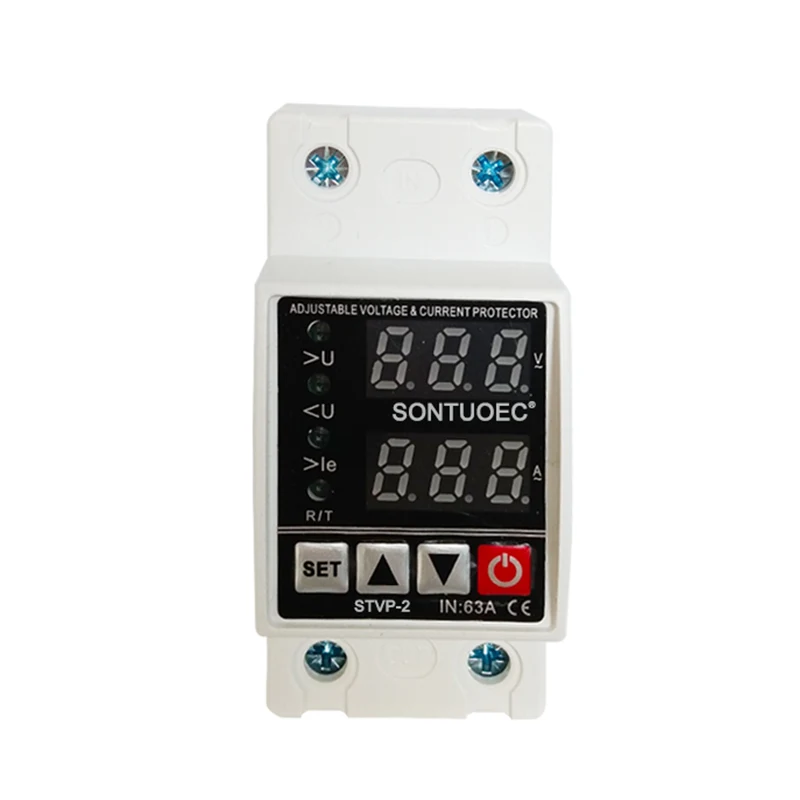

Модел број | STVP-2 |
Снабдување со електрична енергија | 230VAC 50/60Hz |
Max.loading моќ | 1 ~ 63А прилагодлив (стандардно: 63а) |
Над-напон Опсег на вредност за заштита | 230V ~ 300 ~ OFF (Стандардно: 270V) |
Над-напон Опсег на напон за обновување | 225V-295V (стандардно: 250V) |
Над-напон Време на акција за заштита | 0,1S ~ 30 -ти (стандардно Вредност: 0,5s) |
Преголем напон r Времето за одложување на Ecovery | 1S ~ 500 -ти (стандардно: 30 -ти) |
Под-напон Опсег на вредност за заштита | 140V-210V -Оф (стандардно: 170V) |
Под-напон Опсег на напон за обновување | 145V-215V (Стандардно: 190V) |
Под-напон Време на акција за заштита | 0,1S ~ 30 -ти (стандардно: 0,5) |
Времето за одложување на под-напон R Ecovery | 1S ~ 500 -ти (стандардно: 30 -ти) |
Прекумерна струја Опсег на прилагодување | 1-40a (стандардно20А) 1-63а (стандардно: 40А) |
Прекумерна струја Опсег на акција | 0,1 ~ 30 секунди (Стандардно: 0,5s) |
Времето за одложување на прекумерна струја R Ecovery | 1S ~ 500 -ти (стандардно: 30 -ти) |
Одложување на моќност време | 1S ~ 500 -ти (стандардно: 10 -ти) |
Моќ потрошувачка | <2W |
Електричен Машински живот | 100.000 пати |

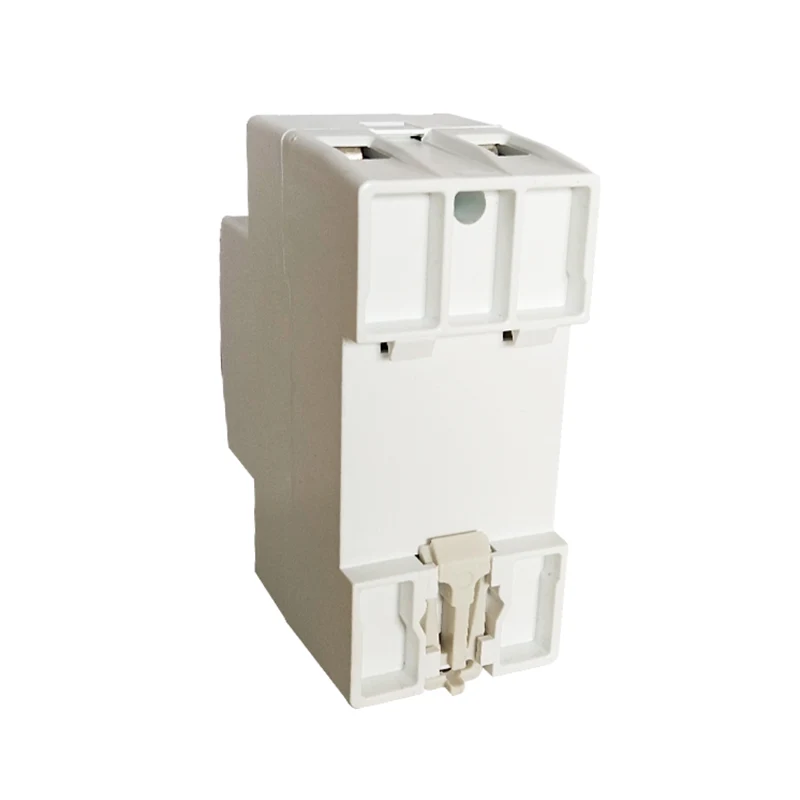

Инсталација | 35мм Дин железница |

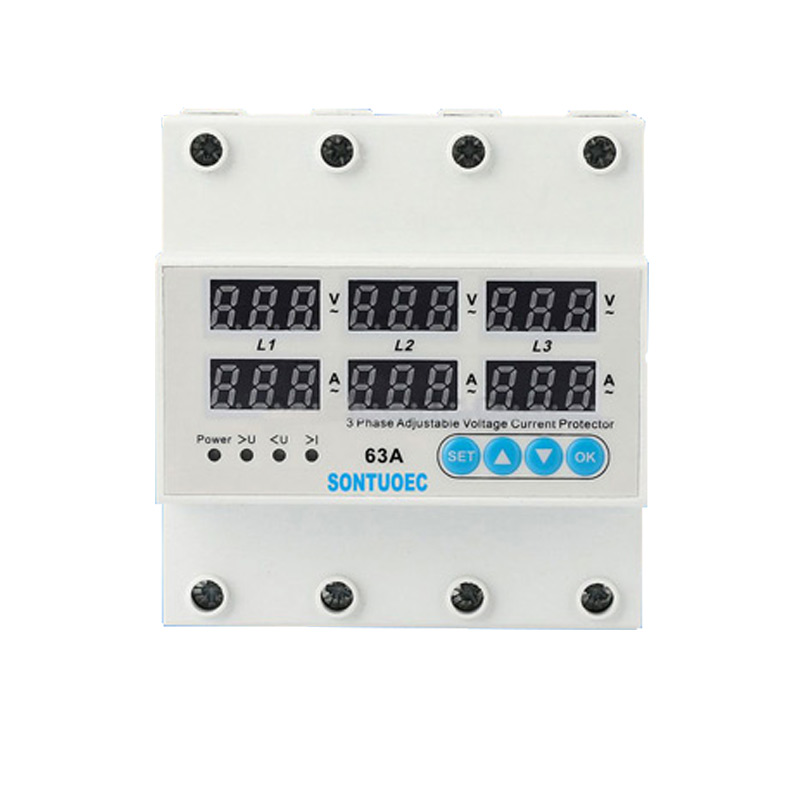

Трифазно време на движење на рамнотежа
Бр. |
Времиња на струјата на поставувањето |
Време на движење |
Започнете состојба |
Температура на околината |
||
1 |
1.05 |
> 2H |
Студената состојба |
20 ± 5oc |
||
2 |
1.2 |
<2h |
Состојба на топлина (следејќи го тестот бр.1) |
|||
3 |
1.5 |
<4min |
||||
4 |
7.2 |
10а |
2s |
≤63a |
Студената состојба |
|
10 |
4S |
> 63а |
Карактеристично движење на движење на фази
Бр. |
Времиња на струјата на поставувањето |
Време на движење |
Започнете состојба |
Температура на околината |
|
Било која две фази |
Друга фаза |
||||
1 |
1 |
0.9 |
> 2H |
Студената состојба |
20 ± 5oc |
2 |
1.15 |
0 |
<2h |
Состојба на топлина (следејќи го тестот бр.1) |
Принцип на работа:
Со следење на напонот во колото, кога напонот е помал од поставената вредност, заштитник со низок напон ќе го прекине напојувањето или ќе преземе други заштитни мерки за да спречи оштетување на опремата или не може да работи нормално заради поттик.
Сценарио за апликација:
Погодно за различни прилики за кои е потребно стабилно снабдување со напон, како што се системот за електрична енергија, систем за контрола на индустриска автоматизација, уреди за домаќинства и така натаму.
Карактеристики:
Се карактеризира со висока чувствителност, точна акција и сигурна заштита.
Може да ја заштити опремата од под-напон оштетување и да обезбеди дека опремата работи нормално под стабилна напонска околина.
Забележано: Кога за прв пат ќе го поврзете производот, треба да почекате околу 10 секунди (Време на одложување на напојување: 1 S ~ 50 0S (стандардно: 10 s)), по исклучувањето на црвеното светло, тогаш производот ќе работи.
Покрај посебните заштитници на пренапон и поттикнување, постојат интегрирани заштитници кои обезбедуваат и пренапон и заштита на наводот. Овие комбинирани заштитници обично имаат посеопфатни карактеристики на заштита и се способни да реагираат на повеќе напонски аномалии во исто време, обезбедувајќи посеопфатна заштита за кола и опрема.
