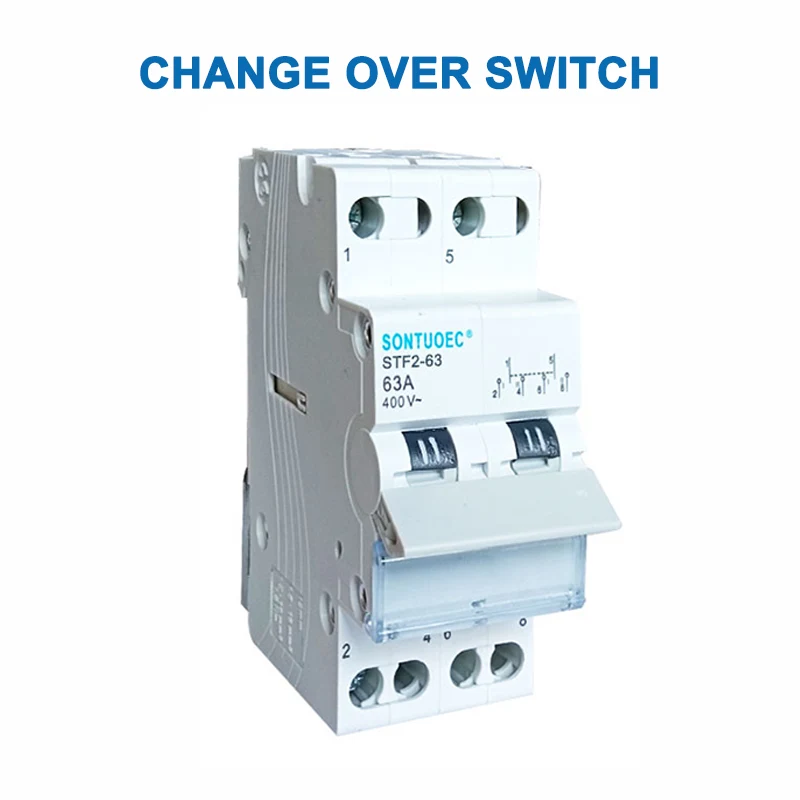

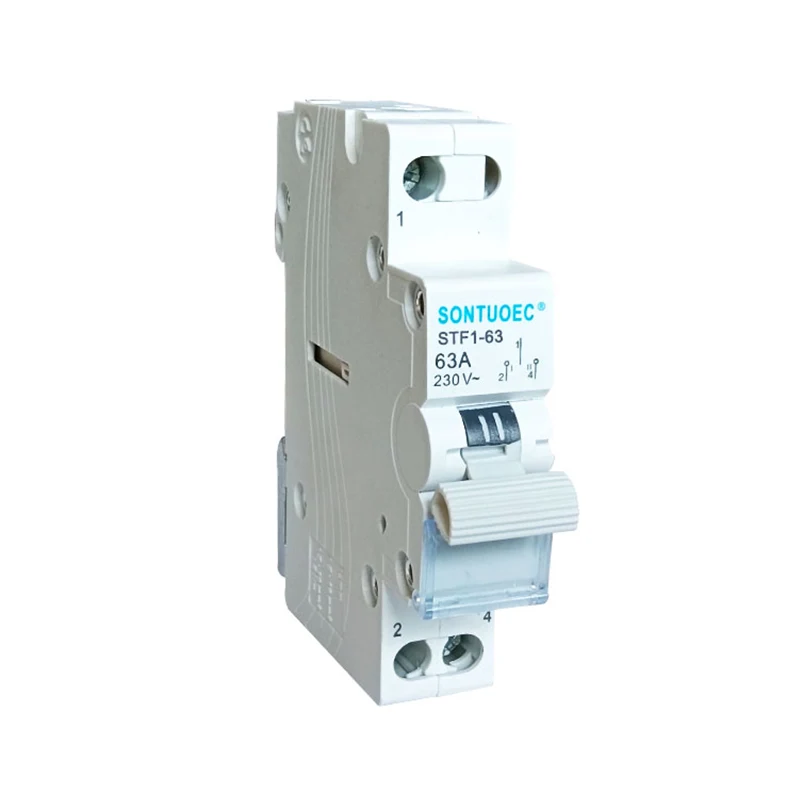

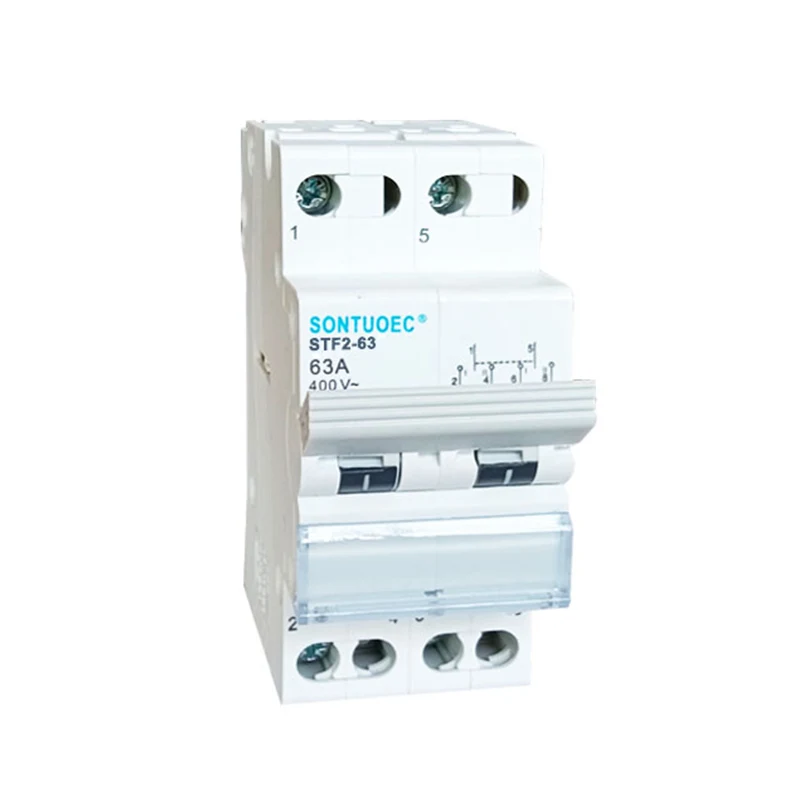

Прирачник за промена на прекинувачот е прекинувач со две или повеќе позиции што можат да се работат рачно за да се промени статусот на врската на колото. Најчесто се користи во апликации каде треба да се изберат различни патеки на колото, како што се преклопување на резервна копија, опрема за започнување и стоп за опрема, итн.
Ставка |
SFT2-63 |
Оценето работно струја |
16,20,25,32,40,63А |
Пол |
1p, 2p, 3p, 4p |
Оценет работен напон |
230/ 400V |
Контрола на напон |
AC230V/380V |
Номинален напон на изолација |
AC690V |
Време на трансфер |
≤2s |
Фреквенција |
50/60Hz |
Оперативен модел |
Прирачник (I-O-II) |
Ниво на АТС |
CE |
Механички живот |
10000 пати |
Електричен живот |
5000 пати |
Принцип на работа
Работен принцип на рачен прекинувач за враќање е релативно едноставен. Содржи еден или повеќе групи на контакти кои се поврзани со различни кола на различни позиции. Кога рачката или копчето се ракува, контактите се движат со неа, со што се менува состојбата на колото за колото.
Рачните прекинувачи за враќање се достапни во најразлични типови и конфигурации, следниве се вообичаени:
Еднополни, единечни (SPST) прекинувачи: Имајте само еден контакт за да поврзете или исклучете коло.
Еднополни прекинувачи со двојно фрлање (SPDT): Имајте еден заеднички контакт и два опционални контакти што можат рачно да се префрлат на две различни кола.
Двоен пол, двојно фрлање (DPDT) прекинувачи: Имајте два независни прекинувачи со единечен пол, двојно фрлање кои можат да префрлат две кола истовремено.
Покрај тоа, рачните прекинувачи за враќање може да се категоризираат според параметрите како што се методот на инсталација, номинална струја и номинален напон.
Рачните прекинувачи за враќање се користат во различни ситуации кога е потребно рачно префрлување на колото, како што се:
Префрлување на моќност во мирување: Во електроенергетските системи, кога главното напојување не успее, прирачниот прекинувач за враќање може да се користи за да се префрли на напојувањето со мирување за да се обезбеди континуирано работење на опремата.
Контрола на започнување и стоп на опремата: Во системите за контрола на индустриска автоматизација, рачните прекинувачи за враќање се користат за контрола на започнување и стоп за опрема.
Тестирање и дебагирање на кола: За време на тестирањето и дебагирањето на колото, може да се користат рачни прекинувачи за враќање за да се изберат различни патеки за тестирање и анализа.
