Контактор за домаќинство AC

Контакторите за домаќинство STH8-100 серија се првенствено дизајнирани за AC 50Hz (или 60Hz), со номинален работен напон до 400V. Тие имаат номинална оперативна струја до 100А под категоријата AC-7A за употреба и до 40A под категоријата AC-7B за употреба. Овие контакти се користат за контрола на ниски или малку индуктивни оптоварувања во станбени и слични апликации, како и за контрола на оптоварувањето на моторот на домаќинството. Производот главно се применува во домови, хотели, станови, канцелариски згради, јавни згради, трговски центри, спортски места, итн., За да се постигнат автоматски функции за контрола. Усогласеност на стандардите: IEC61095, GB/T17885.

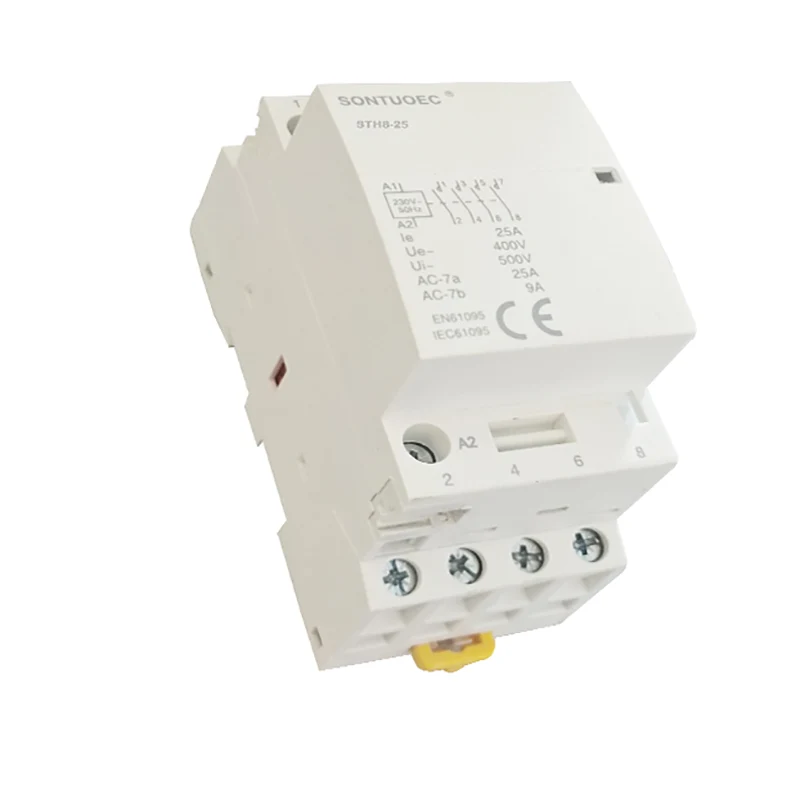

Модел:STH8-25

Испрати барање

Опис на производот

Тип	Контактор
Оценка а	16	20	25	32	40	63	100
СИДА	Да
Bctsindication Помошен	Да
BACTC Контрола Помошен од жолта клипови	Да

Тип					Ширина во 9мм модули

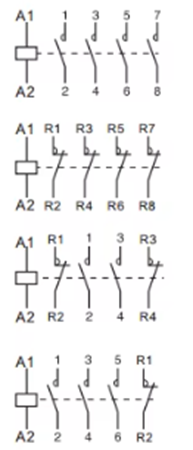

1p	Оценка (ЛН) AC-7A	Оценка (ЛН) AC-7A	Контрола напон (VAC) (50Hz)	Контакт
	16а	6а	24	1но	2
	20а	7а	110	1nc
	25а	9а	230
2П
	16а	6а	24	2no	2
	20а	7а	110	1NO+1NC
	25а	9а	230	2nc
	32а	12а	24	2no	4
	40а	18а	110	1NO+1NC
	63а	25а	230	2nc
	100а	_	24		6
			110	2no
			230
3П
	16а	6а	24	3но	4
	20а	7а	110	3nc
	25а	9а	230
	32а	12а	24	3но	6
	40а	18а	110	3nc
	63а	25а	230
4П
	16а	6а	24	4no	4
	20а	7а	110	4nc
	25а	9а	230	2NO+2NC 3NO+1NC
	32а	12а	24	4no	6
	40а	18а	110	4nc
	63а	25а	230	2NO+2NC 3NO+1NC
	100а	_	24	4no	12
			110
			230

Главна структура

Контакторот за домаќинство AC обично се состои од следниве делови:

Систем за контакт: вклучително и главни контакти и помошни контакти. Главниот контакт се користи за вклучување и пробивање на главното коло, кое обично има поголема оценета струја; Помошниот контакт се користи за вклучување и кршење на контролното коло, кое има помала оценета струја.

Електромагнетски систем: Се состои од железо јадро, арматура и калем. Кога серпентина е енергизирана, јадрото создава магнетно поле што ја привлекува арматурата и ги затвора контактите; Кога серпентина е де-енергизирана, магнетното поле исчезнува, арматурата се ослободува и контактите се скршени.

Уред за гаснење на лакот: Се користи за гаснење на лакот кога контактите се исклучени, спречувајќи го лакот да предизвика оштетување на контактите.

Школка и додатоци: Школка се користи за заштита на внатрешните компоненти од влијанието на надворешното опкружување; Додатоците вклучуваат држачи за монтирање, терминали, итн., Кои се користат за реализирање на инсталацијата и жици на контактор.

Принцип на работа

Работниот принцип на контактните во домаќинството AC се заснова на принципот на електромагнетна индукција. Кога серпентина е енергизирана, железото јадро создава магнетно поле што ја привлекува арматурата и ги затвора контактите; Кога серпентина е де-енергизирана, магнетното поле исчезнува, арматурата се ослободува и контактите се исклучени. Со контролирање на енергизацијата и де-енергизацијата на серпентина, може да се реализира далечински управувач и заштита на кола на домаќинството.

Технички параметри

Главните технички параметри на контактрите за домаќинства со наизменична струја вклучуваат номинален напон, номинална струја, номинална фреквенција, капацитет за поврзување и кршење и така натаму. Изборот на овие параметри треба да се утврди според реалната состојба на колото на домаќинството за да се обезбеди нормална работа и безбедна употреба на контактор.

Номинален напон: се однесува на нивото на напон кога контактор работи нормално.

Оценета струја: се однесува на максималната струја што контактор може да ја издржи долго време под номиналниот напон.

Оценета фреквенција: Фреквенцијата на напојувањето кога контактор работи нормално.

Капацитет за поврзување и кршење: Максимална струја што контактор може со сигурност да се поврзе и да се скрши под одредените услови.
