Прекинувач на електрично коло

Електрично прекинувач на колото е уред за префрлување способен за носење и кршење на струјата под нормални или абнормални услови на колото. Неговата главна функција е да го заштити колото од оштетување предизвикано од преоптоварување, кратки кола и други абнормални услови за да се обезбеди безбедно и стабилно работење на електроенергетскиот систем. Кога во колото се појавуваат преоптоварување, краток спој и други грешки, прекинувачот на електричното коло може брзо да ја прекине струјата, да спречи проширување на дефектот и да ја заштити опремата и личната безбедност.

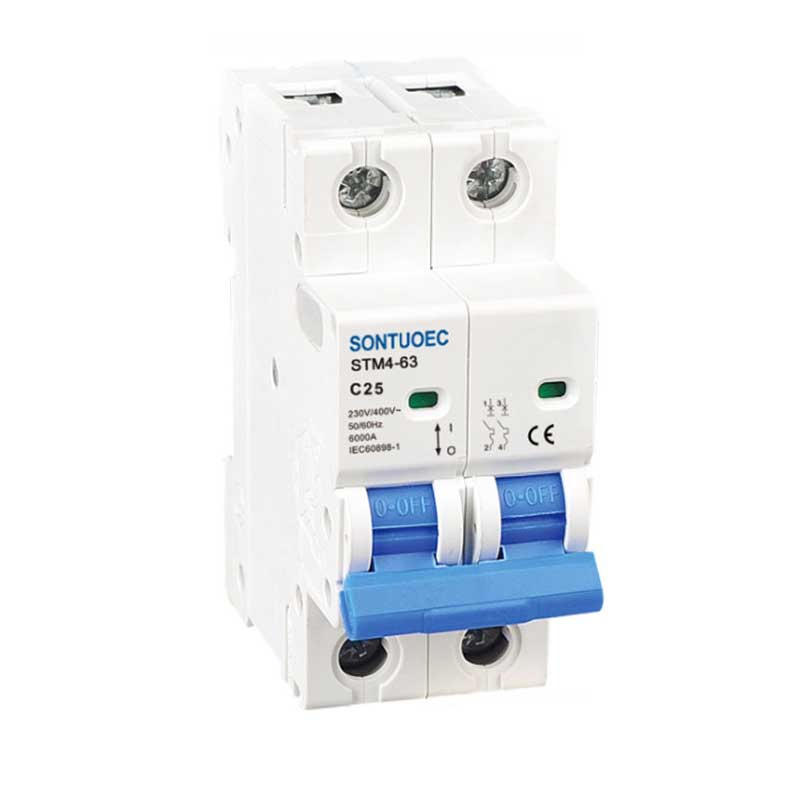

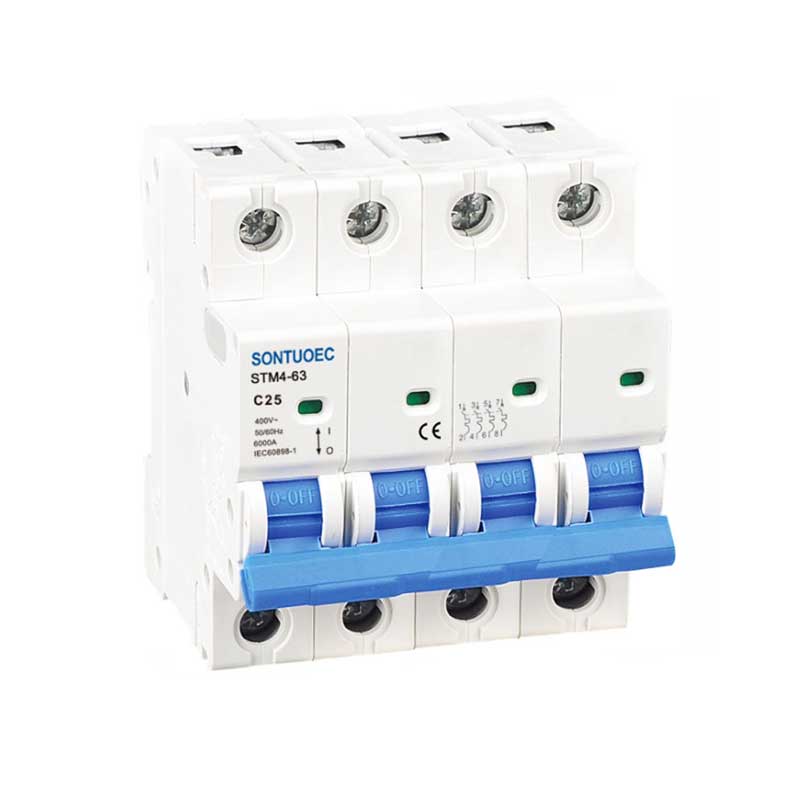

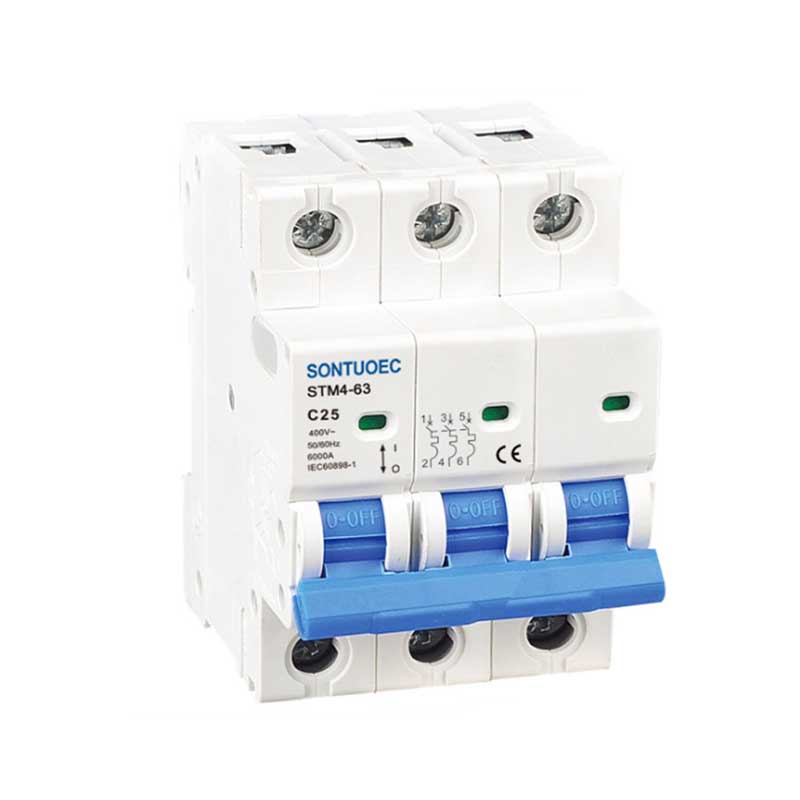

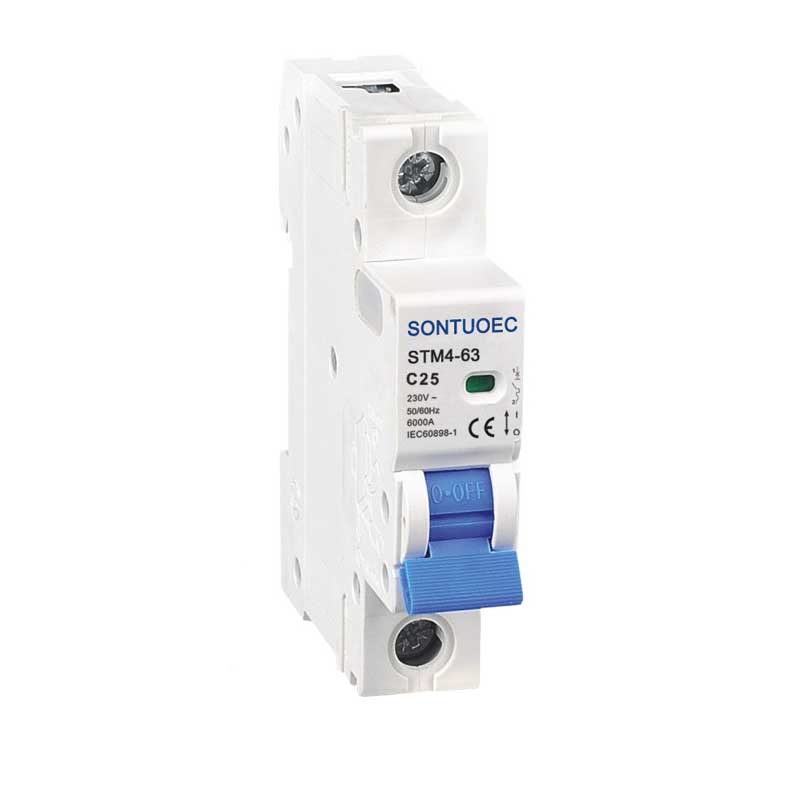

Модел:STM4-63

Испрати барање

Опис на производот

Модел	STM4-63
Стандард	IEC60898-1
Пол	1p, 2p, 3p, 4p
Капацитет за кршење на краток спој	3ka, 4.5ka, 6ka
Оценето Струја (во)	1,2,4,610,16,20,25,32,40,50,63А
Оценето Напон (ОН)	AC230 (240)/400 (415) v
Оценето Фреквенција	50/60Hz
Крива на тропање	Б, Ц, г.
Магнетски изданија	Б крива: помеѓу 3in и 5 во
	C крива: помеѓу 5in и 10in
	Д Крива: помеѓу 10in и 14in
Електро-механички издржливост	над 6000 циклуси

Принцип на работа

Работен принцип на прекинувачи на електрични кола се заснова на принципите на електромагнетна индукција и механички пренос. Кога струјата во колото ја надминува номиналната вредност, термичкиот елемент во прекинувачот на колото ќе се загрее и ќе произведе деформација на биметалот, или електромагнетот ќе произведе доволно вшмукување за да го направи механизмот за исклучување, со што ќе се отсече колото. Покрај тоа, прекинувачот на колото има и уред за гаснење на лак, кој може ефикасно да го изгасне лакот создаден при кршење на струјата и спречување на лакот да му наштети на опремата и персоналот.

Главни компоненти

Прекинувачот на електричното коло генерално се состои од систем за контакт, систем за гаснење на лакот, механизам за работа, напаѓач, школка и така натаму. Системот за контакт се користи за поврзување и исклучување на прекинувачот; Системот за гаснење на лакот се користи за гаснење на лакот создаден при кршење на струјата; Работен механизам се користи за реализирање на рачното или автоматското работење на прекинувачот; Триперот е делот што го активира дејството на прекинувачот според ситуацијата со дефектот во колото; Школка се користи за заштита на внатрешната структура на прекинувачот и спречување на надворешно мешање.
