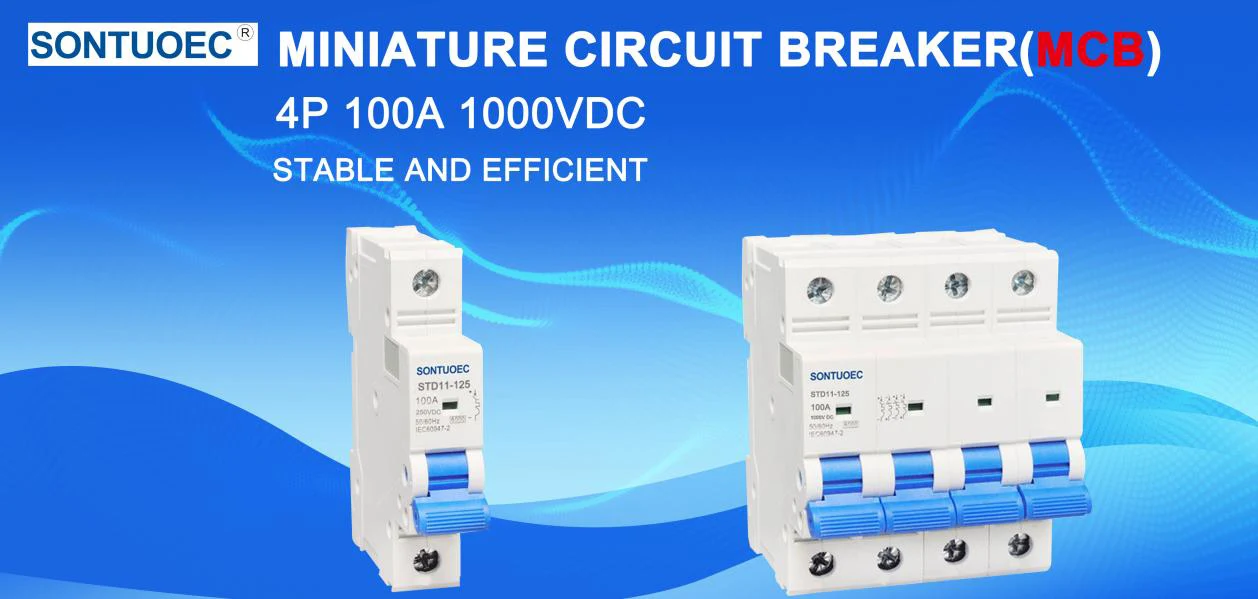

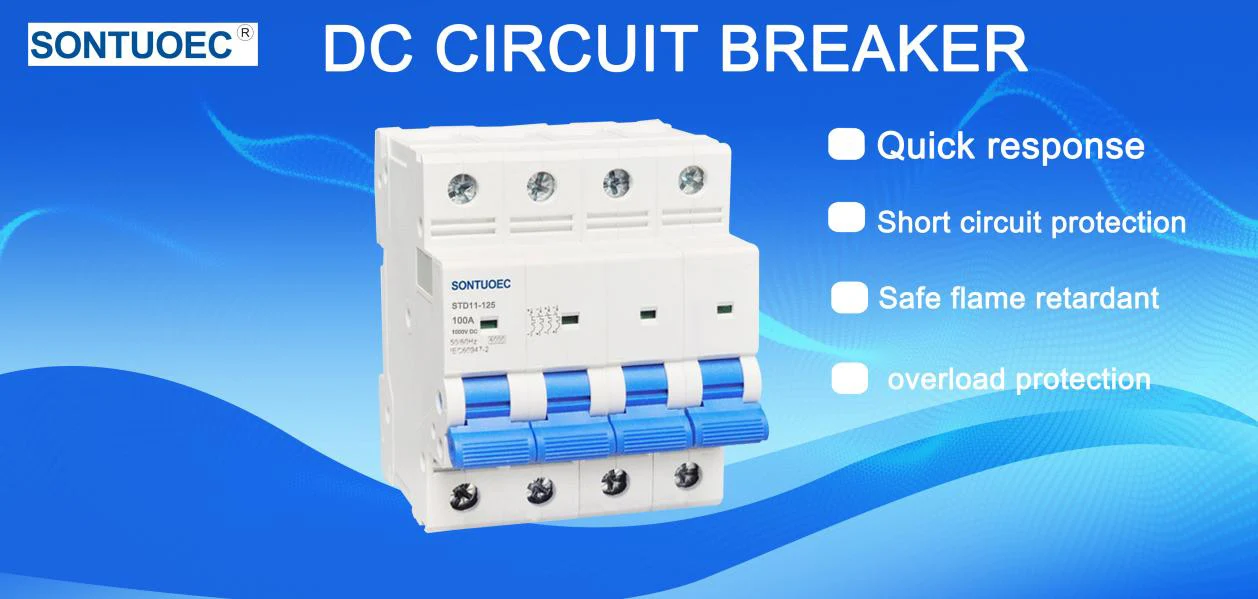

Прекинувачот на минијатурно коло DC MCB е електричен прекинувач специјално дизајниран за автоматско работење во DC кола. Неговата главна функција е да ги заштити автоматските уреди од преоптоварување, кратки кола и други опасности од дефекти и да се обезбеди безбедност на целиот електроенергетски систем. Кога струјата што тече низ колото го надминува рејтингот на DC MCB, или кога струјата на истекување е откриена во колото, DC MCB автоматски ќе го исклучи колото, со што ќе се спречи колото да биде оштетено поради преоптоварување, краток спој или истекување.

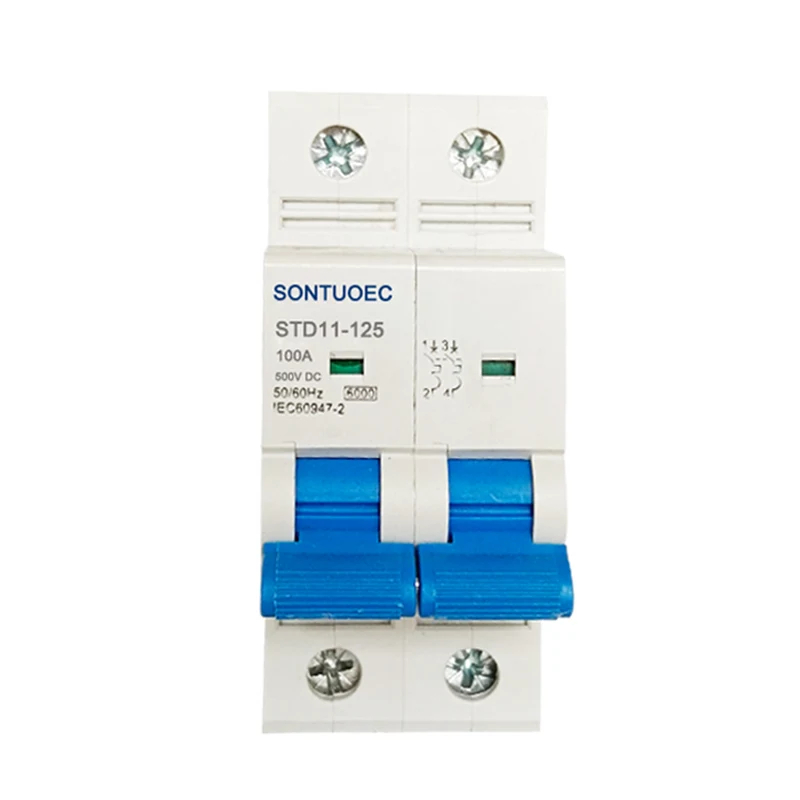

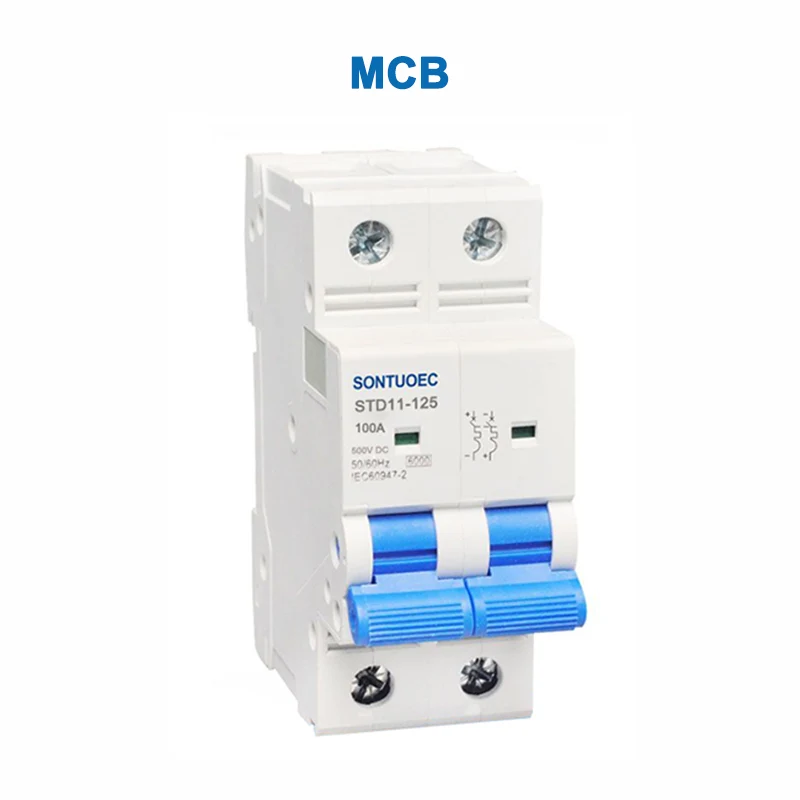

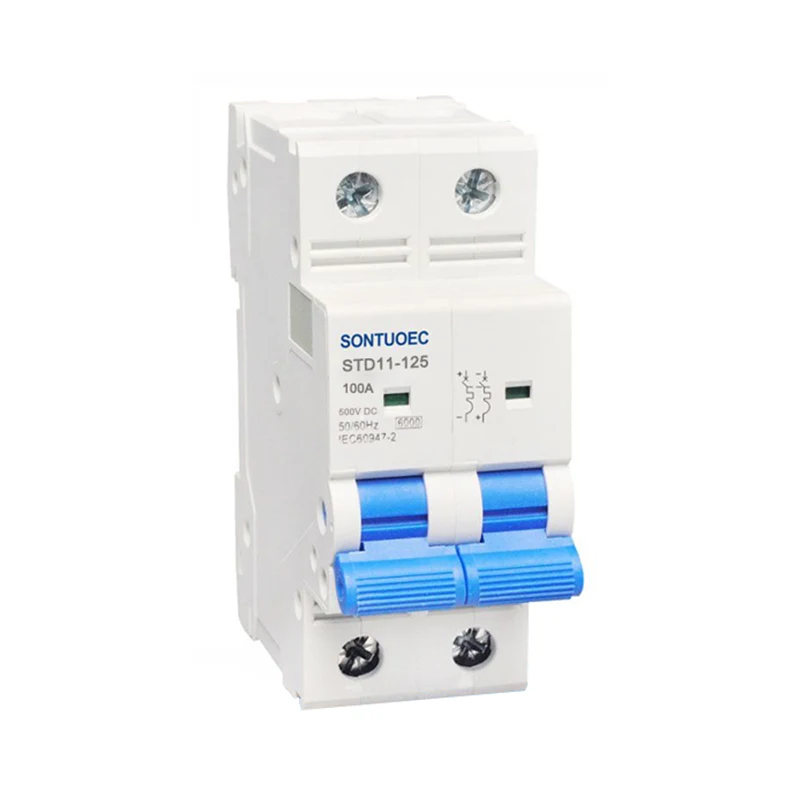

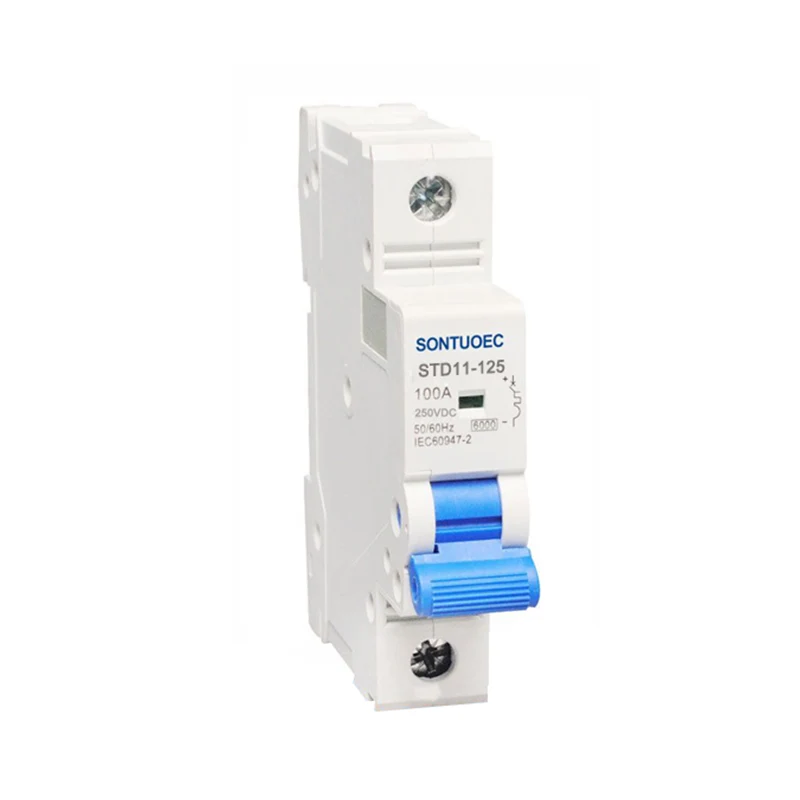

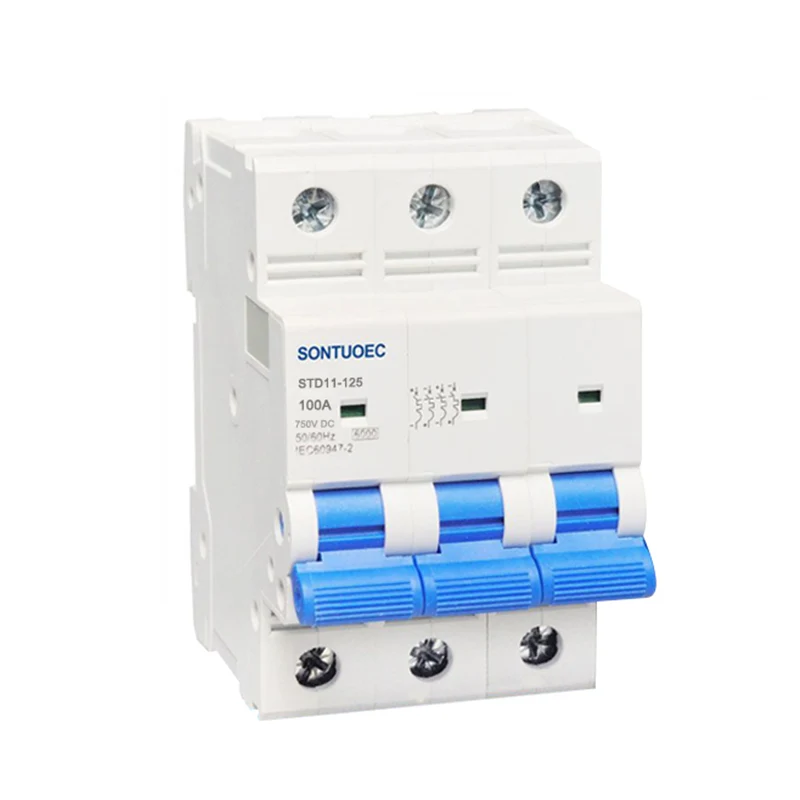

Модел |
Std11-125 |
Стандард |
IEC60898-1 |
Пол |
1p, 2p, 3p, 4p |
Крива на тропање |
Б, Ц, г. |
Оценет капацитет со краток спој (ICN) |
3ka, 4.5ka, 6ka |
Оценета струја (во) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125А |
Номинален напон (UE) |
DC 24,48,120,250,500,750,1000 |
Магнетни изданија |
К крива: помеѓу 3in и 5 во C крива: помеѓу 5in и 10in Д Крива: Помеѓу 10in и 14in |
Електро-механичка издржливост |
Над 6000 циклуси |
Принцип на работа
Оперативниот принцип на DC MCB минијатурен прекинувач се заснова на термичките и електромагнетните ефекти на електричната струја. Кога континуираниот прекумерна струја тече низ DC MCB, неговиот внатрешен биметал се загрева и отклонува со свиткување, што ја ослободува механичката брава и го намалува колото. Покрај тоа, во случај на краток спој, ненадејниот пораст на струјата предизвикува клипот поврзан со напаѓачот на DC MCB или соленоидот на електромеханично раселување, што го активира механизмот за патување за да го прекине колото.
Специјален систем за гаснење на лакот и тековно ограничување на системот: DC MCB усвојува посебен систем за гаснење на лак и тековно ограничување на системот, кој е во состојба брзо да ја сруши струјата на дефектот на системот за дистрибуција на DC и да го спречи генерирањето и ширењето на ARC.
Висока чувствителност и брз одговор: DC MCB може да открие мали струи на истекување и да го прекине колото за многу кратко време, обезбедувајќи моментална заштита.
Повторно употреба: За разлика од конвенционалните осигурувачи, DC MCB може да се ресетира рачно или автоматски по патувањето, елиминирајќи ја потребата за замена.
Достапни се повеќекратни тековни оценки: DC MCB се достапни во различни спецификации на тековниот рејтинг.
Неполаризирана и поларизирана: DC MCBS на пазарот главно се категоризираат во поларизирана и непаларизирана. Поларизираниот DC MCBS треба да посвети посебно внимание на насоката на струјата при поврзување, додека неполаризираниот DC MCBS може да обезбеди заштита од безбедност без оглед на насоката на тековниот проток.
DC MCB се широко користени кога е потребна заштита за електрична енергија DC, како што се центри за податоци, системи за производство на фотоволтаични електрични енергија, системи за складирање на енергија и купови за полнење. Особено на пазарот за складирање на енергија, каде што насоката на струјата е често двонасочна (режим на полнење/празнење), неопходно е да се користат неполаризирани DC MCB.
