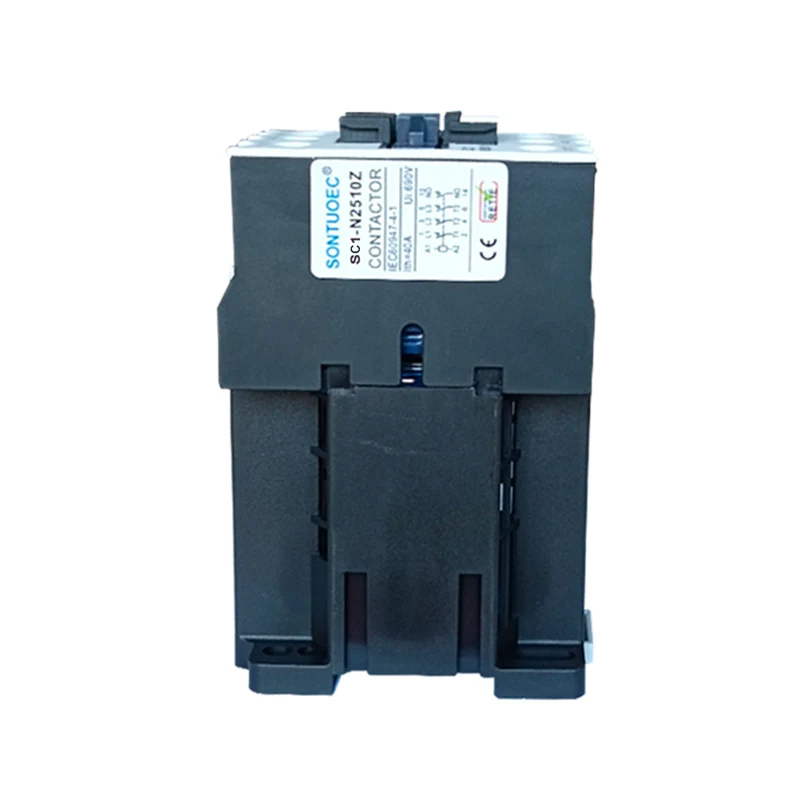

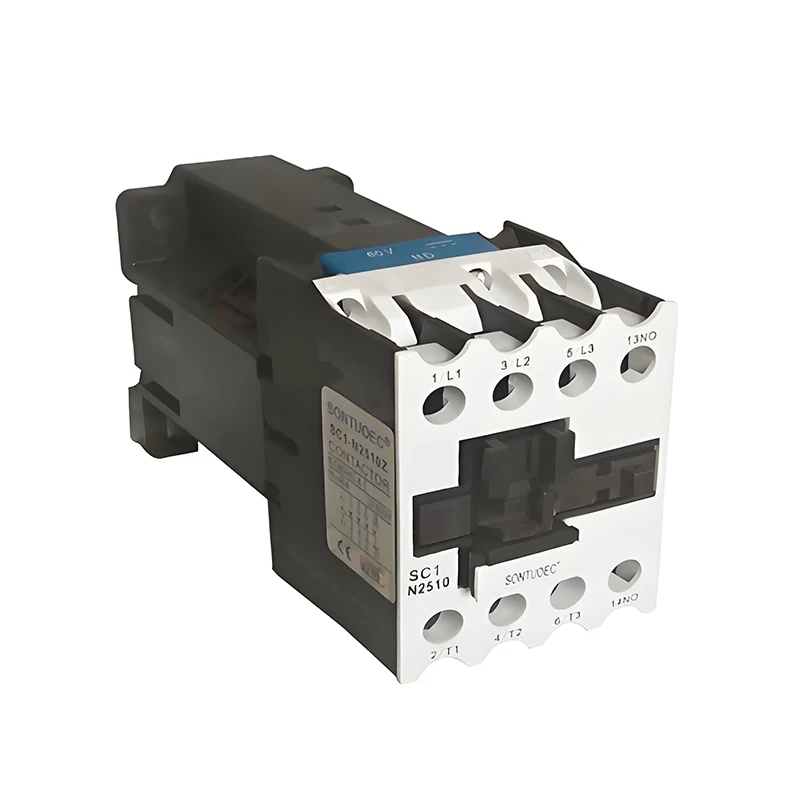

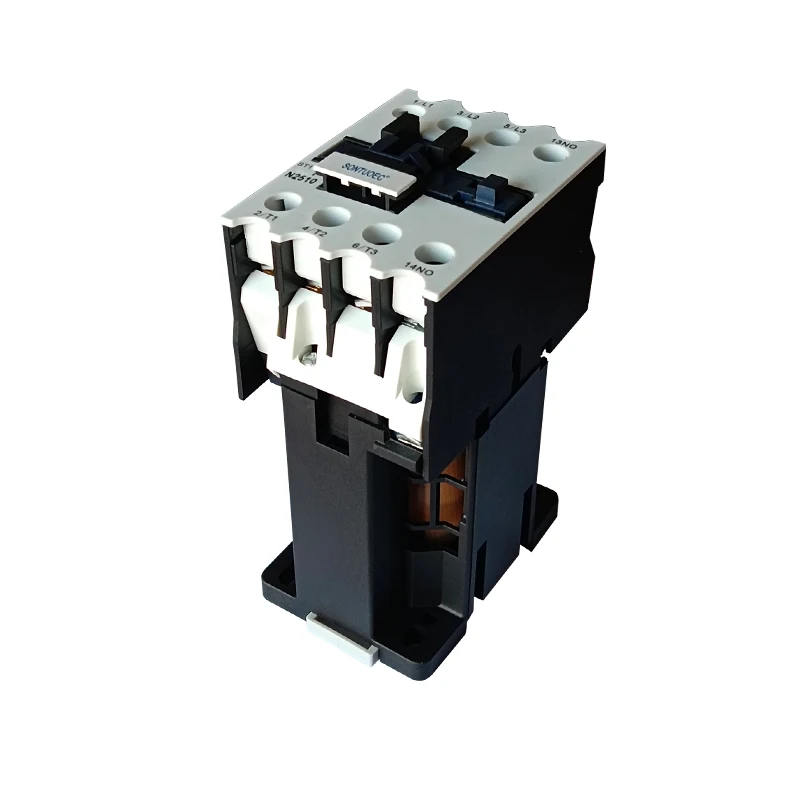

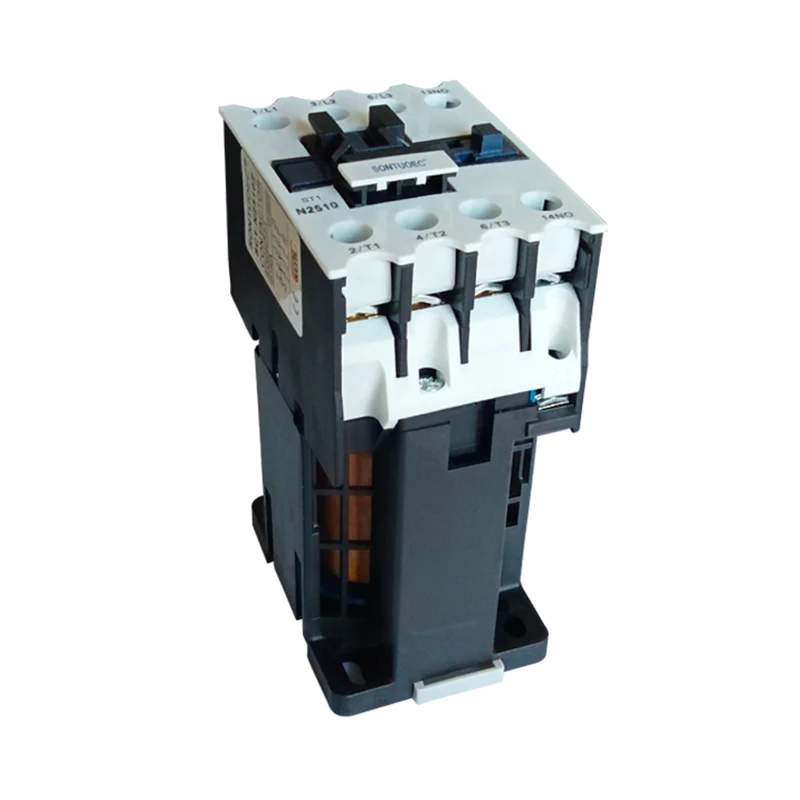

DC магнетски контакт

Принцип на работа

Кога ќе се напои калем на DC магнетниот контактор, DC струјата во серпентина генерира магнетно поле. Ова магнетно поле ќе предизвика статичкото железо јадро да генерира електромагнетно вшмукување, што го привлекува подвижното железо, со што ќе се вози системот за контакт да дејствува. Нормално, нормално затворените контакти ќе се отворат и нормално отворените контакти ќе се затворат, реализирајќи ја контролата на вклучувањето/исклучувањето на колото. Кога серпентина е де-енергизирана, електромагнетното вшмукување исчезнува, подвижното железо јадро се ресетира под дејството на пролетта и контактите се враќаат во првобитната состојба.

Главна структура и карактеристики

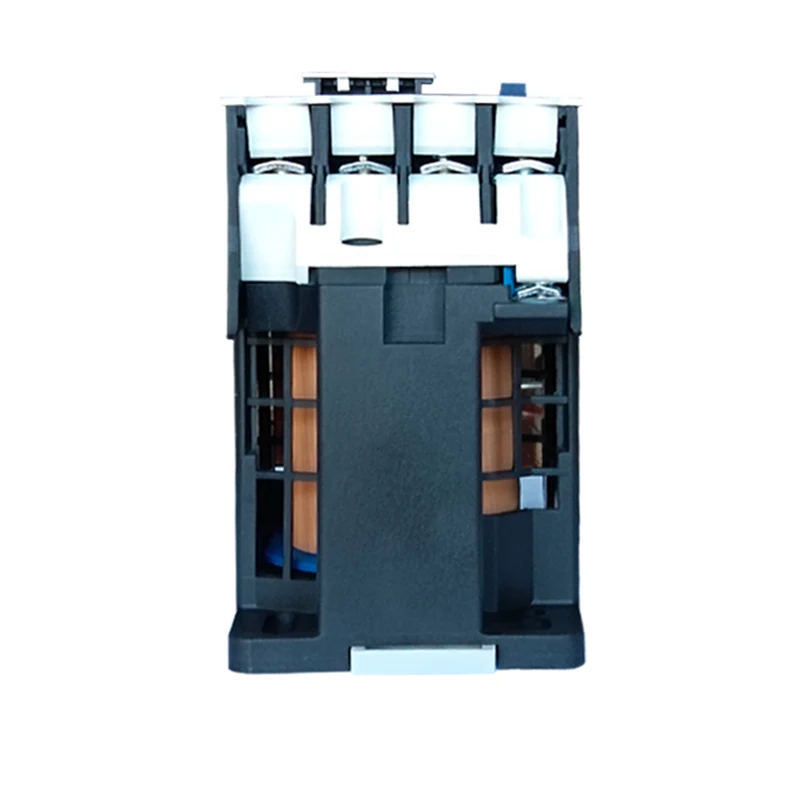

Електромагнетски систем: вклучително и калем, статичко железо јадро и подвижно железо јадро и други компоненти, е клучен дел од генерирање на магнетно поле и контролирање на дејството на контакти.

Систем за контакт: вклучително и нормално отворени контакти и нормално затворени контакти, користени за контрола на колото и исклучување. Контактните материјали обично имаат добра електрична спроводливост и перформанси на висока температура.

Уред за гаснење на лакот: Се користи за гаснење на лакот кога контактот е скршен, за да се заштити контакт од оштетување. За контакти со голем капацитет, дизајнот на уредот за гаснење на лакот е особено важен.

DC магнетниот контактор се карактеризира со едноставна структура, сигурна акција, долг живот и лесно одржување. Во исто време, поради употреба на напојување со DC, има мала потрошувачка на енергија и бучава.

Избор и мерки на претпазливост

При изборот на DC магнетски контакт, треба да се земат предвид следниве фактори:

Номинален напон: Осигурете се дека номиналниот напон на избраниот контактор се совпаѓа со DC напонот во колото.

Оценета струја: Според количината на струја на оптоварување во колото, изберете контакт со соодветна оценета тековна вредност. Во исто време, исто така е неопходно да се земе предвид капацитетот на преоптоварување и краткиот спој да го издржи капацитетот на контакт.

Формулар за контакт и број: Според побарувачката за контрола на колото, изберете го соодветниот формулар за контакт и број. На пример, дали се потребни нормално отворени или нормално затворени контакти и колку контакти се потребни.

Бренд и квалитет: Изберете добро познати брендови и висококвалитетни производи за да ја обезбедите веродостојноста и услужниот век на контакт. Исто така, разгледајте ги факторите како што се услугата по продажбата на производот и техничката поддршка.

Кога користите DC магнетски контакти, треба да обрнете внимание на следниве работи:

Правилно жици: Осигурете се дека жиците на контактор е точна за да избегнат погрешни жици што доведуваат до неуспех на кола или оштетување на контактор.

Редовна инспекција и одржување: Редовно проверувајте и одржувајте го контактор, вклучително и чистење на контакти, проверка на отпорност на серпентина и отпорност на изолација. Осигурете се дека контактор е во добра работна состојба.

Избегнувајте преоптоварување и краток спој: Избегнувајте да му дозволите на контактор да работи под преоптоварување или кратко спојување подолго време за да избегне оштетување на контактор и да влијае на стабилноста на колото.
