Крива D MCB прекинувач за минијатурно коло

Со почитување на голем број меѓународни стандарди за безбедност и авторитативни сертификати, прекинувачот на минијатурни кола на кривата Д МекБ обезбедува сигурна заштита за електрични системи и е широко користена во различни апликации каде што се потребни висока безбедност и стабилност. При изборот и користењето на Curve D MCBS, се препорачува изборот да се заснова на специфични барања за електричен систем и карактеристики на оптоварување и да се следат релевантните кодови за инсталација и одржување.

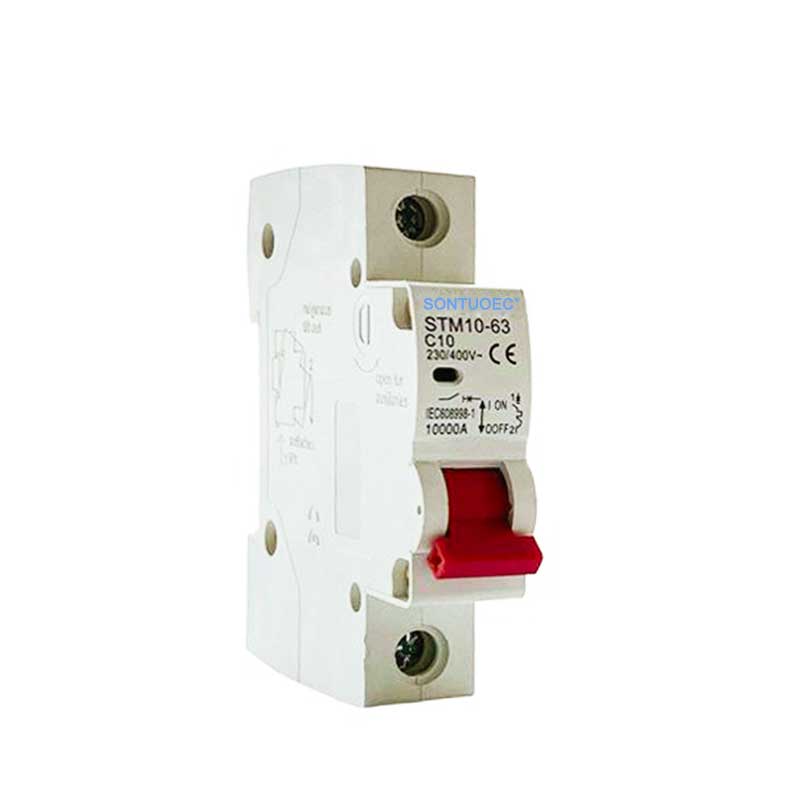

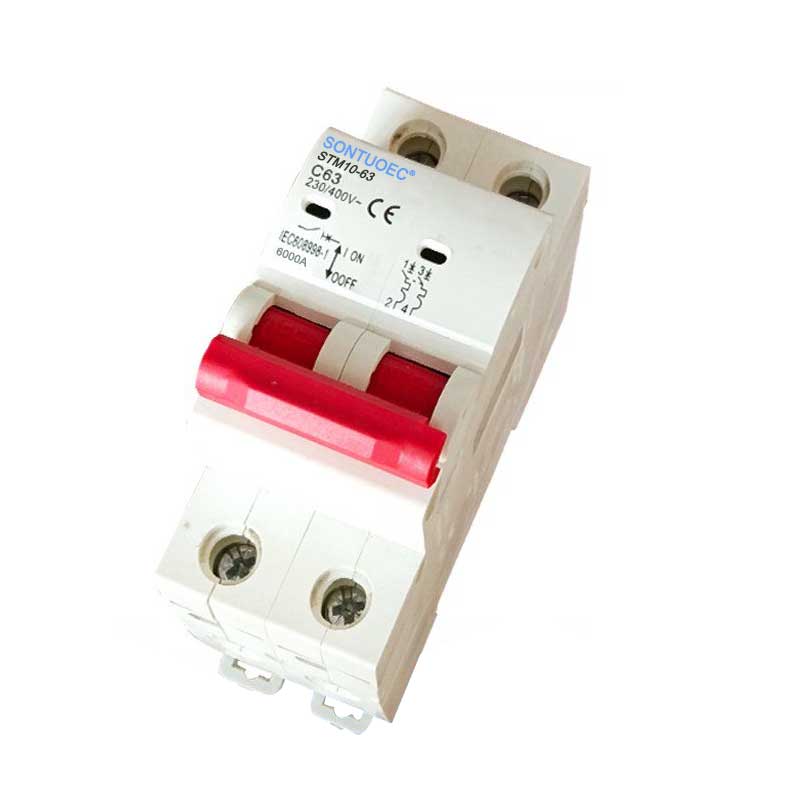

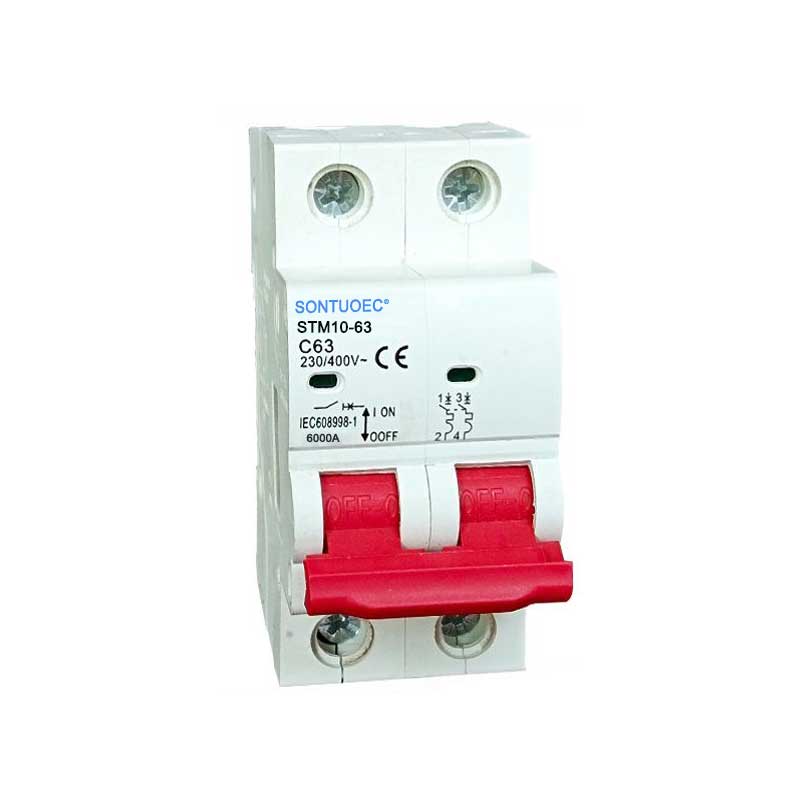

Модел:STM10-63

Испрати барање

Опис на производот

Стандард		IEC/EN 60898-1
Електричен Карактеристики	Оценета струја во	A	1,2,4,610,16,20,25,32,40,50,63А
	Столбови	P	1p, 2p, 3p, 4p
	Оценет напон UE	V	AC 230/400
	ИНСУЛАТНИОТ ВОЛАТИ УИ	V	500
	Номинална фреквенција	Hz	50/60
	Оценет капацитет на кршење	A	3000, 4500, 6000
	Номинален импулс издржи напон (1,2/50) UIMP	V	4000
	Напон на диелектричен тест на ind.freq.for 1 мин	КВ	2
	Степен на загадување		2
	Карактеристика на термо-магнетно ослободување		Б, Ц, г.
Механички Карактеристики	Електричен живот	t	4000
	Механички живот	t	10000
	Степен на заштита		IP20
	Референтна температура за поставување на термички елемент	ºC	30
	Температура на околината (со дневно просечно ≤35ºC)	ºC	-5 ~+40 (специјална апликација ве молиме погледнете Корекција на компензација на температурата)
	Температура на складирање	ºC	-25 ~+70
Инсталација	Тип на терминална врска		Кабел/пин-тип автобус
	Големина на терминалот горе/дно за кабел	mm2	25
		Awg	18-3
	Топ/дно на терминална големина за автобус	mm2	25
		Awg	18-3
	Затегнување на вртежниот момент	N*m	2
		In-lbs	18
	Монтирање		на DIN Rail EN 60715 (35мм) со помош на брз уред за клип
	Врска		Од горе и дното

Карактеристики на производот

 Оценета струја и напон: Кривата Д MCB се погодни за широк спектар на номинални струи, како што се 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, итн., Како и за рангираните напони, како што се 110V, 220V, 400V, итн., И за фреквенции од 50/60Hz.

Cractiresities Карактеристики на повлекување: Кривата Д MCB се особено погодни за високи индуктивни оптоварувања и дистрибутивни системи кои генерираат големи струи на вметнување, како што се електрична опрема што генерира пулсирани струи, мали мотори, итн. Тие можат да се користат во широк спектар на апликации, како што се системи за дистрибуција на електрична енергија, системи за дистрибуција на електрична енергија и системи за снабдување со електрична енергија. Неговата моментална струја на кршење е обично 10-40 пати повеќе од номиналната струја, што значи дека може брзо да ги прекине кола и да ја заштити опремата од оштетување за време на ненадејно зголемување на струјата.

 Заштита на краток спој: Д-кривите MCB имаат висок капацитет за кршење на краток спој, како што е номиналниот капацитет за кршење на краток спој од 6KA за некои производи, кои можат со сигурност да ги заштитат кола од струи со краток спој.

 Стандарди за безбедност и сертификати: Овие производи обично се во согласност со голем број меѓународни стандарди за безбедност, како што се EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, итн., И имаат добиено авторитативни сертификати, како што се CE, CB, CCC, CCC, TUV, итн., За да се осигури дека производите се безбедни и сигурни.

Curve D MCB Miniature Circuit Breaker
