Прекинувачот на кола за обликување на AC/DC е електричен прекинувач со интегрирана заштита од преоптоварување, заштита од краток спој и (кај некои модели) заштита на истекување на земја. Тој е дизајниран со обликуван случај, во кој има компактна структура, високо ниво на заштита и долг живот на услугата. Кога струјата во колото ја надминува номиналната струја на прекинувачот или кога ќе се појави краток спој, прекинувачот на колото автоматски ќе патува и ќе го отсече колото, со што ќе се спречи оштетување на колото и опремата поради преоптоварување или краток спој.

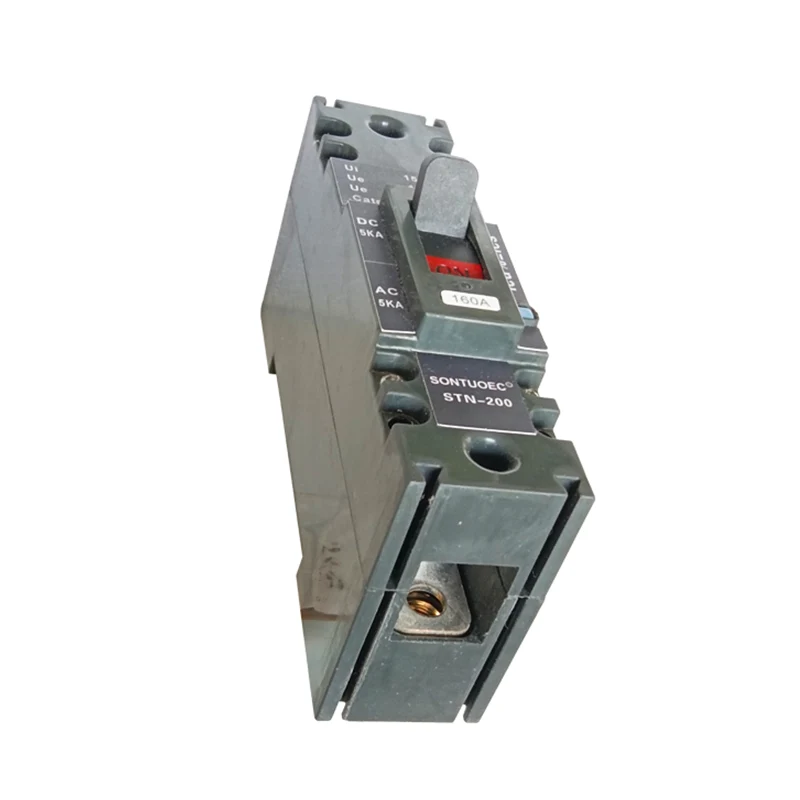

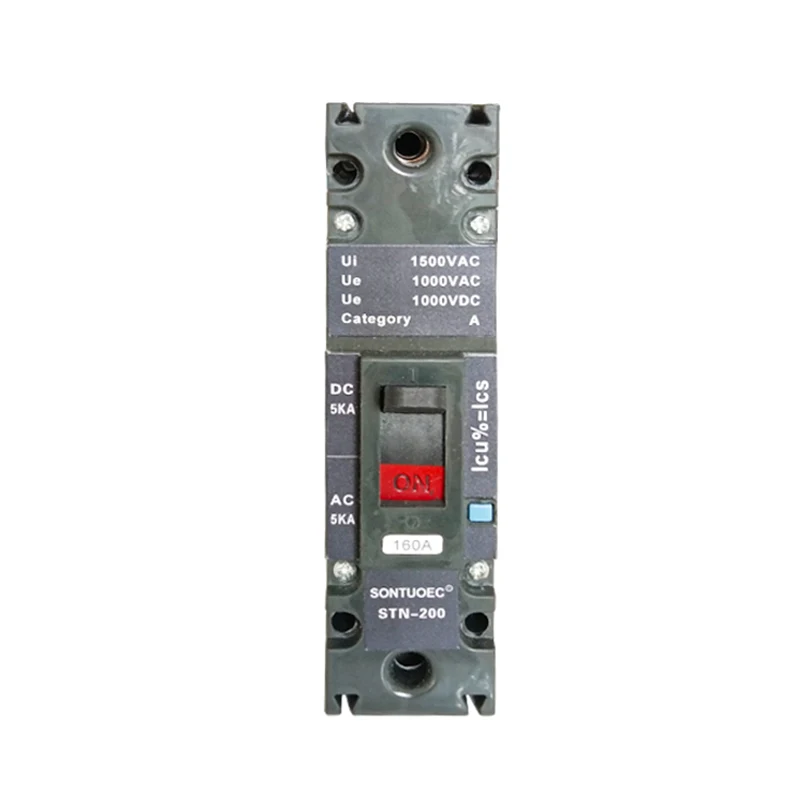

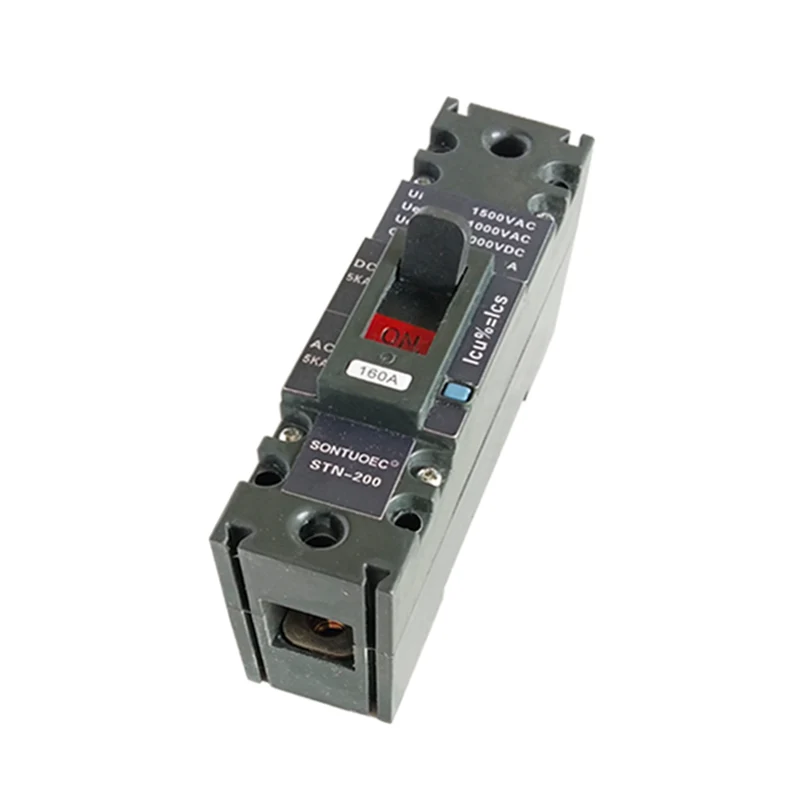

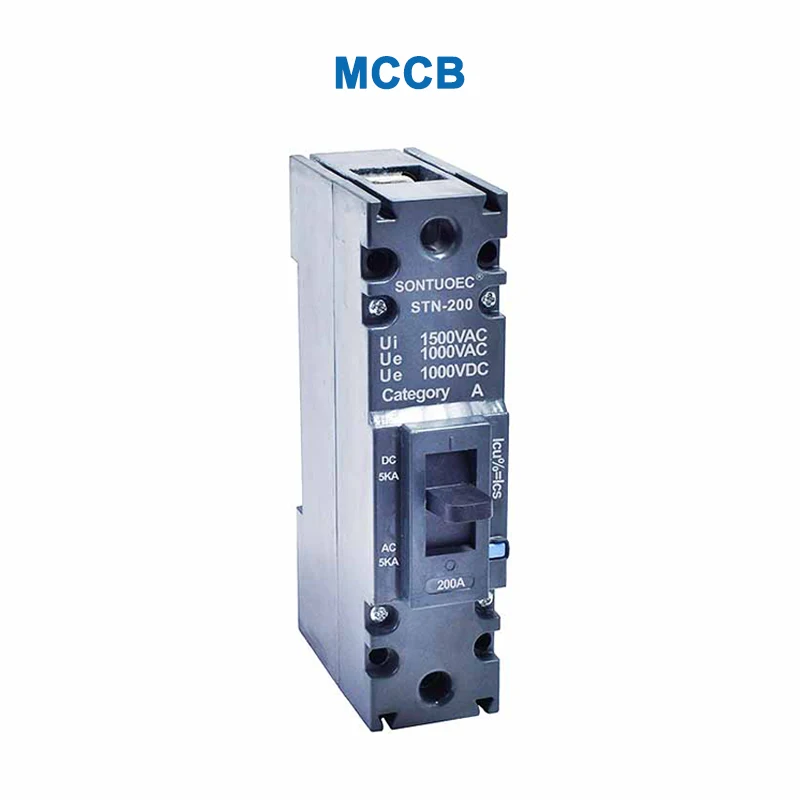

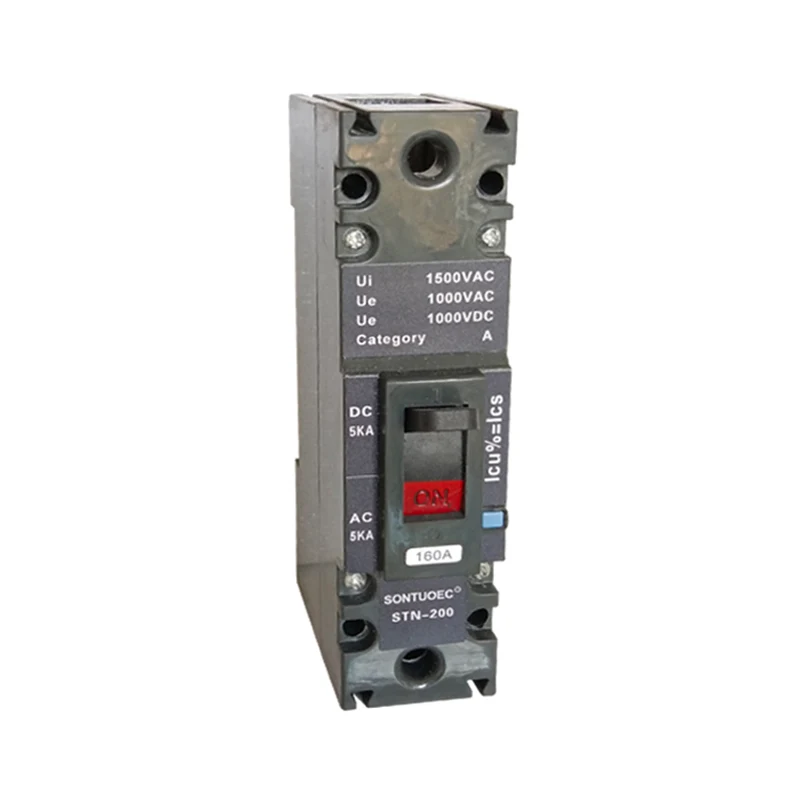

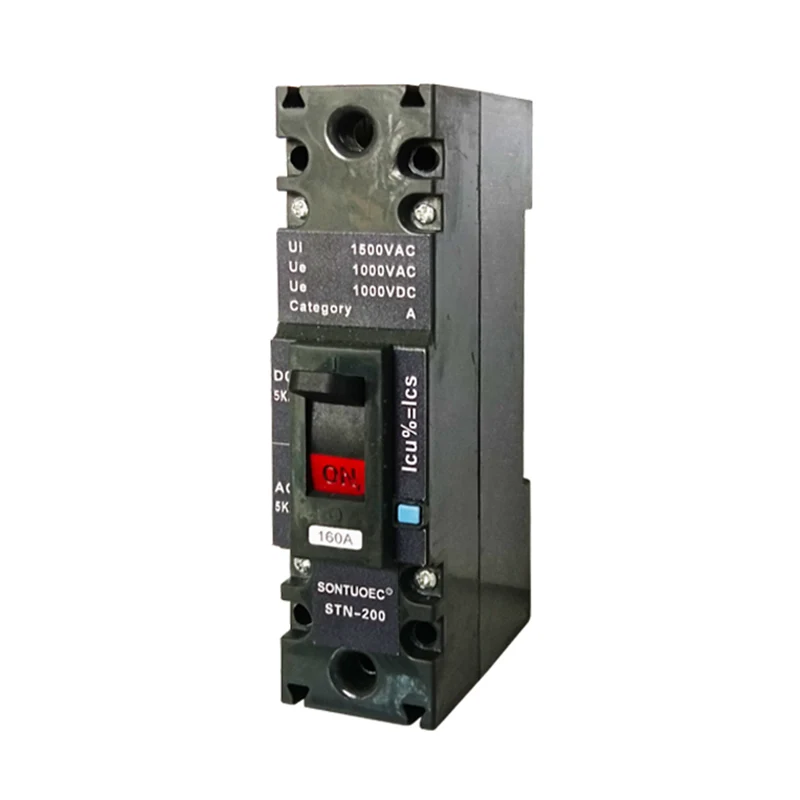

Модел | STN-200 |
Стандард: | IEC 60947-2 |
Структура | MCCB |
Тип | Прекинувач на колото Moulede |
Сертификација | CE |
Напон на серпентина | 500V/750V/1000V |
Пол | 1p |
Спецификација | 1П: 200а |
Потекло | Венжоу anанџианг |
Капацитет на производство | 2000 -тина/недела |
Брзина | Прекинувач на коло за нормален тип |
Инсталација | Фиксиран |
Број на столбови | 1 |
Функција | Прекинувач на кола Заштита на неуспех на кола-прекинувач, Заштита на прекумерна струја |
Стандард | IEC 60947-2 GB14048.2 |
Во | 16,32,63,100,125,150,175,200А |
Ultinate Breaking капацитет (KA) LCS 100% |
AC: 100KA (220/240V); 50Ka (380/415V); 30Ka (440/460V); 20Ka (480/500V); 15Ka (600V); 10Ka (800V); 5Ka (1000V); DC: 100KA (125V); 50ka (250V); 15Ka (500V); 10Ka (800V); 5Ka (1000V). |
Транспортен пакет | Внатрешна кутија/картон |
Трговска марка | Sontuoec, Wzstec |
HS код | 8536200000 |
Принцип на работа
Принципот на работа на прекинувачот за кола со облик на AC/DC, се заснова на термички и електромагнетни ефекти на струјата. Кога струјата во колото ја надминува номиналната вредност на прекинувачот, биметалот во внатрешноста на прекинувачот ќе биде свиткана со топлина, што ќе го активира механизмот за патување за да го отсече колото. Во исто време, прекинувачот на колото е исто така опремен со уред за електромагнетно ослободување, кога има струја со краток спој во колото, уредот за електромагнетно ослободување ќе дејствува брзо за да го прекине колото. Покрај тоа, некои модели на прекинувачи на кола се опремени и со заштита од истекување, кога ќе се открие струјата на истекување, исто така, автоматски ќе го отсече колото.
Висока чувствителност и брза реакција: Прекинувачот на кола за обликување на AC/DC е во состојба брзо да ги открие струите на дефекти во колото и да го отсече колото за многу кратко време, со што ќе се заштити безбедноста на колото и опремата.
Повеќе функции за заштита: Прекинувачот на колото интегрира повеќе функции за заштита, како што се заштита од преоптоварување, заштита од краток спој и (кај некои модели) заштита на истекување, што може да ги задоволи потребите за заштита на различни кола.
Компактна структура и високо ниво на заштита: Дизајн на обликување на случаи, компактна структура и високо ниво на заштита, способни да издржат груби услови на животната средина, како што се влага, прашина, итн.
Лесно за инсталирање и одржување: прекинувачите обично усвојуваат дизајн на приклучоци и игра, кој е лесен за инсталирање и расклопување. Во меѓувреме, нејзината едноставна внатрешна структура го олеснува одржувањето и ремонт.
Прекинувачот на кола за обликување на AC/DC е широко користен на места каде што е потребна електрична заштита, како што се домови, канцеларии, фабрики, болници и така натаму. Особено на местата каде што треба да се заштитат и кола на AC и DC, како што се системите за соларна енергија, системи за складирање на енергија, купови за полнење, итн., Преносен прекинувач за кола со облик на AC/DC е пошироко користен.
